红外线（Infrared, IR）是一种波长介于可见光与微波之间的电磁波（波长范围约 700 nm～1 mm），其工作原理主要基于热辐射和光子与物质的相互作用。

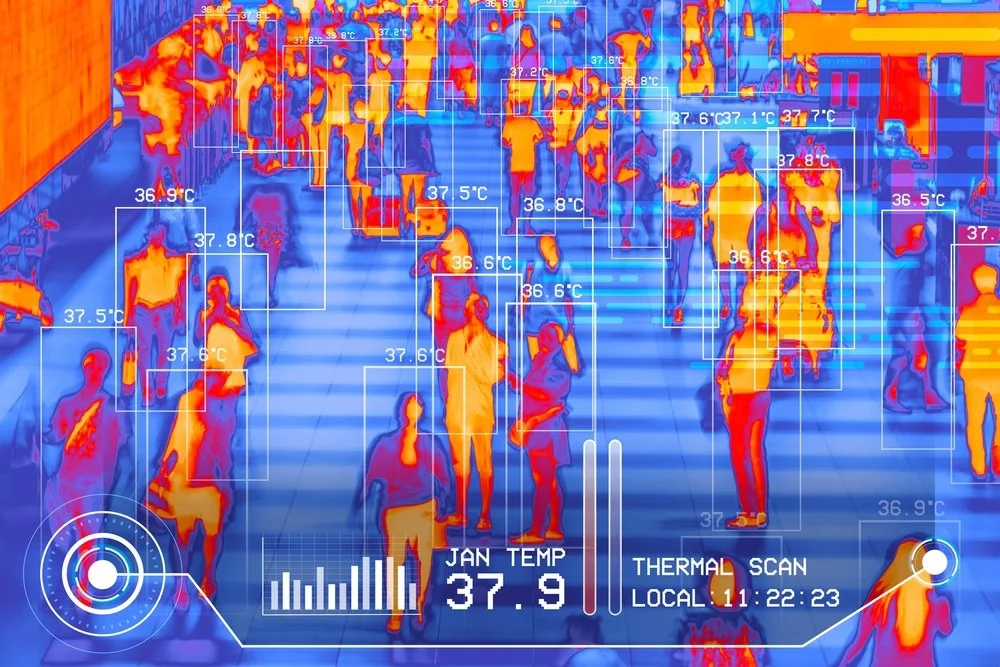

任何温度高于绝对零度（-273.15°C）的物体都会发射红外线，温度越高，辐射越强（如人体辐射波长约 9～10 μm）。热成像仪便基于该原理，可以探测物体表面红外辐射，生成温度分布图像。红外线也可以人工产生，通过加热材料（如红外灯丝）、LED或激光二极管（如遥控器的 940 nm 红外LED）。比如红外遥控器， 用近红外LED发射编码信号，被电器接收解码。

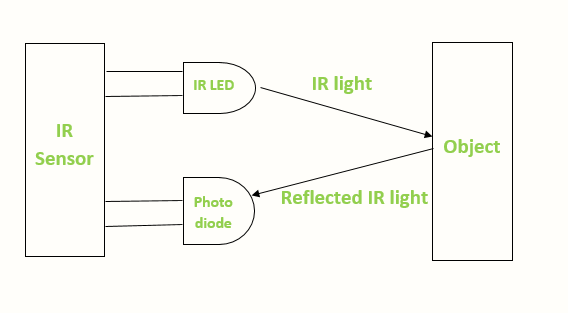

使用官方红外线模块可以探测是否有物体靠近红外线模块，或是解码遥控器信号并通过红外线发射LED做一个万能红外线遥控器。
准备
硬件
| 硬件 | 说明 | 图片 |
|---|---|---|

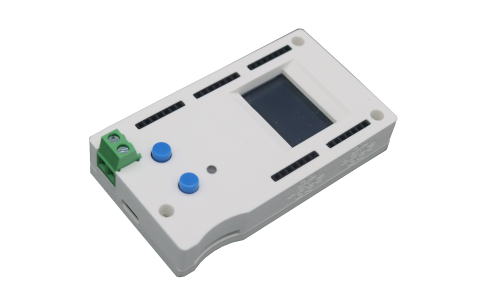

| 创意盒平台 |  | |

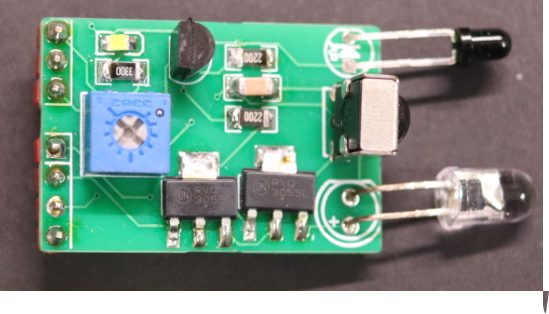

| 红外线模块 | 创意盒官方模块 |  |
您的家用红外线遥控器和设备
| 硬件 | 说明 |
|---|---|
| 红外线遥控器 | 官方红外线模块可解码遥控器上的按钮。可以是您的电视，空调等红外线遥控的设备。 |
| 红外线遥控设备 | 官方红外线模块可控制该红外线遥控设备。可以是您的电视遥控器，空调遥控器等。 |
提示
您可以购买拓竹的红外线遥控灯，可以通过该红外线模块控制。链接
软件
| 软件 | 链接 | 说明 |
|---|---|---|
| 红外线遥控器应用 | 链接 | 官方前端应用，可直接通过控制台加载和使用。 |
连接
提示
您可以将红外线模块直接插到平台的排针上，信号会和对应的平台引脚连接。无需杜邦线。
| 连接 |
|---|

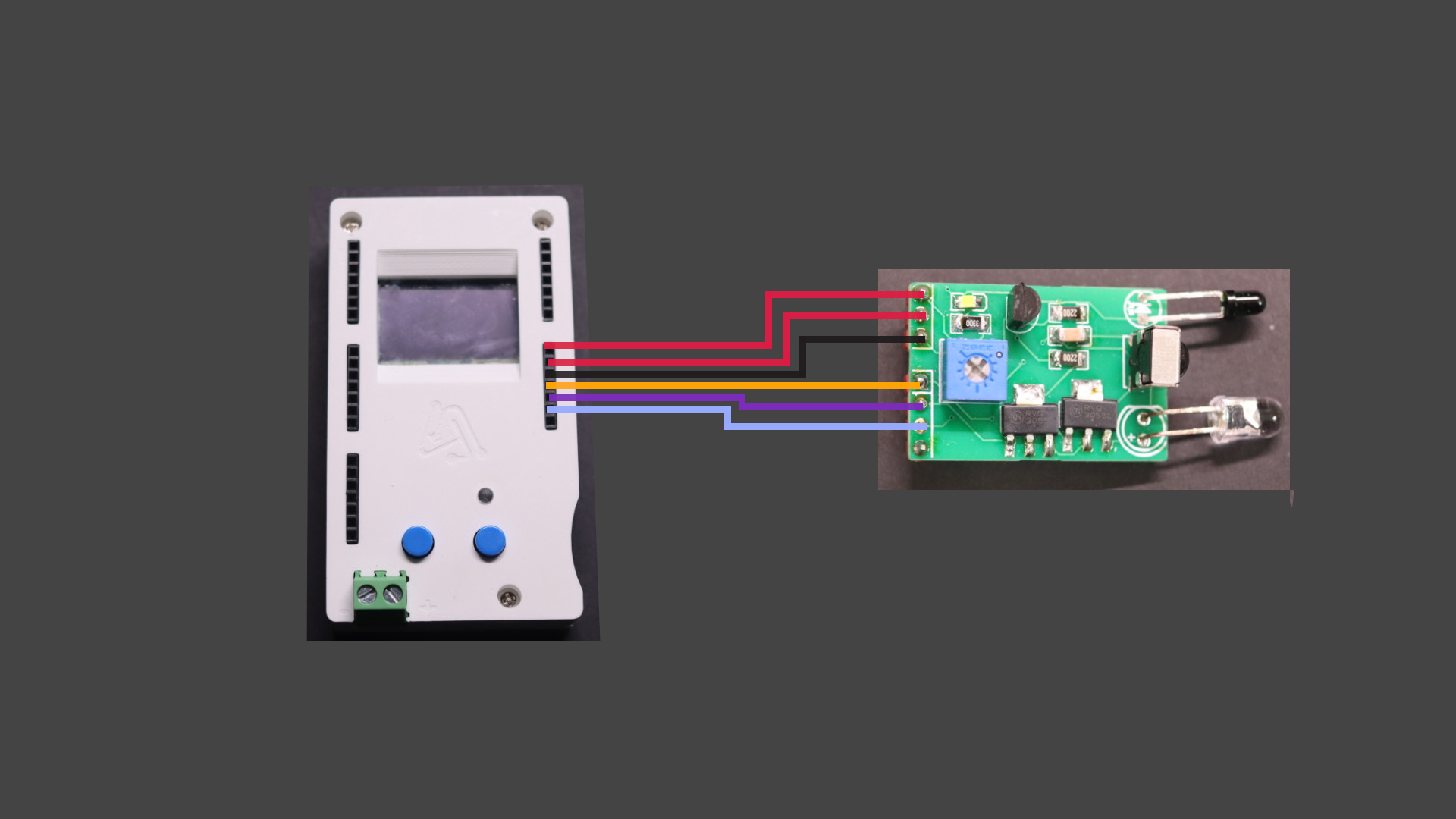

| ▀ 红外线模块的5V电源和3.3V电源分别和平台的5V, 3.3V电源连接。 |
| ▀ 红外线模块的GND引脚和平台的GND连接。 |
| ▀ 红外线模块发射信号1和平台的任意引脚连接，上图是引脚4。 |
| ▀ 红外线模块发射信号2和平台的引脚连接，上图是引脚5。为了方便应用定位引脚编号，请使用发射信号1引脚的下一个 |
| ▀ 红外线模块解码信号和平台的引脚连接，上图是引脚6。为了方便应用定位引脚编号，请使用发射信号2引脚的下一个。 |
使用

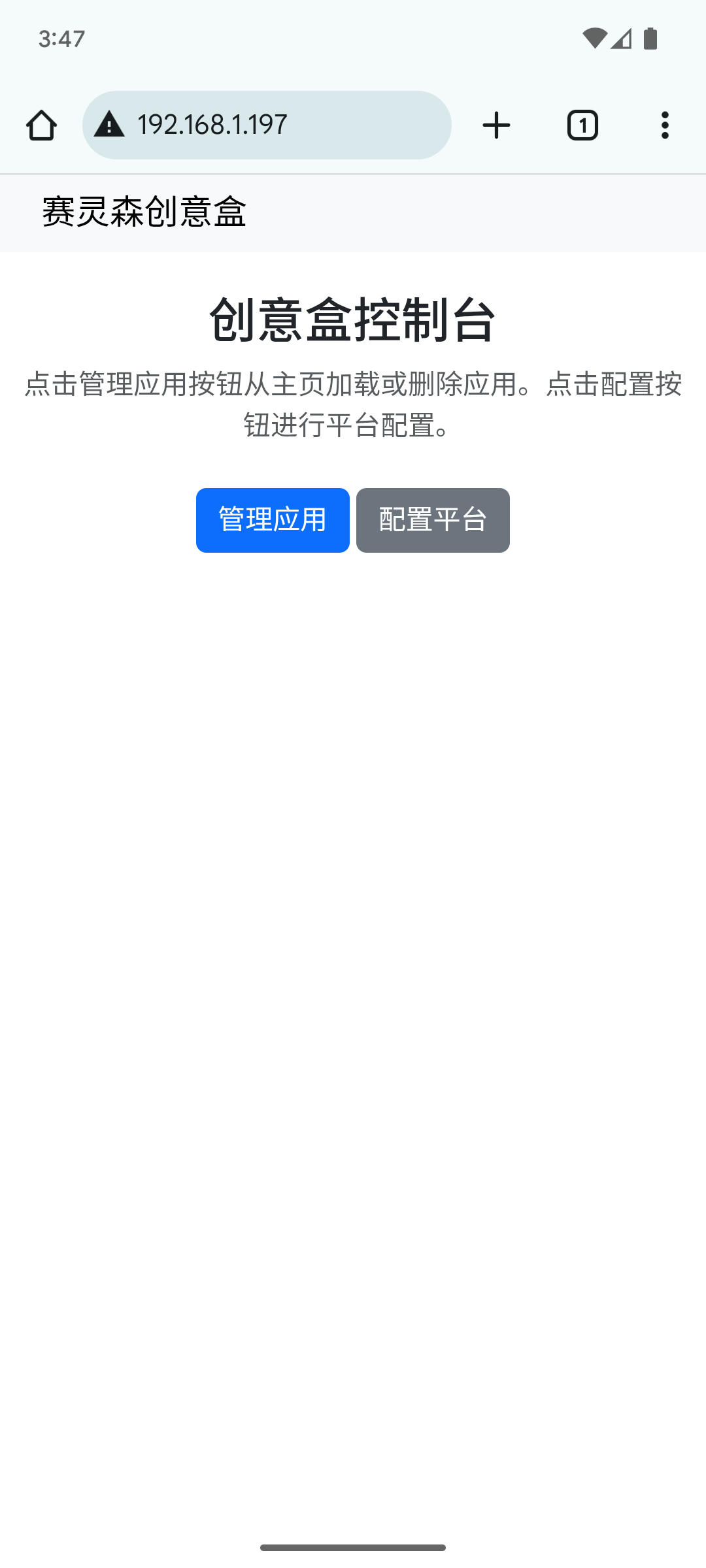

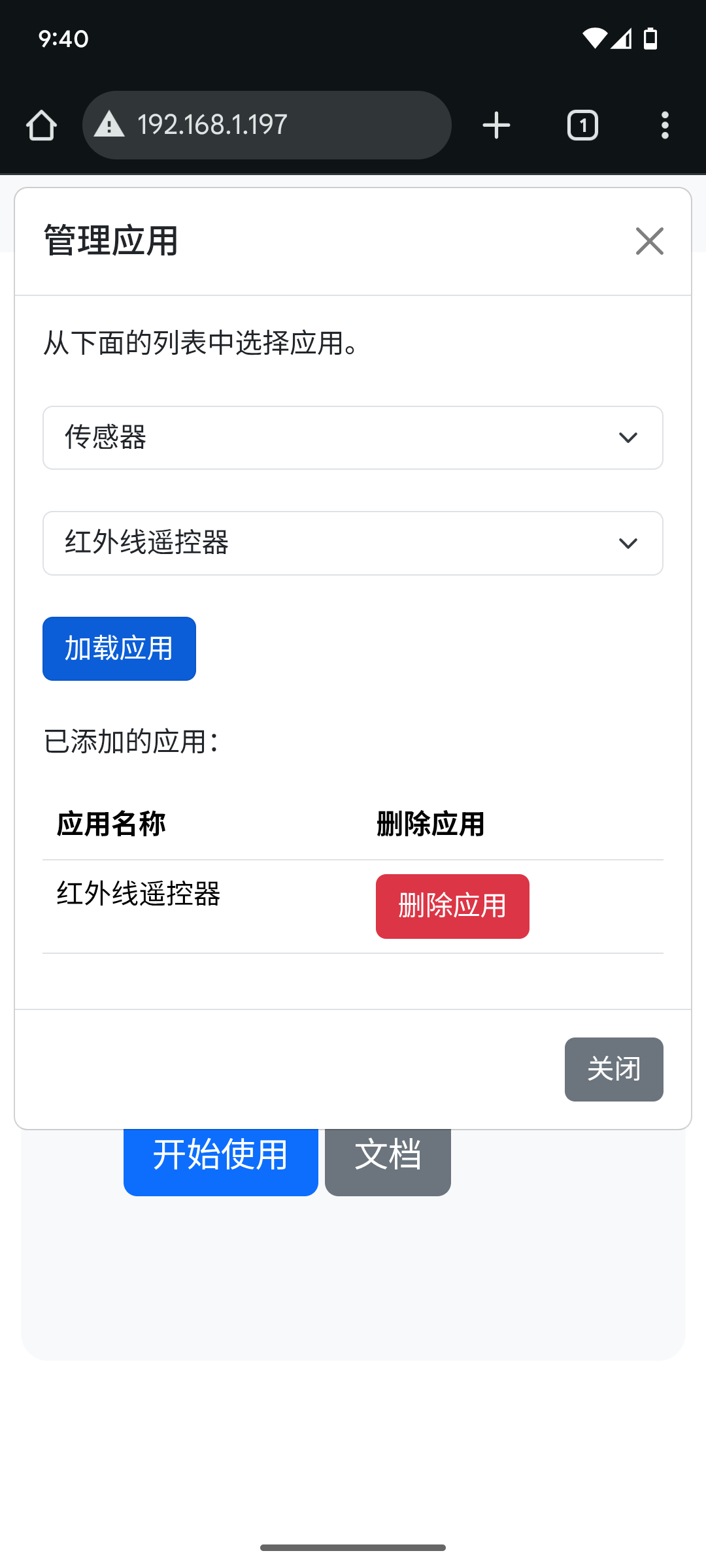

打开创意盒控制台，加载传感器类应用中的红外线遥控器应用。进入该应用，选择红外线模块和平台的连接引脚。
解码红外线遥控器信号

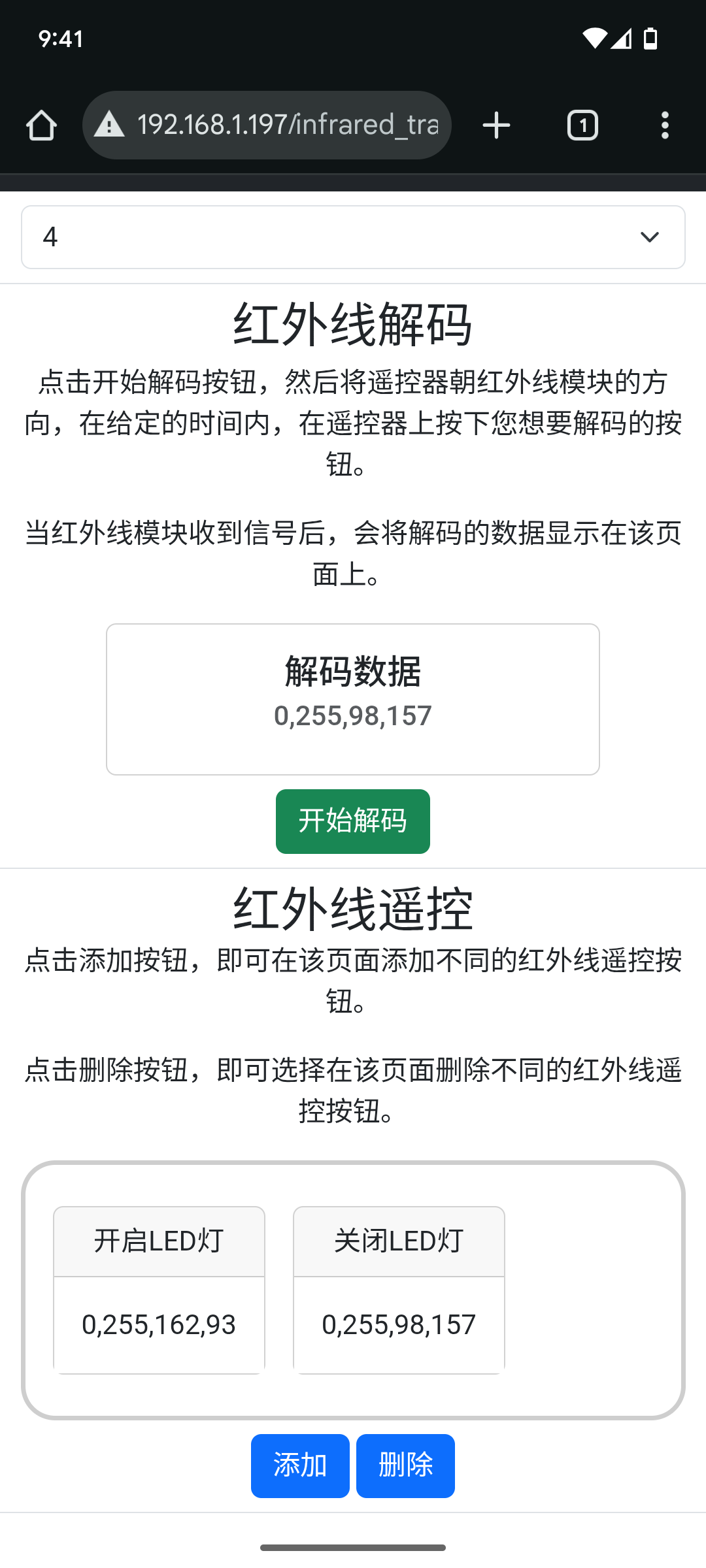

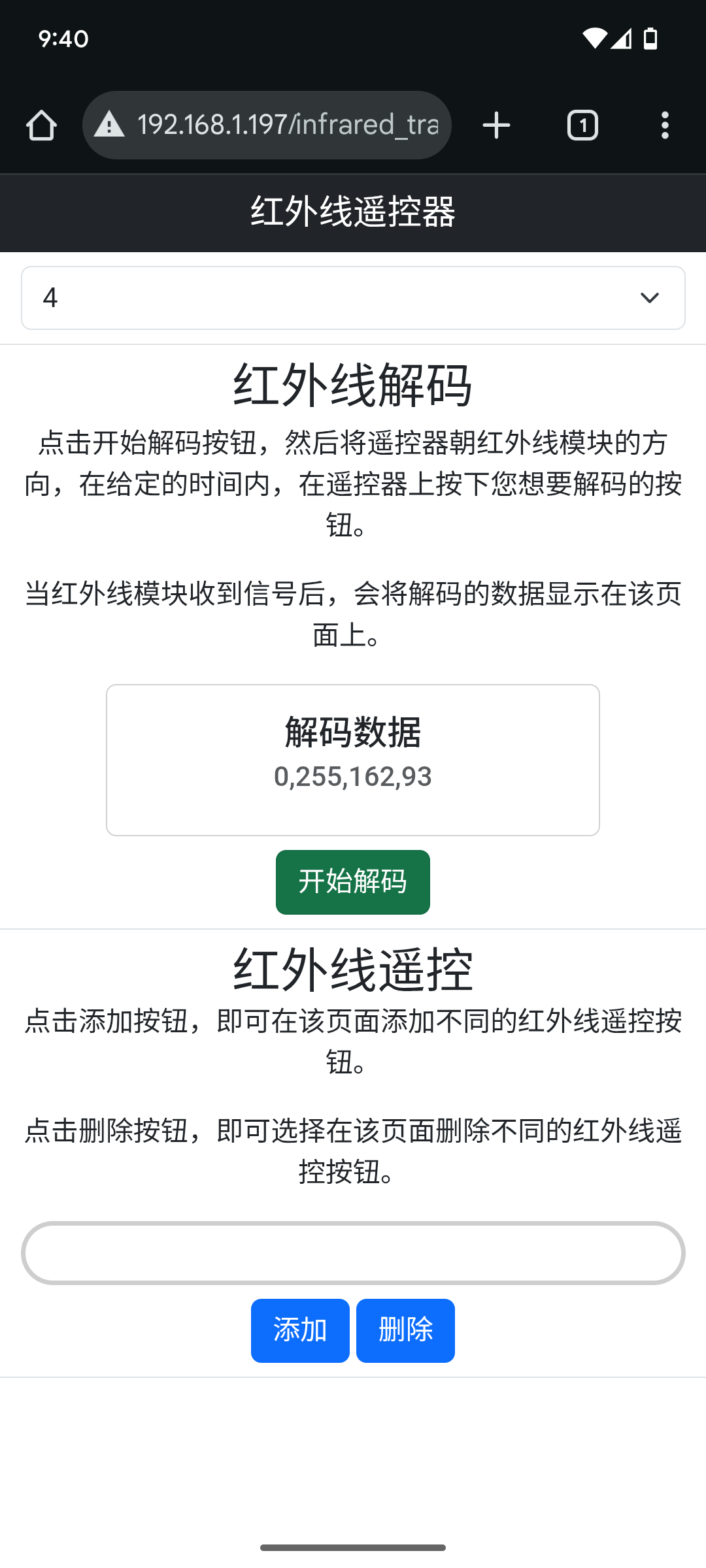

首先需要解码红外线遥控器上的按钮。进入应用，在解码栏，点击开始按钮，然后将您的遥控器对准红外线模块，并按下您想要解码的按钮。比如打开按钮，选台按钮等。当时间结束后，您刚才按下的按钮数据将会显示在应用中。

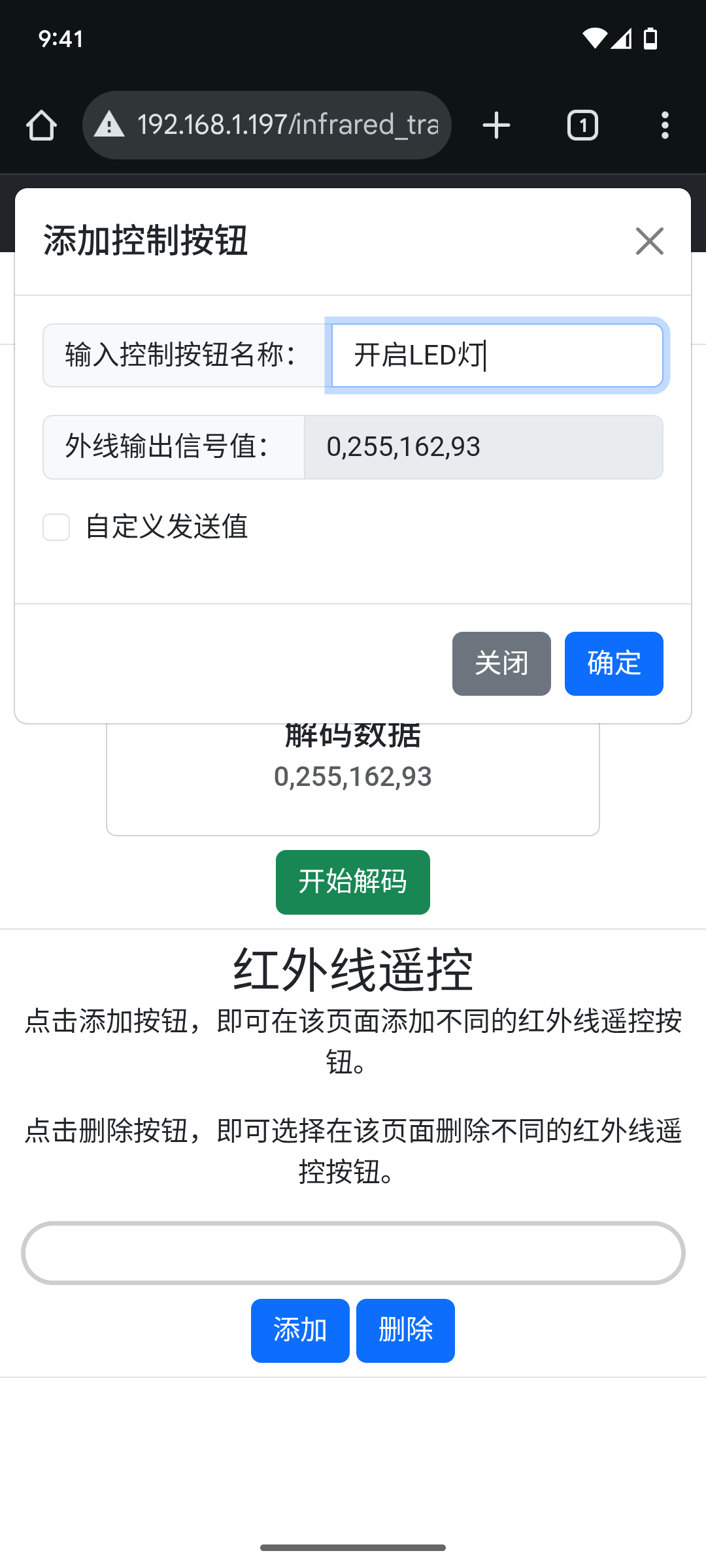

接下来点击添加按钮，您可以给刚才解码的信号命名，然后点击确认。您可以看到这个按钮加载到了应用主页上。
| 创意盒控制台 | 加载应用 | 选择引脚编号 | 点击开始按钮并在遥控器上按下您想要解码的按钮 | 时间结束，解码信号的数值显示在应用中 | 在应用中添加自定义按钮 |
|---|---|---|---|---|---|
 |  |  |  |  |  |
控制红外线遥控设备
当添加的按钮加载到应用主页上，便可以在应用中点击不同的按钮来控制用电器了。比如您可以通过该应用直接打开电视机，空调或调整灯光。
| 点击不同的按钮来控制用电器 |
|---|
 |
原理
参考数据手册下载
| 数据手册下载 | 链接 |
|---|---|
| IR333C (红外线LED) | 链接 |
| PD204-6B (光电二极管) | 链接 |
| IRM-3638T (红外线接收解码器) | 链接 |
红外线LED
红外线LED（Infrared Light-Emitting Diode）是一种能发射红外光的半导体器件，广泛应用于遥控、传感、通信等领域。红外LED发射波长通常为 700nm～1mm（不可见光）。
红外线模块集成了一个红外线LED，IR333C，用来发射红外线信号。发射波长为940nm的红外线，可以模拟红外线遥控器的信号。
IR333C参数
| 参数名称 | IR333C |
|---|---|
| 红外信号波长 | 940nm |
红外光电二极管
红外线光电二极管（Infrared Photodiode）是一种专门用于检测红外光（波长通常为 700nm～1700nm）的光电二极管，其核心功能是将红外光信号转换为电信号。红外光电二极管基于光电效应工作，当红外光照射到PN结（或PIN结）时，光子能量被半导体材料吸收，产生电子-空穴对，在反向偏置电压下形成光电流。
红外线模块集成了一个红外光电二极管，PD204-6B，用来监测周围是否有红外信号
PD204-6B参数
| 参数名称 | PD204-6B |
|---|---|
| 监测波长范围 | 840nm-1100nm，对于940nm的监测最灵敏 |
红外线解码器
红外线解码模块（Infrared Decoding Module）是一种用于 接收并解调红外信号 的电子模块，它能将红外光电二极管接收到的光信号转换为原始的数字指令，是红外遥控系统中的核心接收部件。
红外线模块集成了一个红外线解码器，IRM-3638T。虽然它和红外光电二极管都可以用来接收红外线信号，但是该解码器可以解调载波并解码指令。可以用来解码NEC，曼彻斯特，RC5/6等红外线编码协议。
IRM-3638T参数
| 参数名称 | IRM-3638T |
|---|---|
| 载波调制频率 | 38kHZ |
| 接收红外线波长 | 940nm |
| 接收范围 | 14米 |
| 支持的协议 | 曼彻斯特，NEC，RC5/6，东芝 |
应用领域
红外传感器可以在不接触物体的情况下检测物体和温度，并且响应速度快，适用于防盗警报、运动感应灯等。它也广泛运用在医疗保健领域，比如无接触测量体温。 电视等家用电器的遥控器、汽车的停车辅助系统中也能看到它的身影。可以说，它们的多功能性和可靠性使它们成为从安全和自动化到医疗保健和工业过程等领域的宝贵工具。
