NFC读卡器模块

更新: 9/9/2025 字数: 0 字 时长: 0 分钟

NFC（近场通信）利用电磁感应，让两个设备在极近的距离内通过无线方式交换数据。它本质上是一种特殊的、简化版的RFID技术。 我们经常使用的公交卡，门禁卡等都是利用NFC技术。在下面的实验中，我们将通过平台控制RC522读卡器，并通过读卡器读写各种NFC卡。

准备

硬件

硬件	说明	图片
创意盒平台

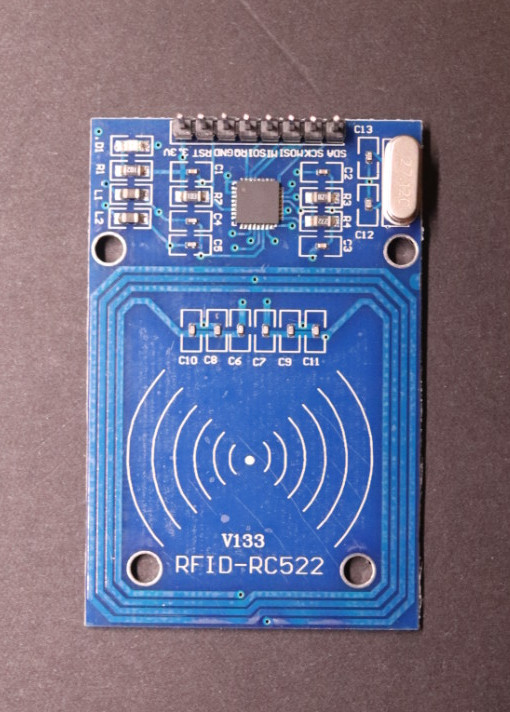

RC522读卡器模块	淘宝购买链接

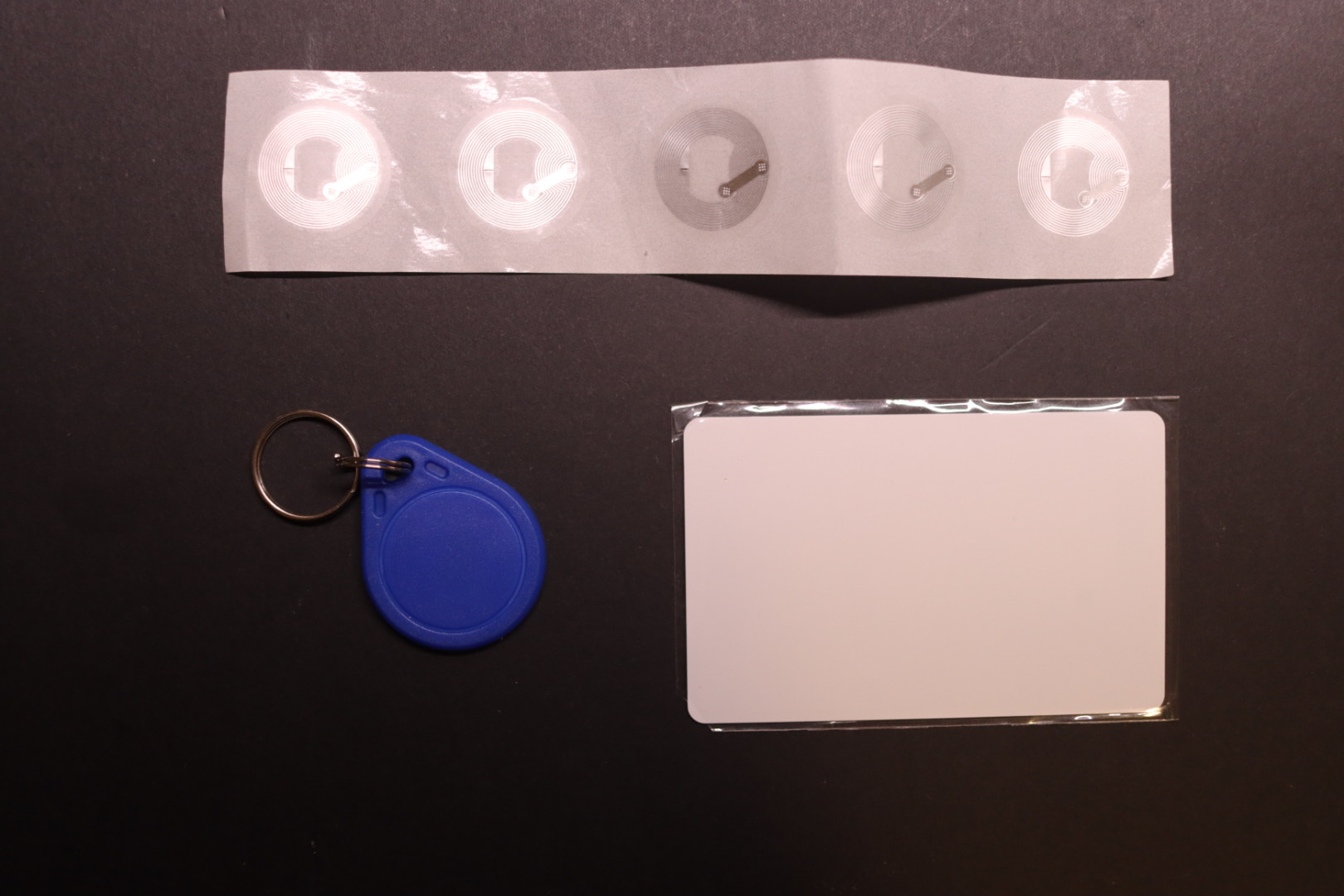

NFC卡	随读卡器赠送或自行购买，淘宝购买链接
杜邦线	淘宝购买链接，请选择公对母类型

软件

软件	说明
NFC读卡器应用	官方前端应用，可直接通过控制台加载和使用。

连接

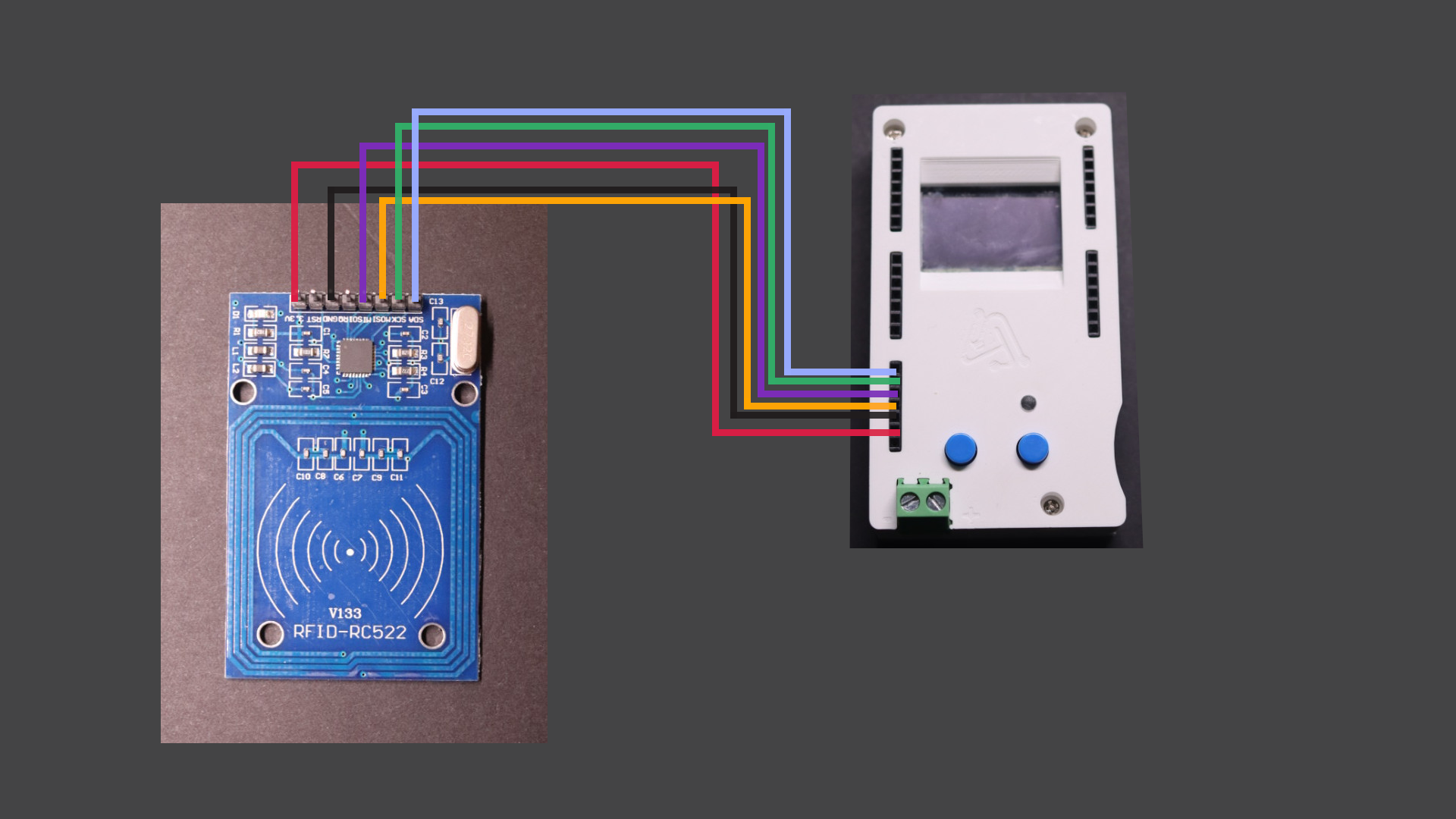

连接
▀ RC522模块的电源VCC和平台3.3V电源连接
▀ RC522模块的GND和平台的GND连接
▀ RC522模块的MOSI引脚和平台任意引脚连接，上图是平台引脚8
▀ RC522模块的MISO引脚和下一个引脚连接，上图是平台引脚9
▀ RC522模块的SCK引脚和下一个引脚连接，上图是平台引脚10
▀ RC522模块的SS引脚和下一个引脚连接，上图是平台引脚11

提示

如果您没有在RC522模块上找到SS引脚，请查看上面是否有SDA，使用RC522的SDA引脚作为SS引脚和平台连接。

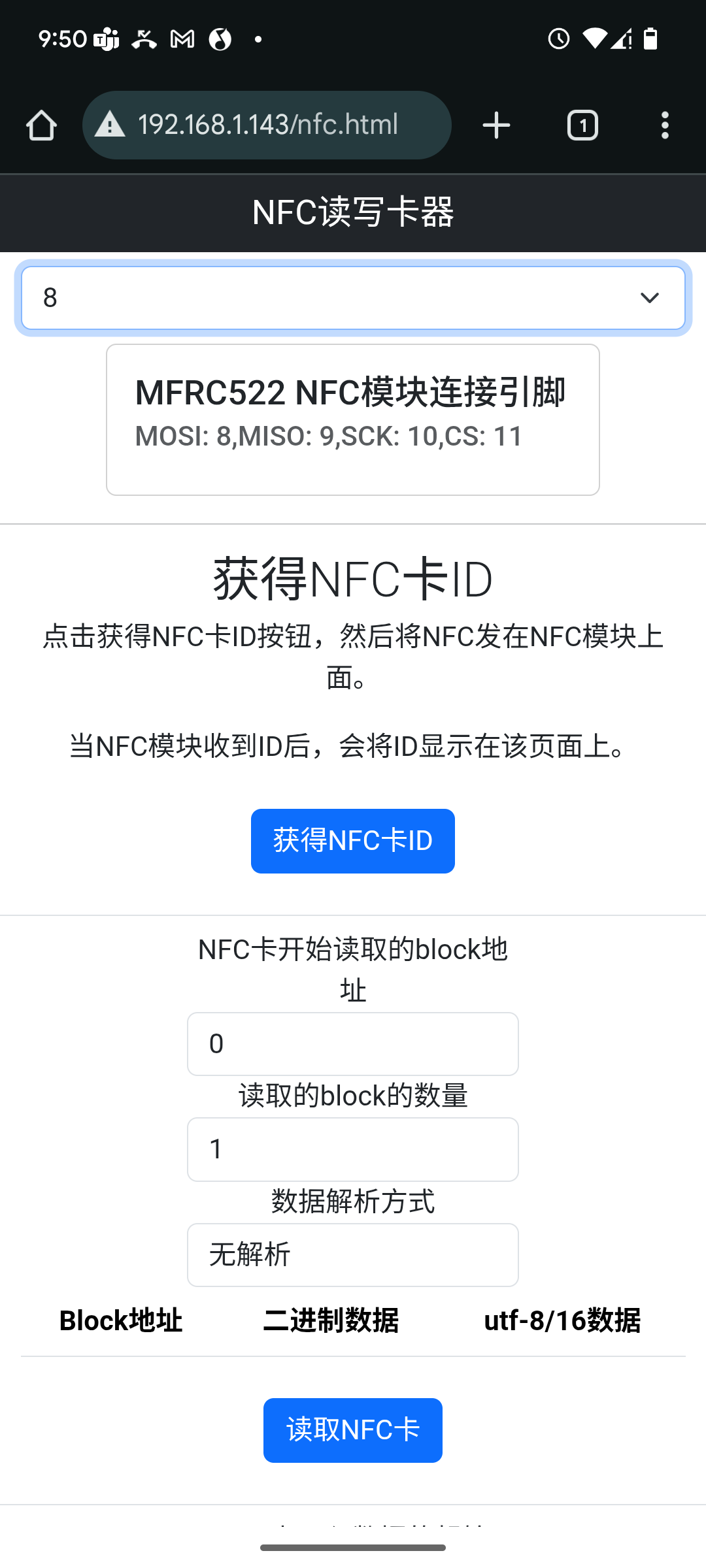

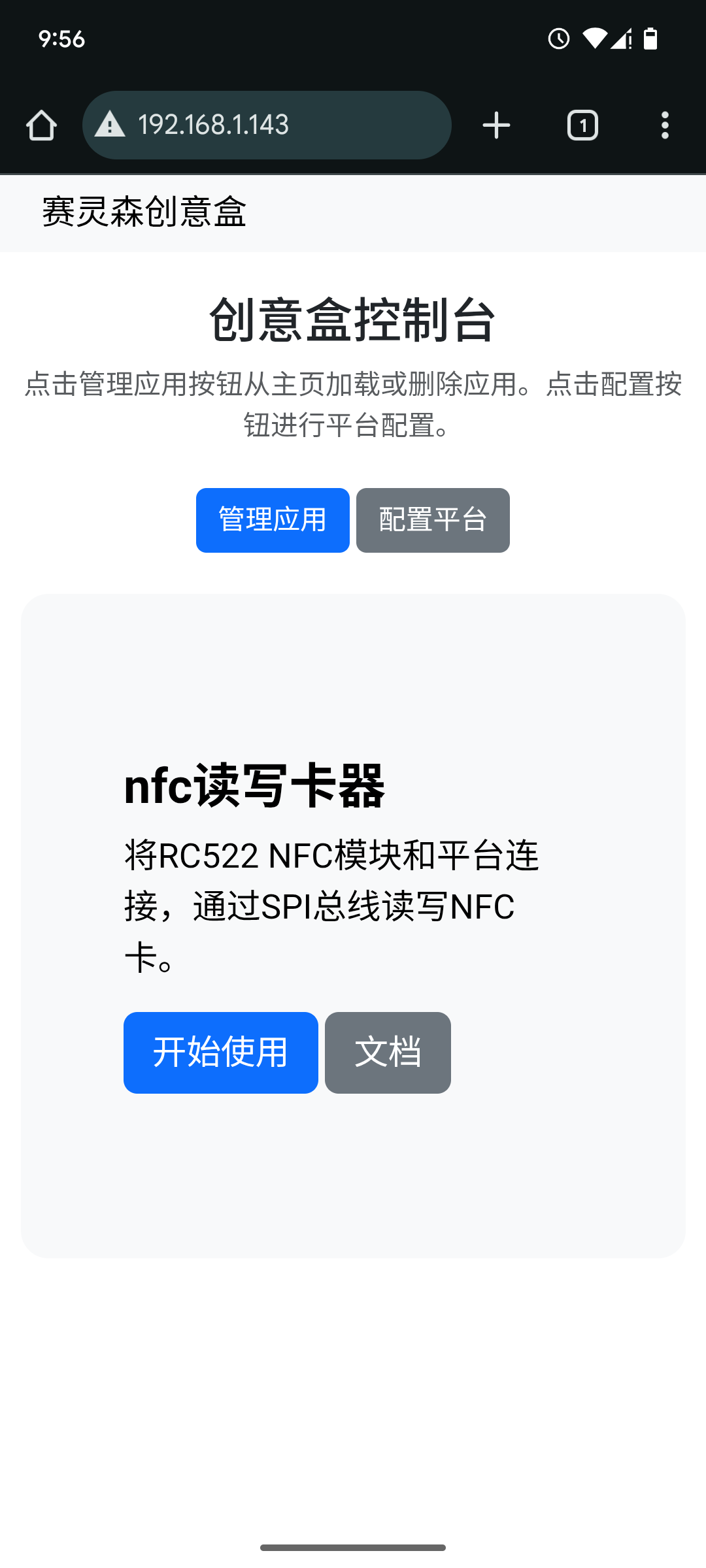

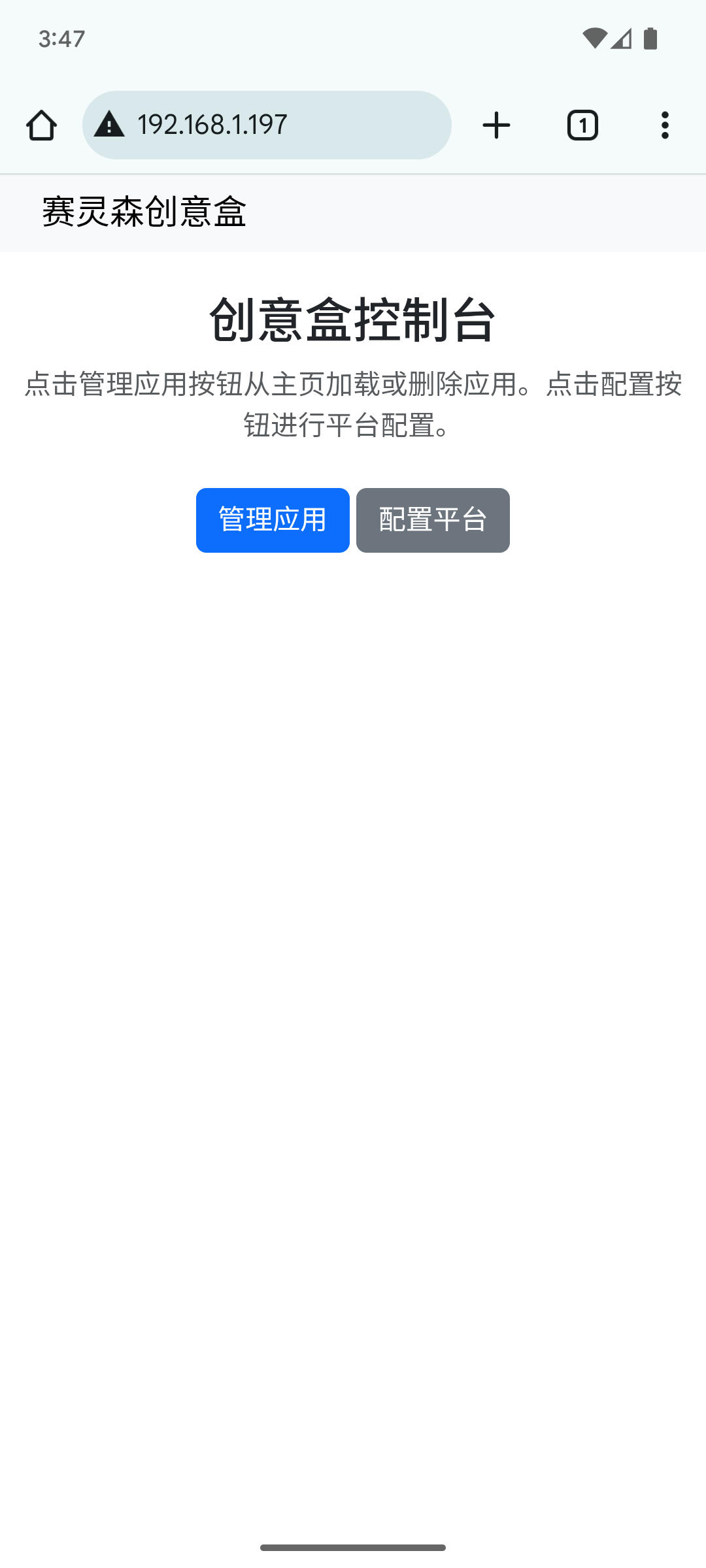

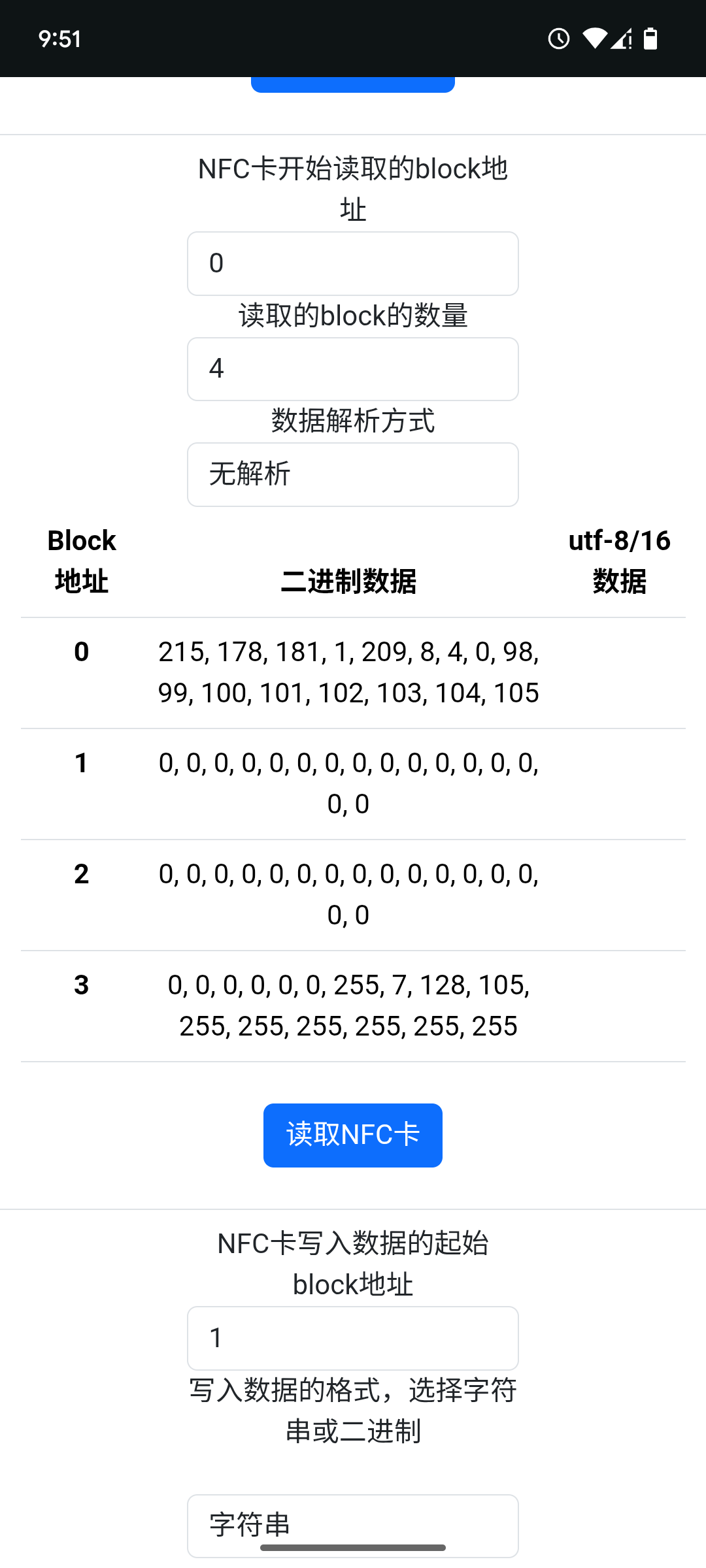

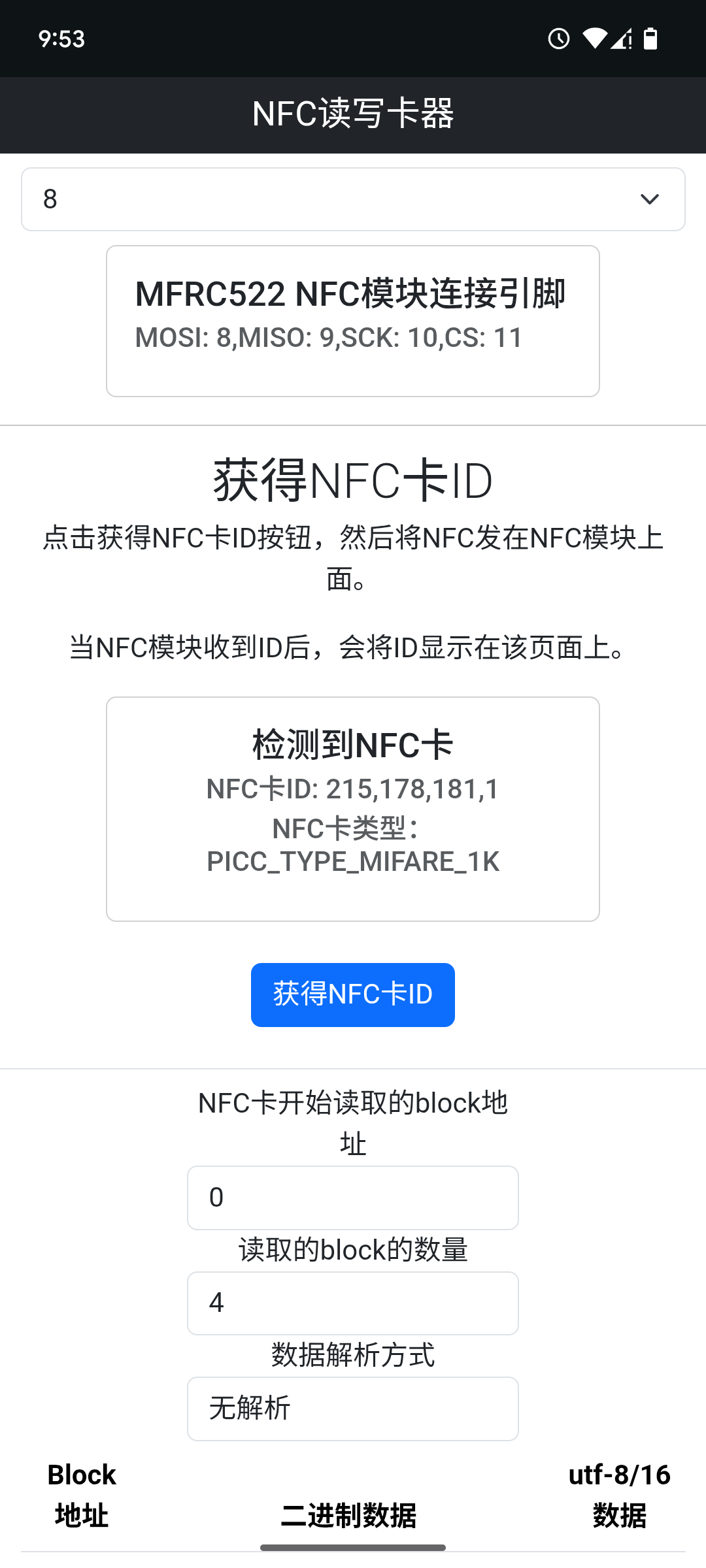

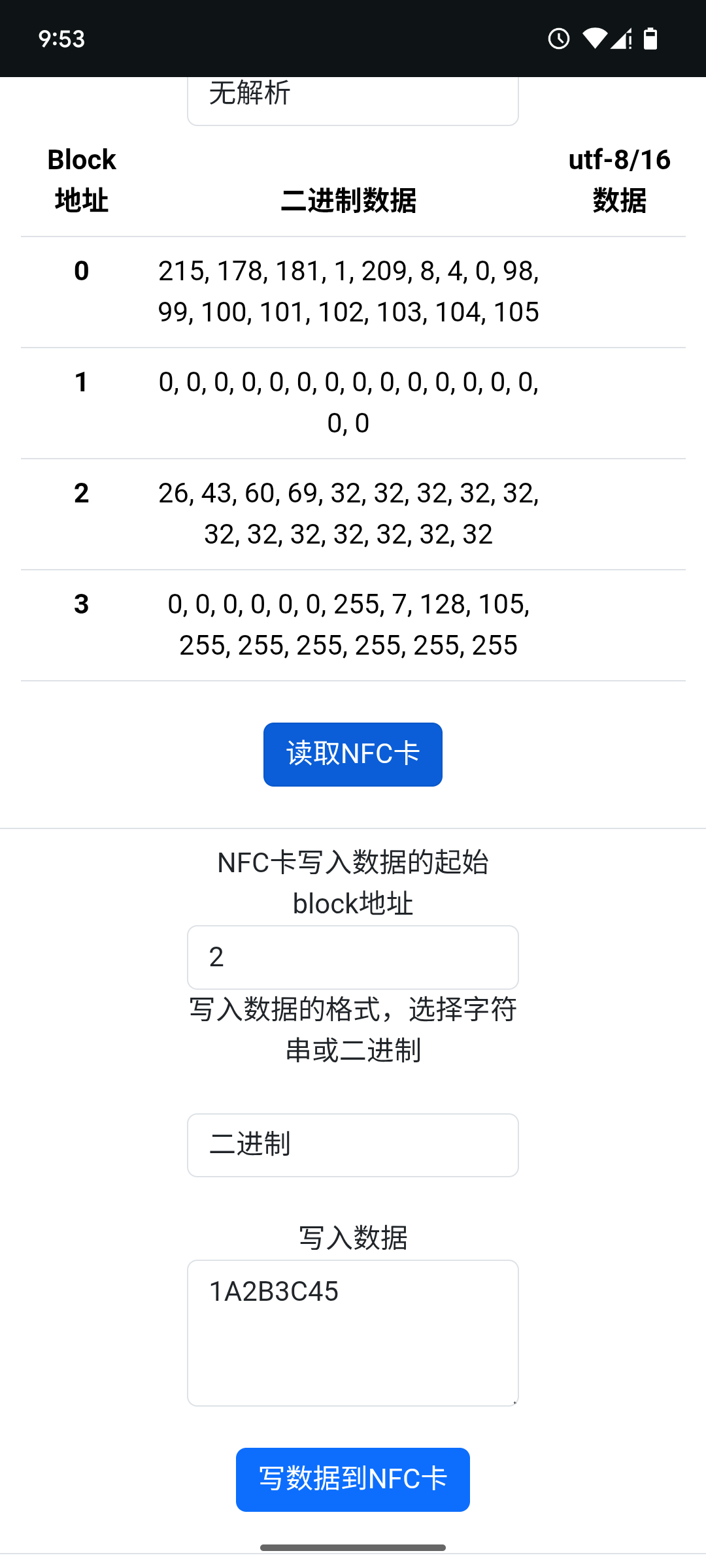

使用

原理

基础

NFC的物理基础是法拉第电磁感应定律。变化的磁场会产生电场（电压），反之亦然。

被动模式是NFC最常用的模式，读卡器读取一张无源的NFC标签（卡片、贴纸）。

读卡器产生射频场，另一个设备（标签）从场中获取能量并响应。标签内部的电路对这个感应电压进行整流和稳压，为标签内部的芯片供电。这就是为什么NFC卡片不需要电池也能工作。

现在标签有电了，它需要把数据发回给读卡器。但它不能自己产生一个强大的磁场，因为那样过于耗电。它采用了一种巧妙的办法：负载调制。标签芯片通过改变其内部的电路负载（可以想象成一个微小的开关和电阻），来有规律地影响读卡器产生的磁场。

NFC设备内部都有一个线圈天线。通信就是通过两个设备的天线线圈之间的相互作用完成的。

除此之外，NFC还有主动模式。在主动模式中，两个NFC设备都自带电源（例如两部手机）。它们都有自己的发射器。比如：点对点数据传输，如手机互传文件、照片。

RFID

RFID，全称为 Radio Frequency Identification，中文是射频识别。它是一种无线通信技术，可以通过无线电信号非接触地识别特定目标并读写相关数据。NFC是它的一个子集。

RFID技术已经渗透到我们生活和工业的方方面面。比如服装店的防盗和快速盘点；高速公路ETC不停车收费系统、公交卡、地铁票；公司门禁卡、酒店房卡、电子护照、身份证；给宠物植入芯片，用于身份管理和溯源；在生产线上追踪产品，管理生产流程;自助借还书、图书快速盘点和定位。

RFID是一种通过无线电波自动识别物体并获取数据的强大技术。 它以其非接触、批量读取、耐用、数据容量大等优势，正在逐步取代或补充传统的条形码技术，成为物联网时代最关键的基础技术之一，让物品的识别和管理变得更加智能和高效。
