Sensor Sparks电源监控传感器
更新: 6/6/2025 字数: 0 字 时长: 0 分钟
电流计是一种用于测量电路中电流大小的仪器。测量电流在电子产品中非常重要，比如电池管理系统中，实时监测充放电电流，防止过流/短路。监测用电器的电流，可以监测能耗，实现节能或故障预警。车灯监测通过检测电流实现，正常工作时电流稳定，断路时电流为零，由此判断车灯状态。
准备
硬件
| 硬件 | 说明 | 图片 |
|---|---|---|
| 创意盒平台 |  | |
| INA219 | 淘宝购买链接,基于分流电阻的电源监控传感器。 |  |
| 杜邦线 | 淘宝购买链接，请选择公对母类型 |
用电器准备：
提示
除了使用灯带，您也可以使用其他用电器，比如电机等用电设备。
| 硬件 | 说明 | 图片 |
|---|---|---|
| 电源信号模块 | 购买创意盒附送 |  |
| WS2812 灯带 | 淘宝购买链接，您可以控制灯带上每个LED的颜色 |
软件
| 软件 | 链接 | 说明 |
|---|---|---|
| 电源监测应用 | 链接 | 官方前端应用，可直接通过控制台加载和使用。 |
| 灯带控制器 | 链接 | 官方前端应用，可直接通过控制台加载和使用。 |
连接

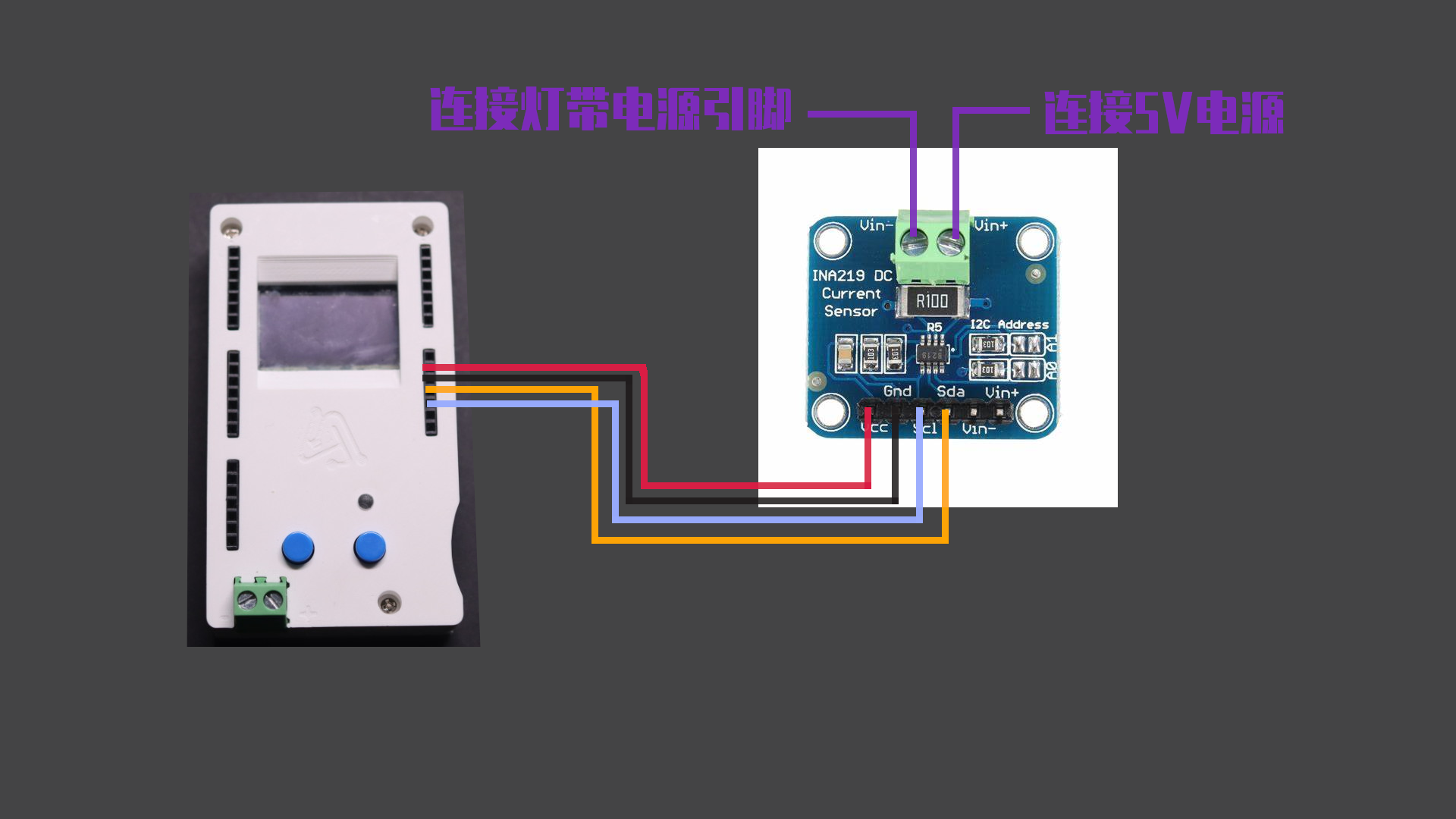

| 连接 |
|---|
| ▀ INA219的电源引脚和平台3.3V电源连接。 |
| ▀ INA219的地引脚和平台的地连接。 |
| ▀ INA219的SDA引脚和平台的任意引脚连接，这里是引脚4。 |
| ▀ INA219的SCL引脚和平台下一个引脚连接，这里是引脚5。 |
灯带的连接方式请参考：灯带
使用
提示
以下的步骤截图为手机网页端，请使用电脑浏览器得到更好的效果。

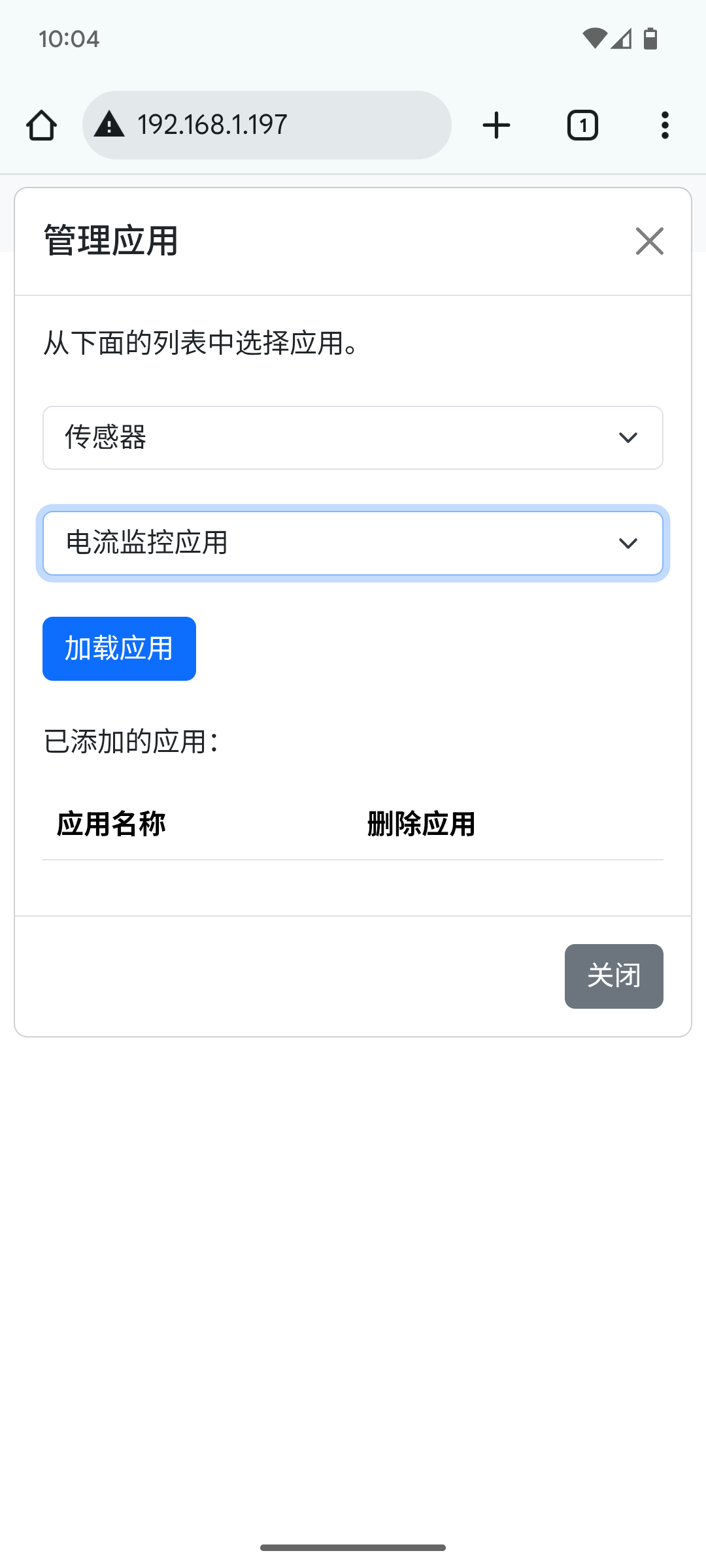

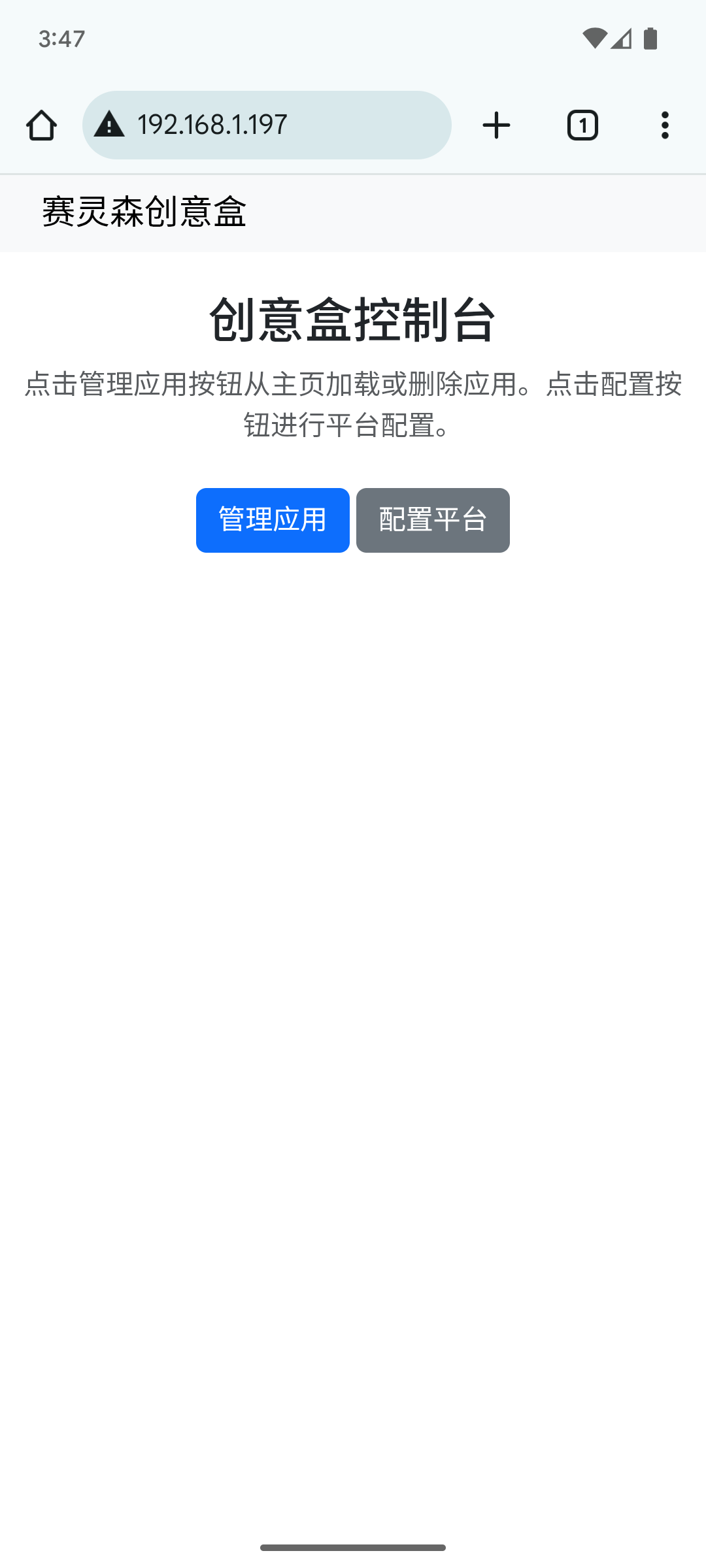

打开创意盒控制台，并加载传感器类应用中的电流监测应用。进入该应用，选择测量模块ASC712，创意盒与信号输出连接的引脚编号,以及所使用的ASC721模块的量程。点击开始按钮会

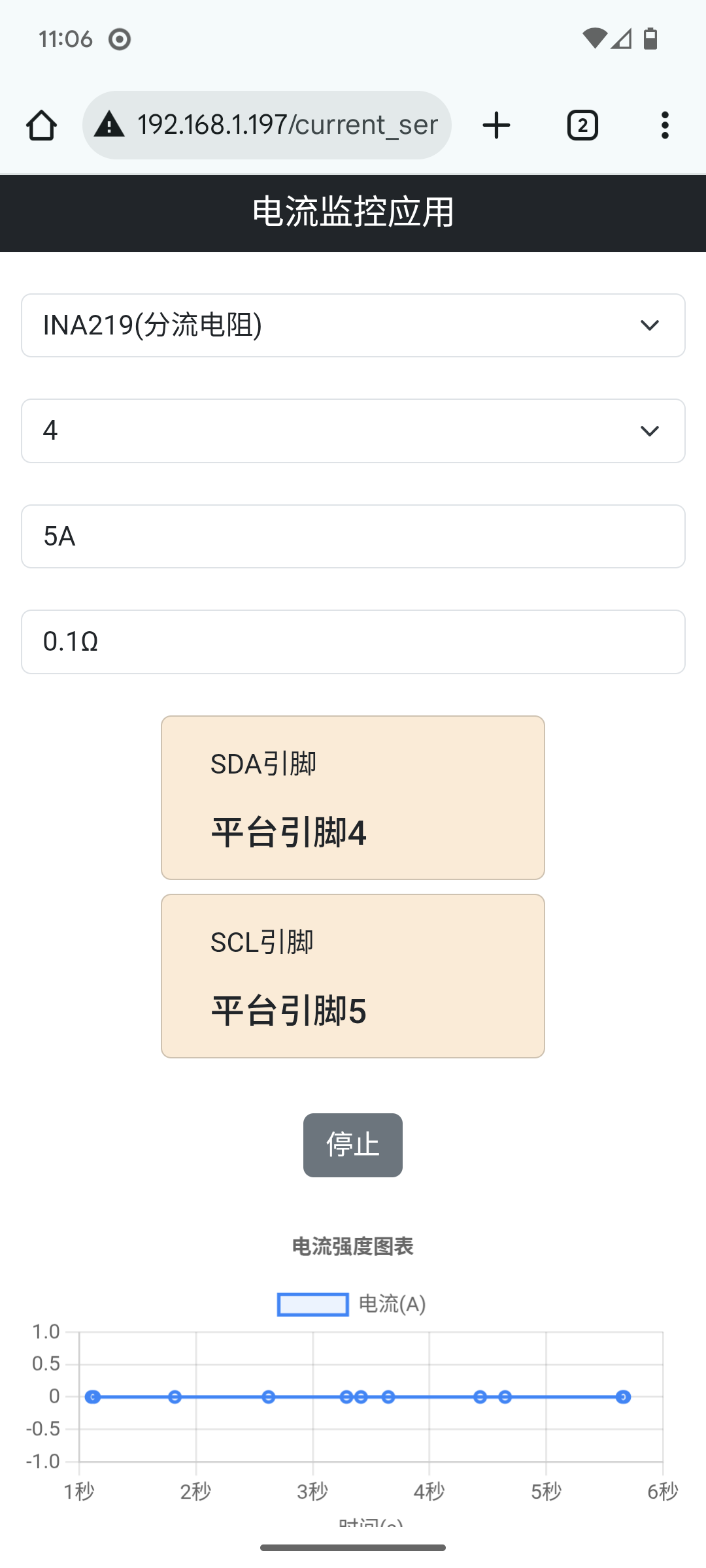

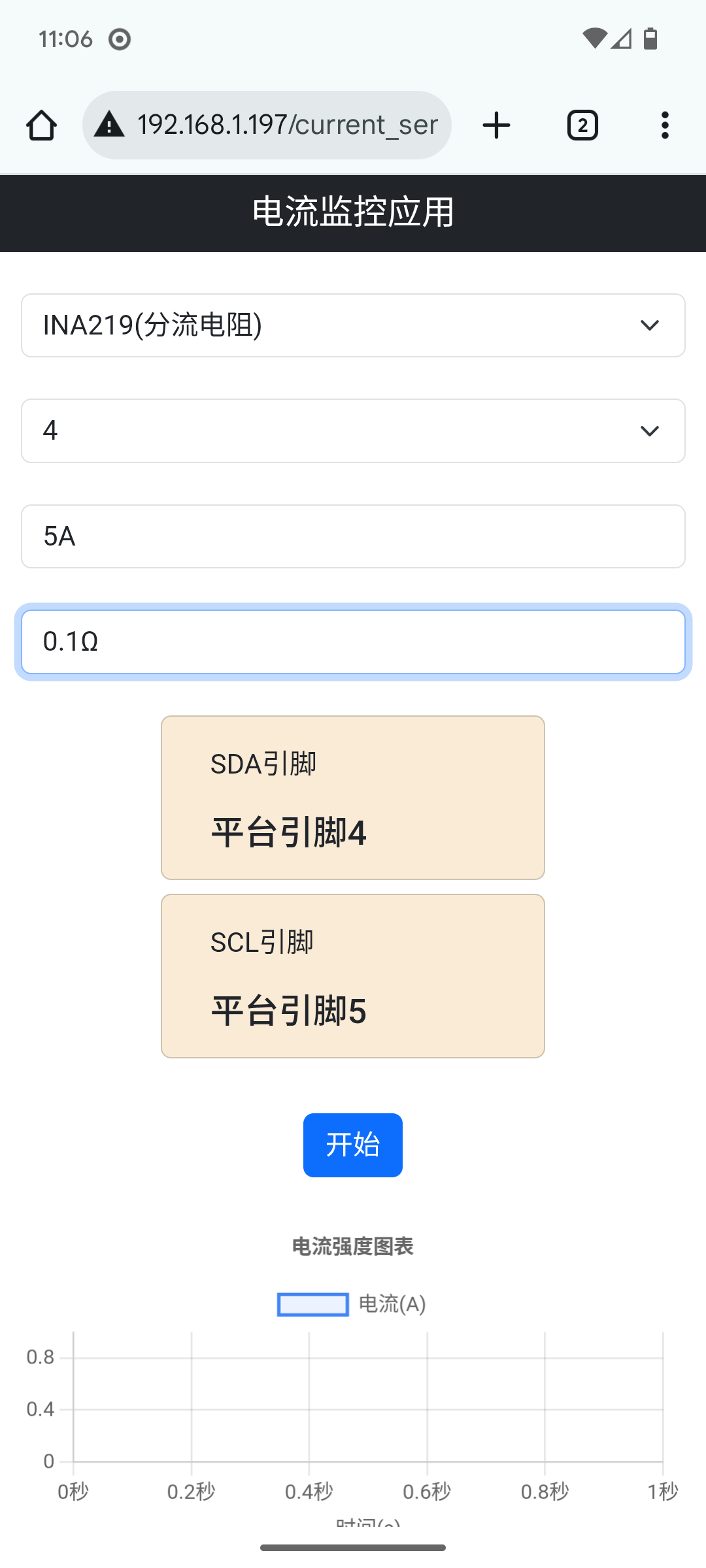

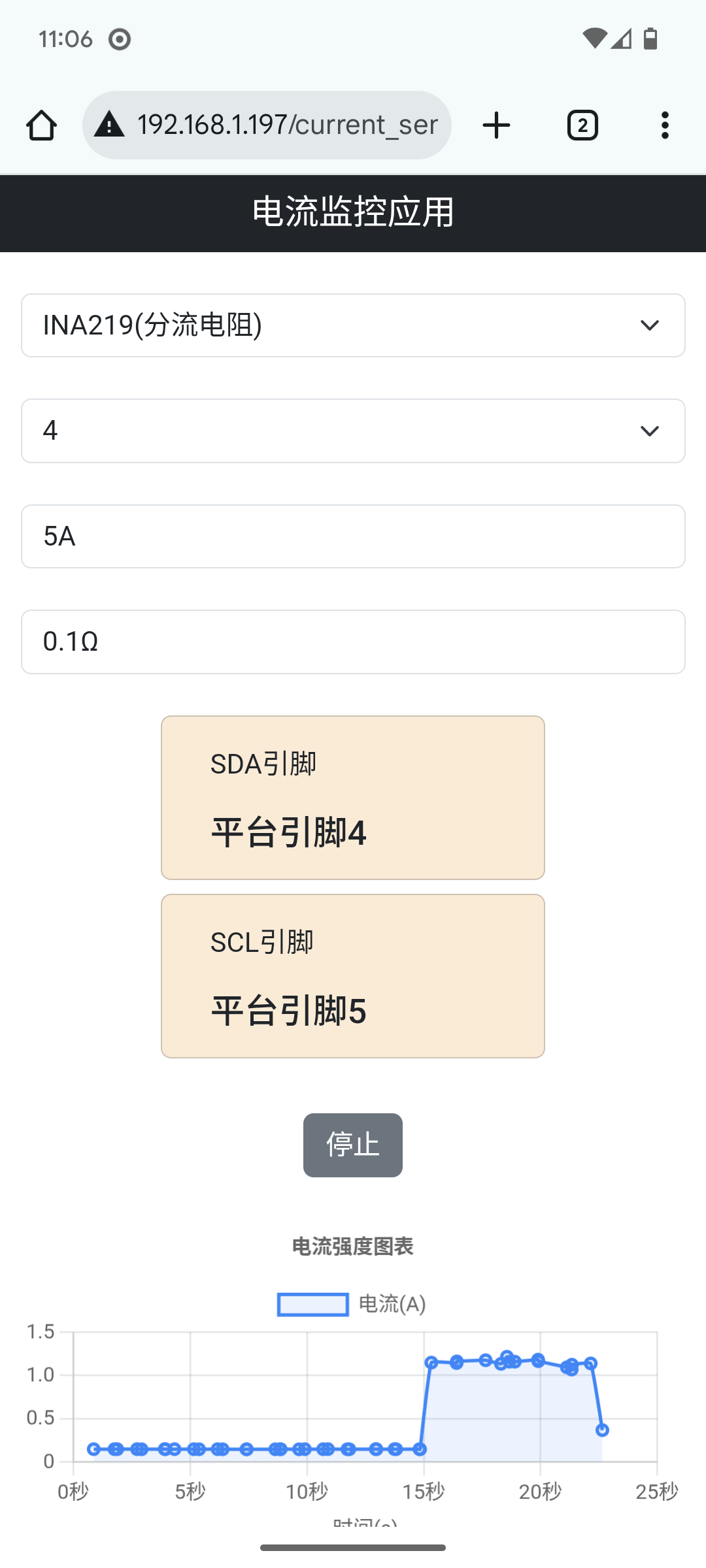

| 创意盒控制台 | 加载应用 | 选择测量模块，引脚编号，分流电阻大小和量程 | 开始电流监测 | 在灯带应用中点亮100个LED,选择蓝色。 |
|---|---|---|---|---|
 |  |  |  |  |
| 灯带应用中点亮100个LED,选择蓝色。 |
|---|
 |
原理
INA219电源监测模块
INA219使用分流电阻测量电流，分流电阻阻值极低，通常0.1mΩ-100mΩ之间，精度高。INA219通过测量在分流电阻上的压降，间接地获得电流强度(I=V/R)。

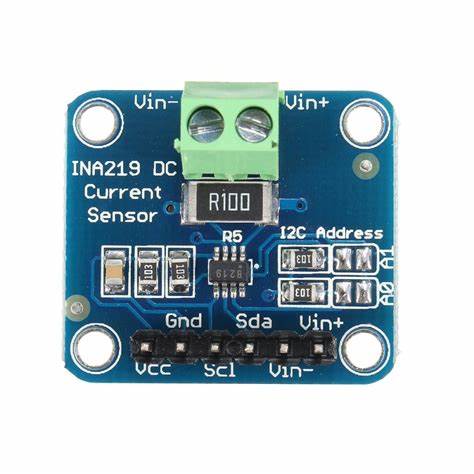

INA219通常和0.1欧姆或0.01欧姆的分流电阻配合使用。在模块的中间位置，标有R100或R010为分流电阻。R100为0.1欧姆，R010为0.01欧姆。
参考数据手册下载
| 数据手册下载 | 链接 |
|---|---|
| INA219 | 链接 |
