LED 点阵面板

更新: 4/10/2025 字数: 0 字 时长: 0 分钟

LED点阵面板，就好像把几条数字 LED 灯带排列在一起，组成一个 LED 网格。其中，每个LED都是单独可寻址的，可以独立控制颜色和亮度。这些矩阵用于各种应用，包括标识、信息显示、创意艺术装置等。

准备

硬件

硬件	说明	图片
创意盒平台
电源信号模块	购买创意盒附送
LED点阵面板	用户自行购买	淘宝链接

软件

软件	链接	说明
灯板控制器	链接	官方前端应用，可直接通过控制台加载和使用。

视频讲解

LED点阵面板

电源信号模块

连接

连接

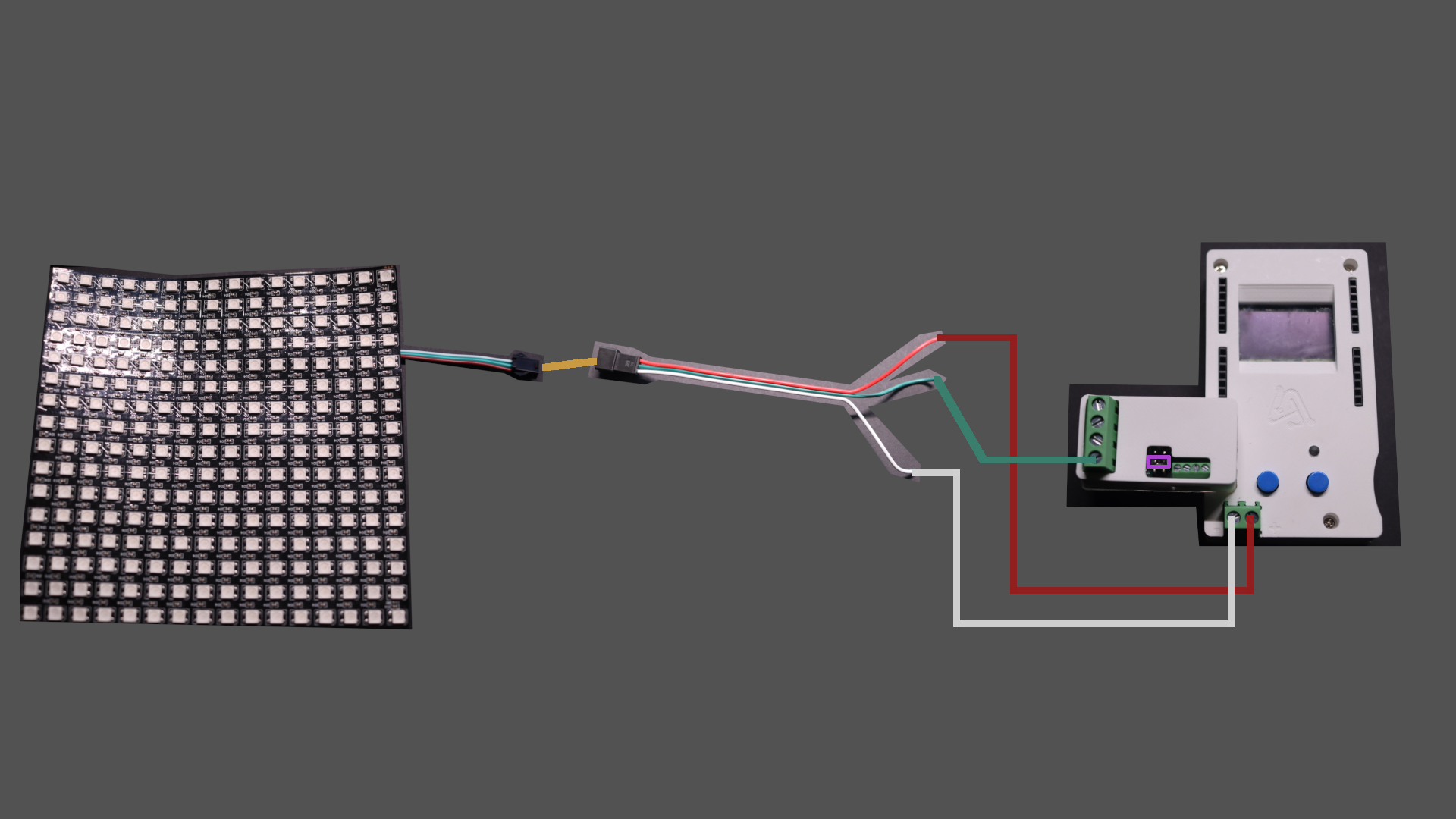

电源信号模块插到创意盒的任意排针，上图是平台引脚8-11
▀ 对接头正极红线和平台端子输出正极连接
▀ 对接头负极白线和平台端子输出负极连接
▀ 对接头绿色信号线和电源信号模块的信号输出端口连接。上图的信号端口对应的平台引脚为8号引脚
▀ 跳线帽调至5V输出位置
▀ 连接对接口和灯板

使用

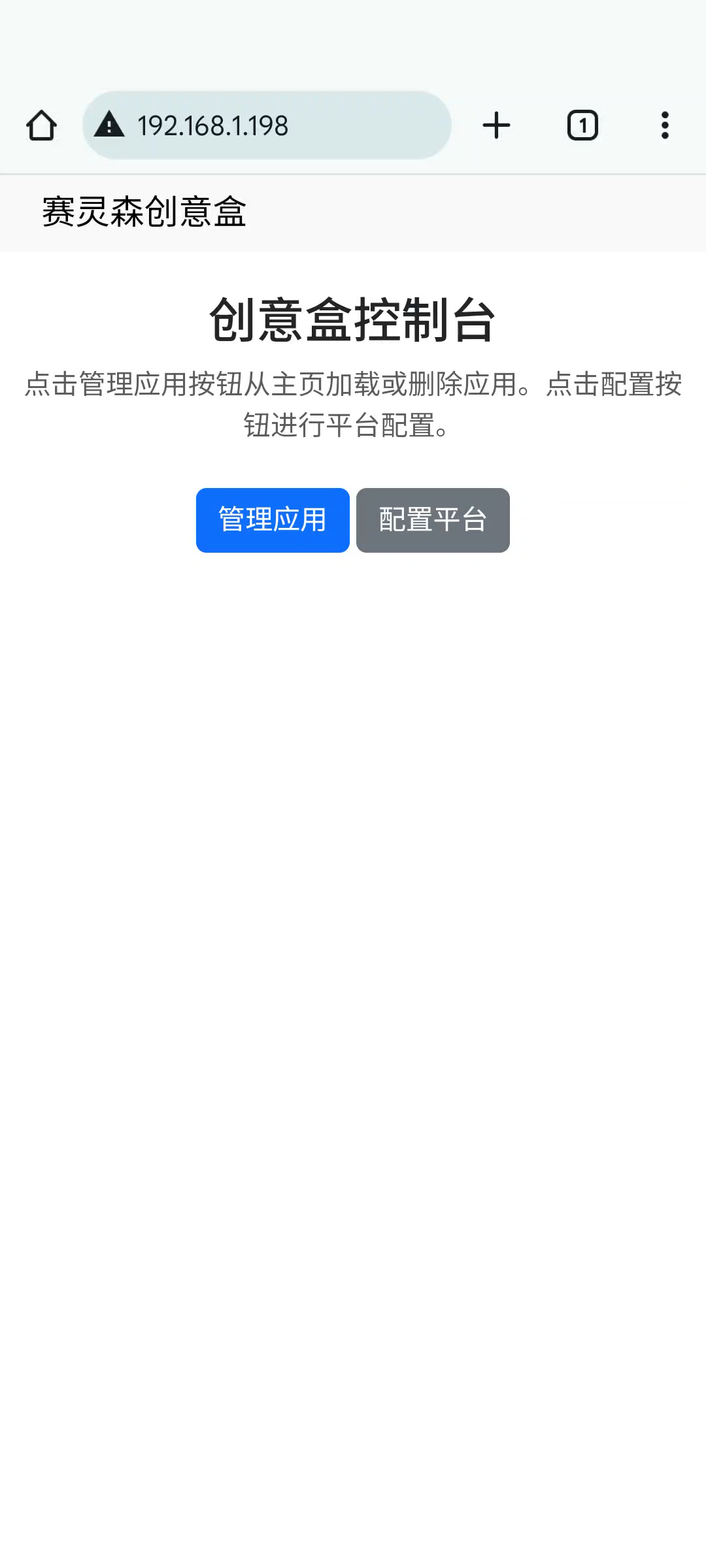

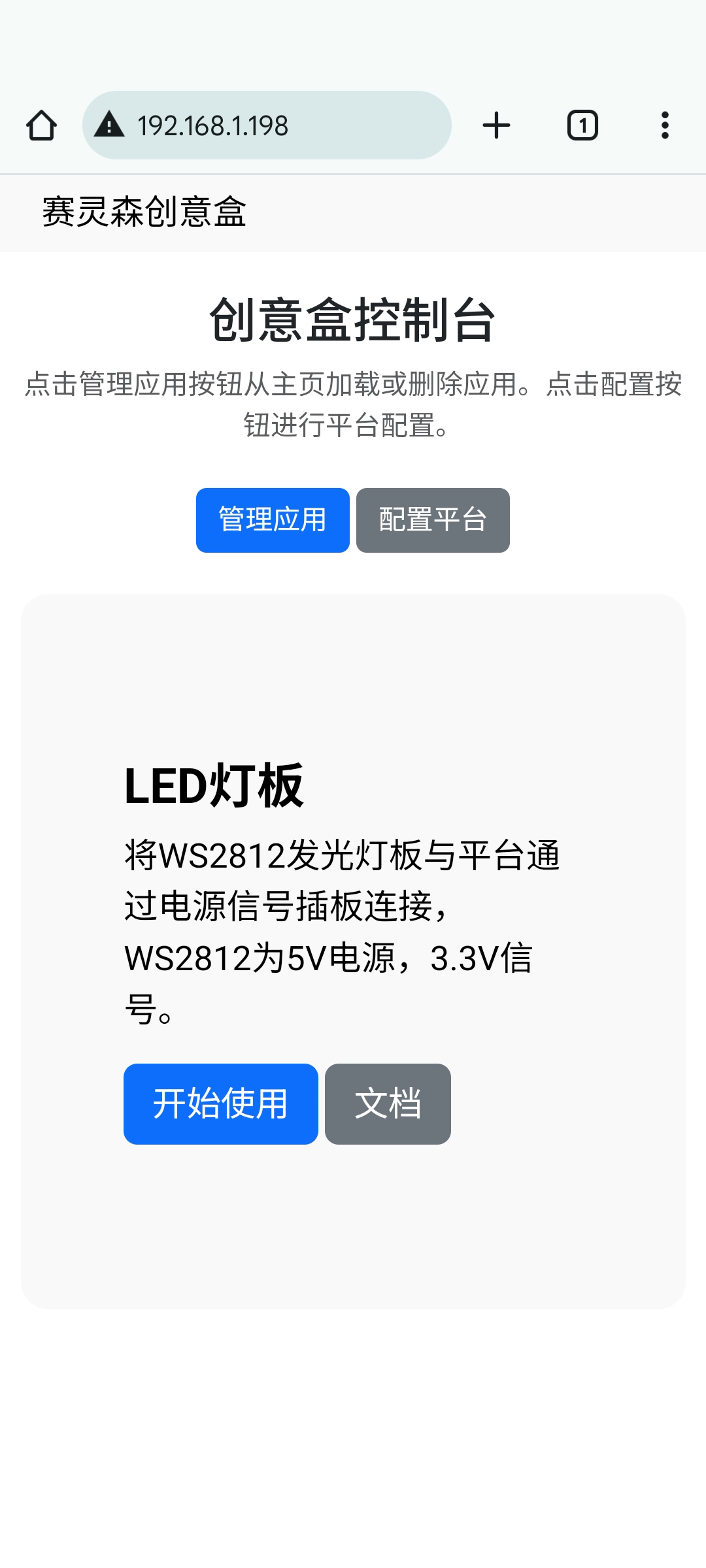

打开创意盒控制台，并加载灯光类应用中的LED灯带应用。进入该应用，选择创意盒与信号输出连接的引脚编号。选择LED的数量和灯光主题。点击设置按钮打开灯带。

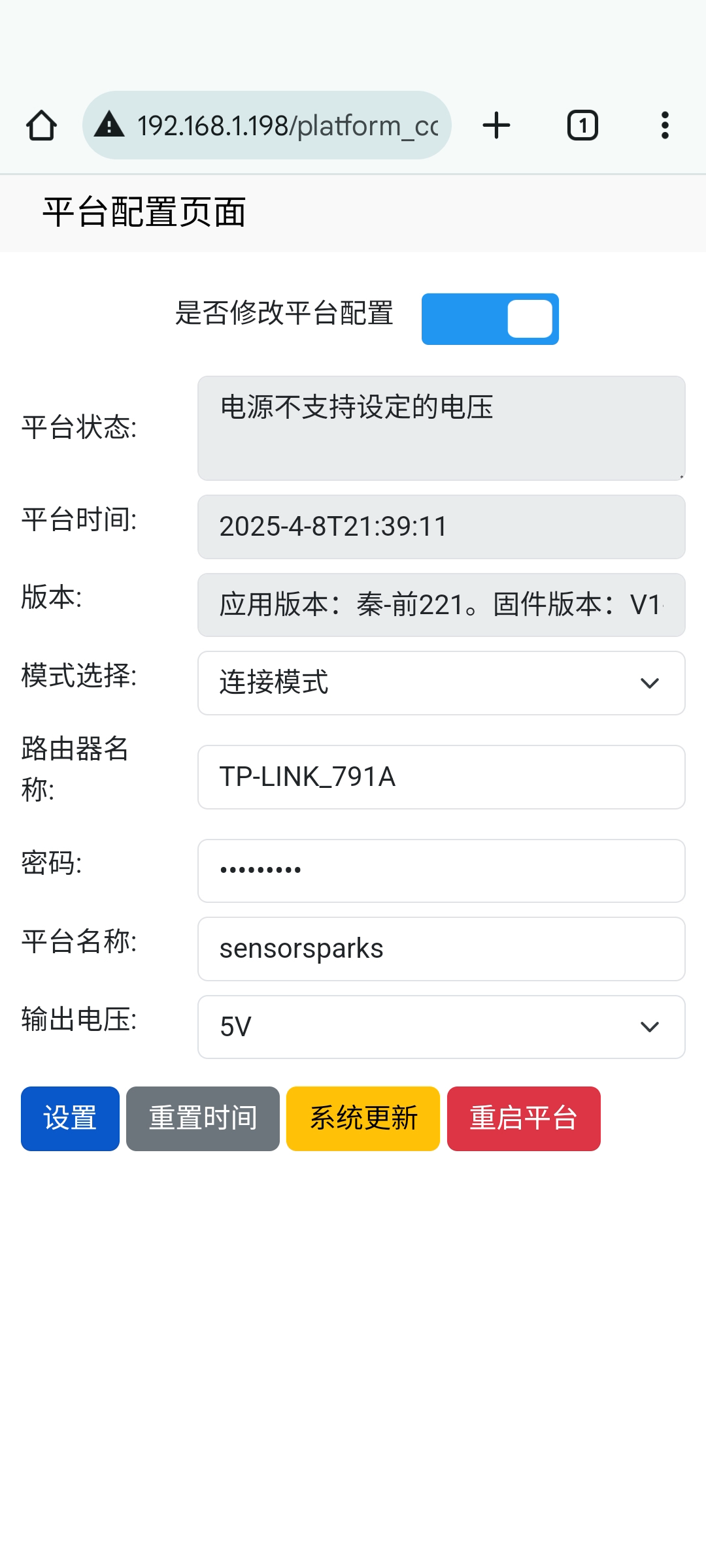

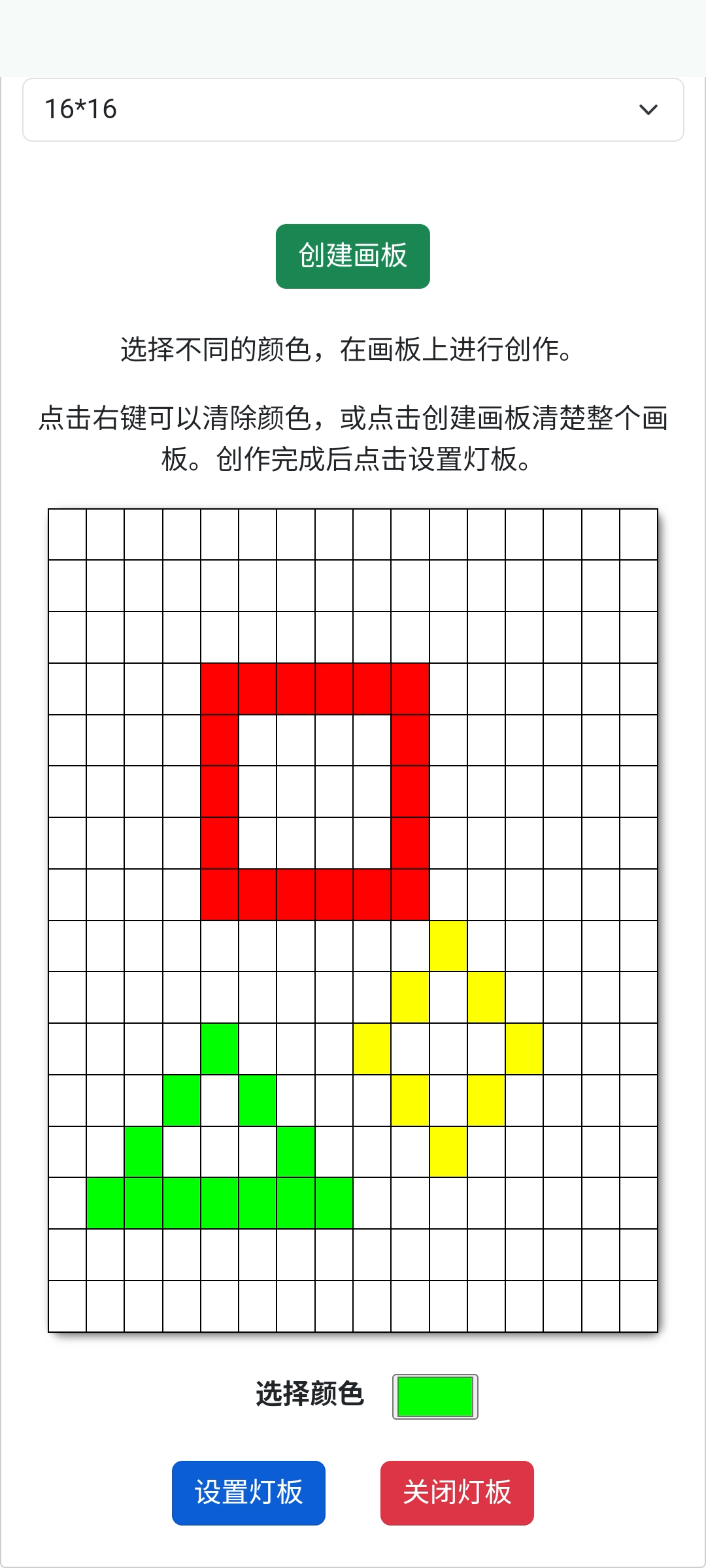

创意盒控制台	设置输出电压	加载应用	进入应用并进行控制

原理

参考数据手册下载

数据手册下载	链接
WS2812	链接
WS2811	链接

WS2812

如果您想了解控制可寻址LED的技术细节，请参考灯带的WS2812章节。

分辨率

矩阵的分辨率由LED的行数和列数确定。例如，一个16x32矩阵有16行和32列，共512个独立的RGB LED。所以它的分辨率是16x32。

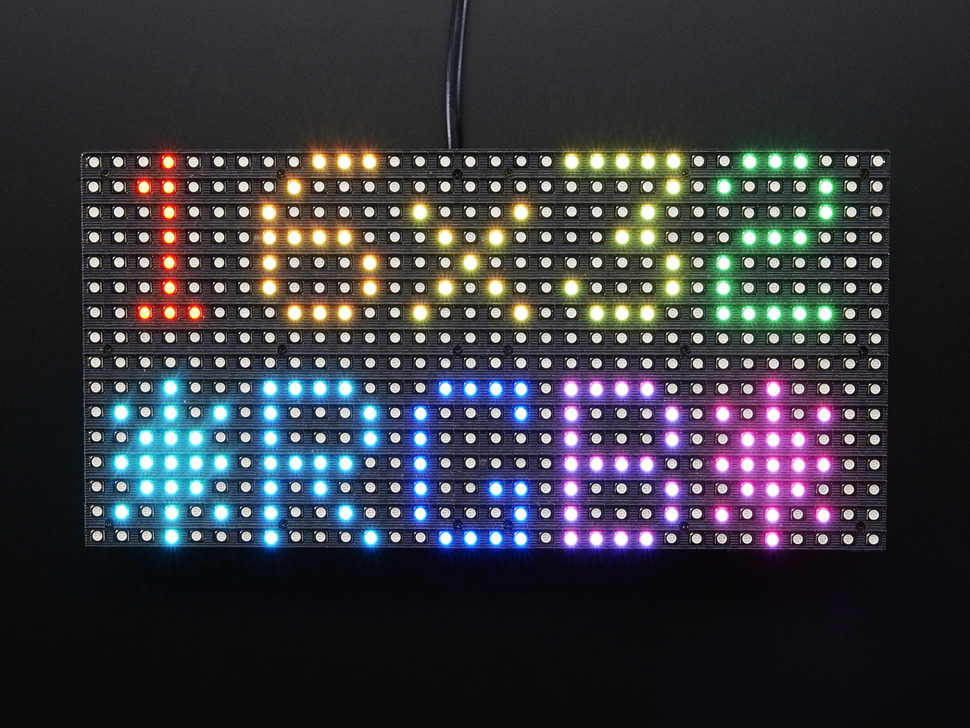

分辨率决定了矩阵可以显示的信息量。比如，如果使用7x5的字符集，每个字符高度是7，长度是5。那么一个16x32的矩阵最多可以显示两行字符，每行最多6个字符。考虑到字符之间还需要间隙来分隔，所以在下图中，这个16x32的矩阵一共显示了两行，共计10个字符。如果想要字体更大，比如采用10x15的字符集，那么就只能显示2个字符了。

当单个矩阵无法显示所需内容时，我们可以将多块矩阵面板连接在一起，拼成更大的 LED 网络，以此来显示更大的字体，或者更多的信息。
