Sensor Sparks继电器模块
更新: 4/10/2025 字数: 0 字 时长: 0 分钟
继电器是一种电磁开关，它们使用低功率信号来控制一个更高功率的电路。这种设计有效地隔离了低功率信号和更高功率电路，保护操作员免受伤害，防止设备损坏。
另外，常见的微控制器的工作电压较低。如果想用这些低电压的微控制器控制高电压和高电流的设备，例如灯、风扇、灯具或其他电器设备，则需要借助继电器模块来实现。
准备
| 硬件 | 说明 | 图片 |
|---|---|---|
| 创意盒平台 |  | |
| 电源信号模块 | 购买创意盒附送 | |

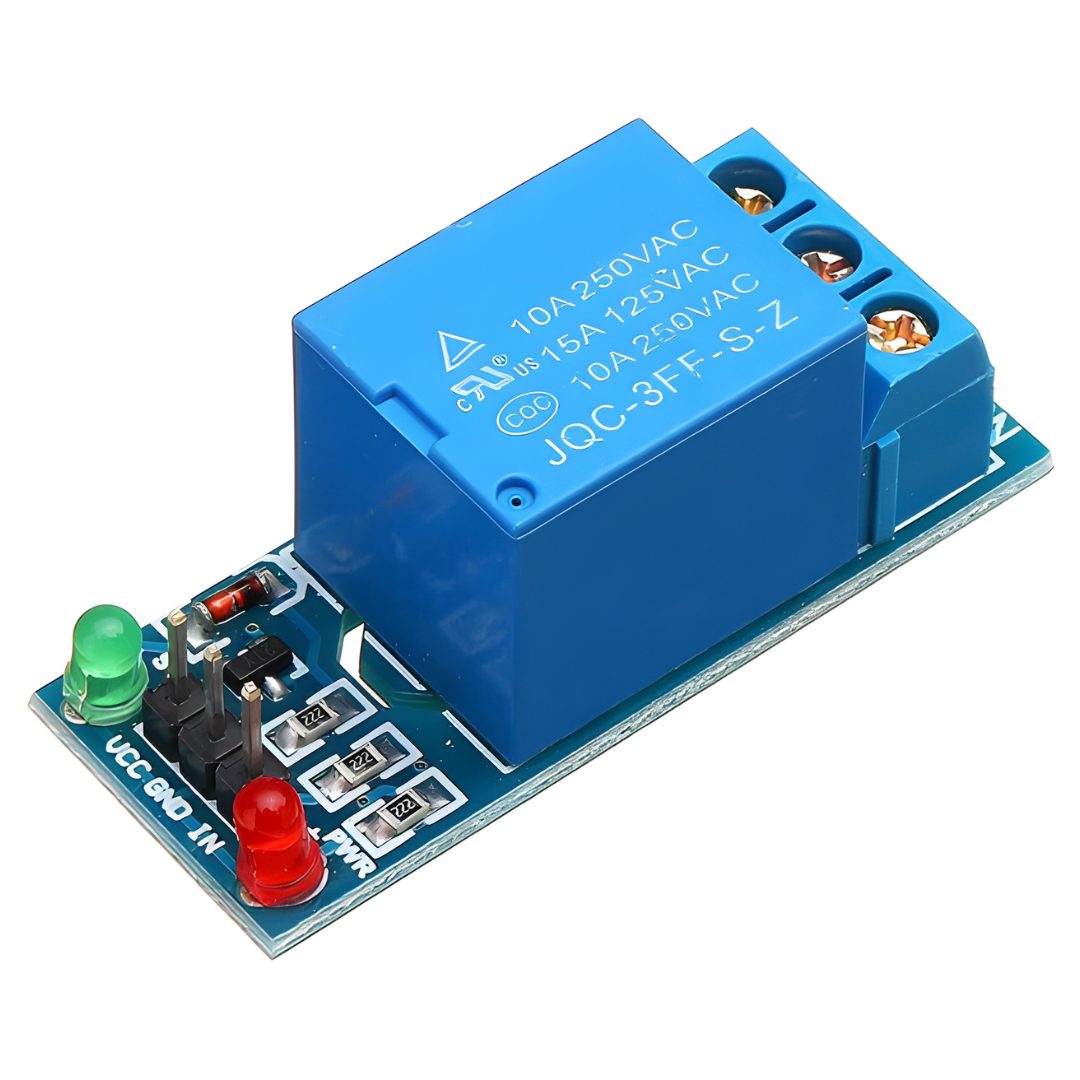

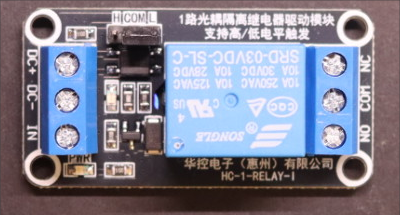

| 继电器模块 | 淘宝购买链接 | |

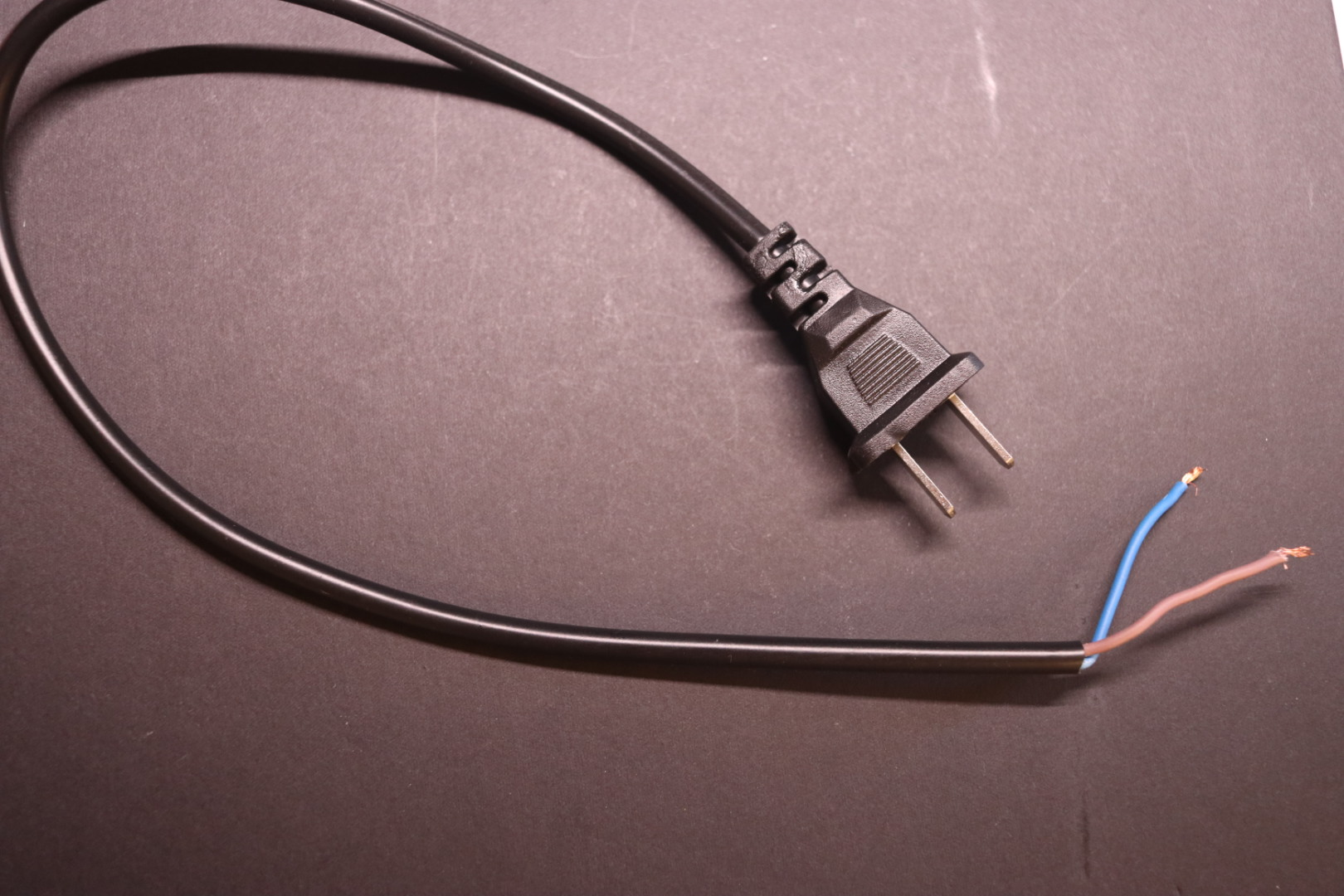

| 两芯电源线 | 淘宝购买链接 | |

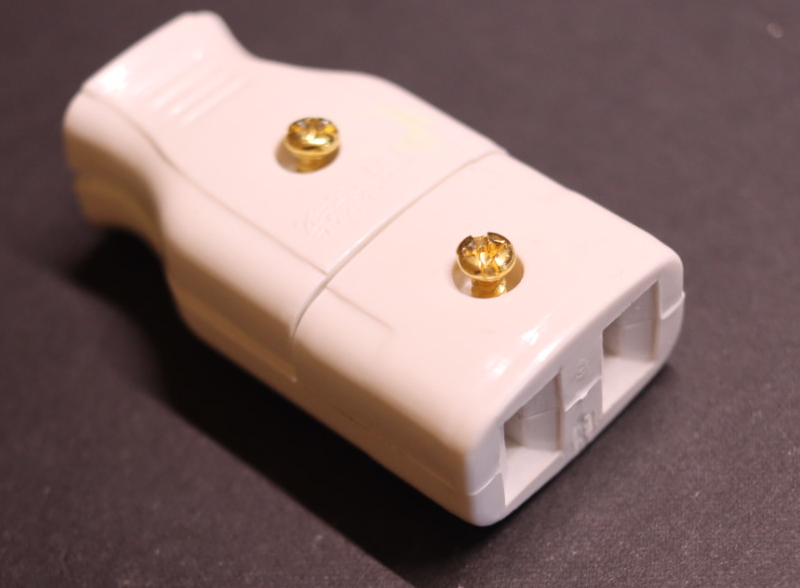

| 母头插座 | 淘宝购买链接 |
视频讲解
继电器和电源控制

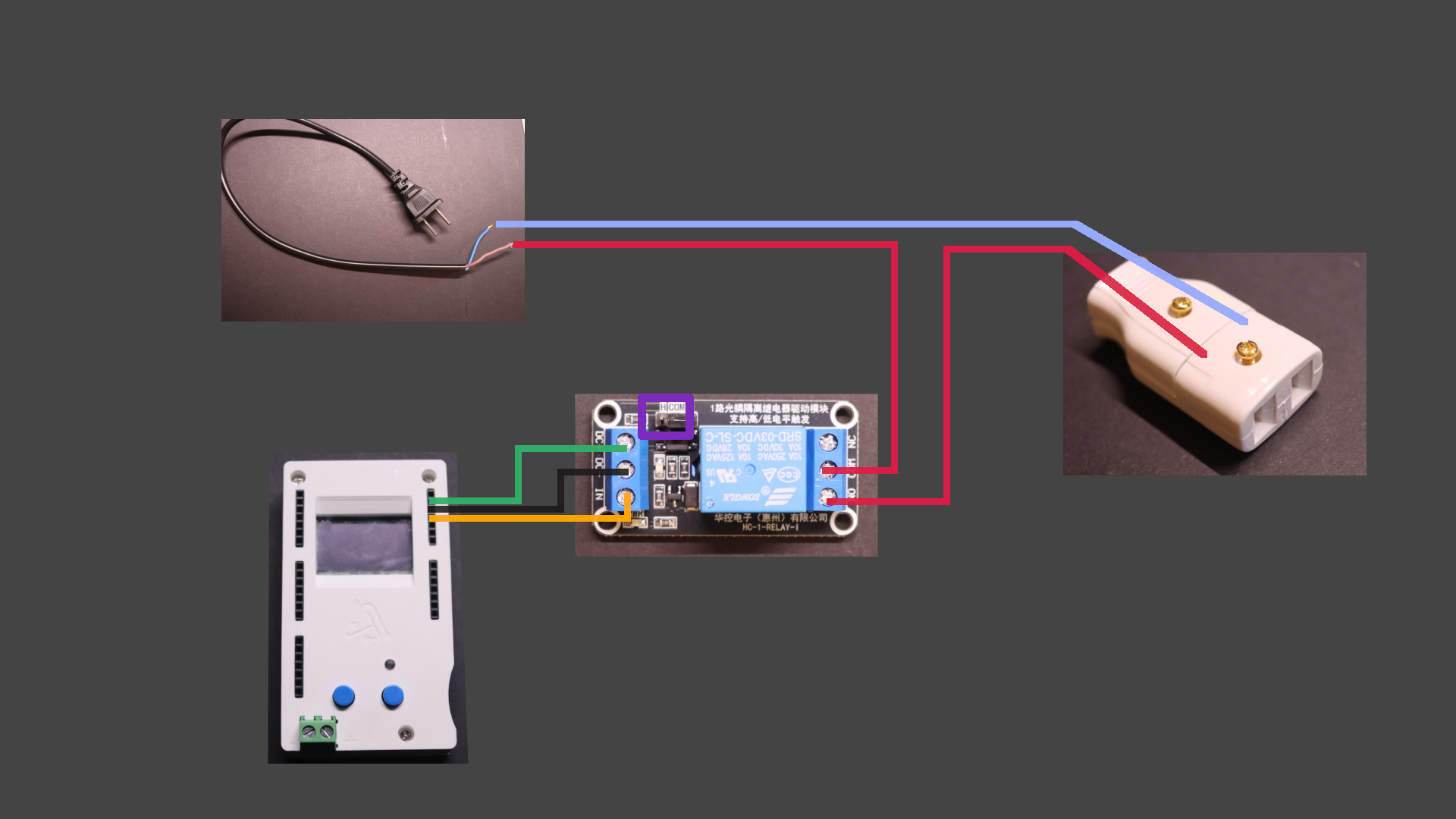

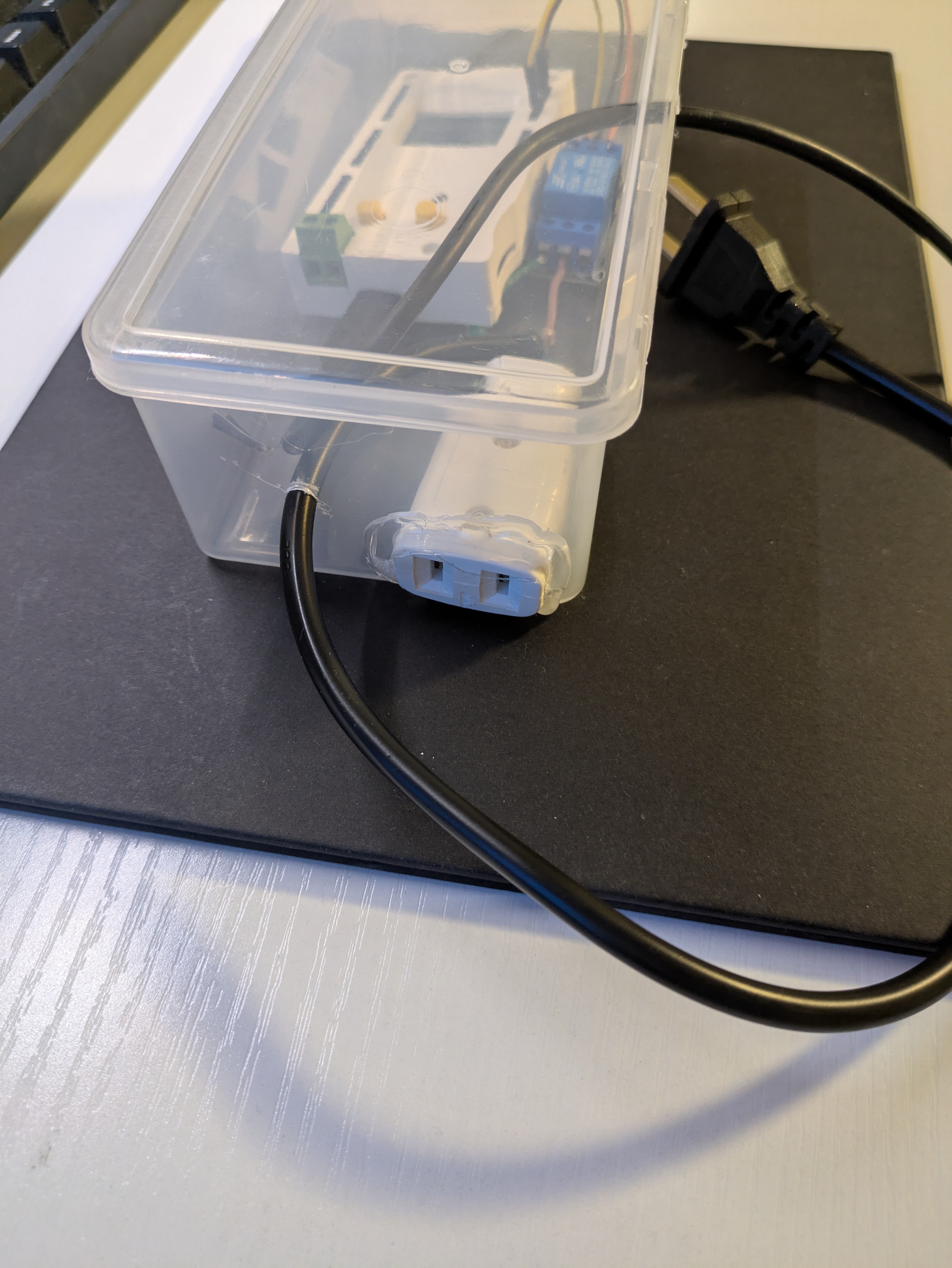

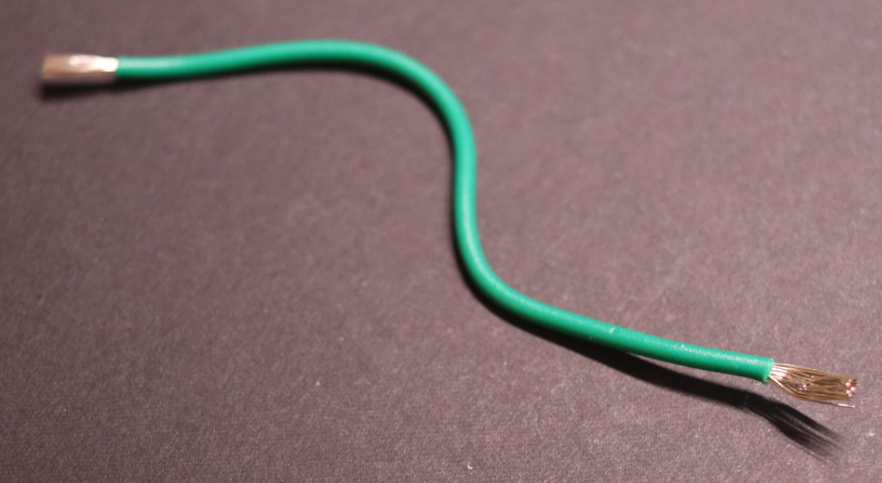

连接

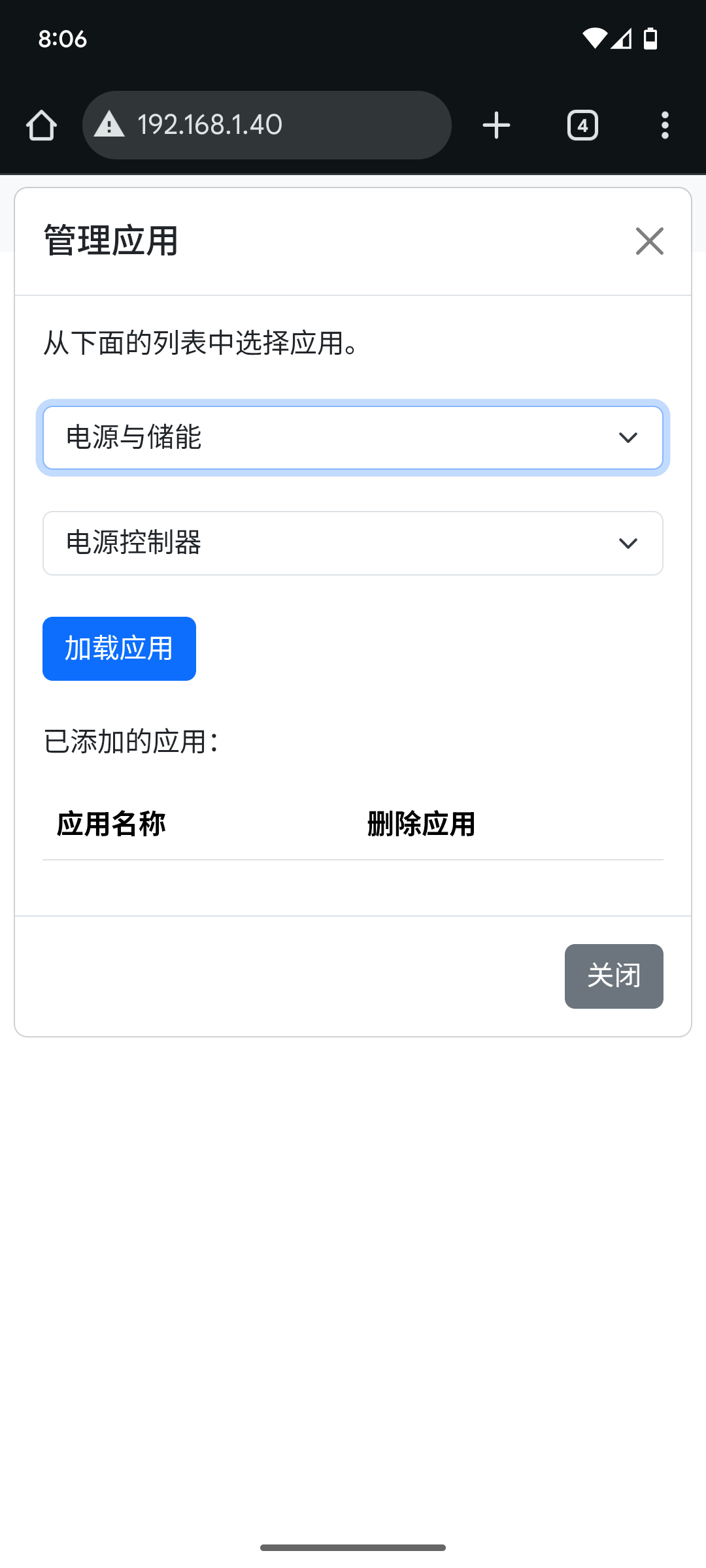

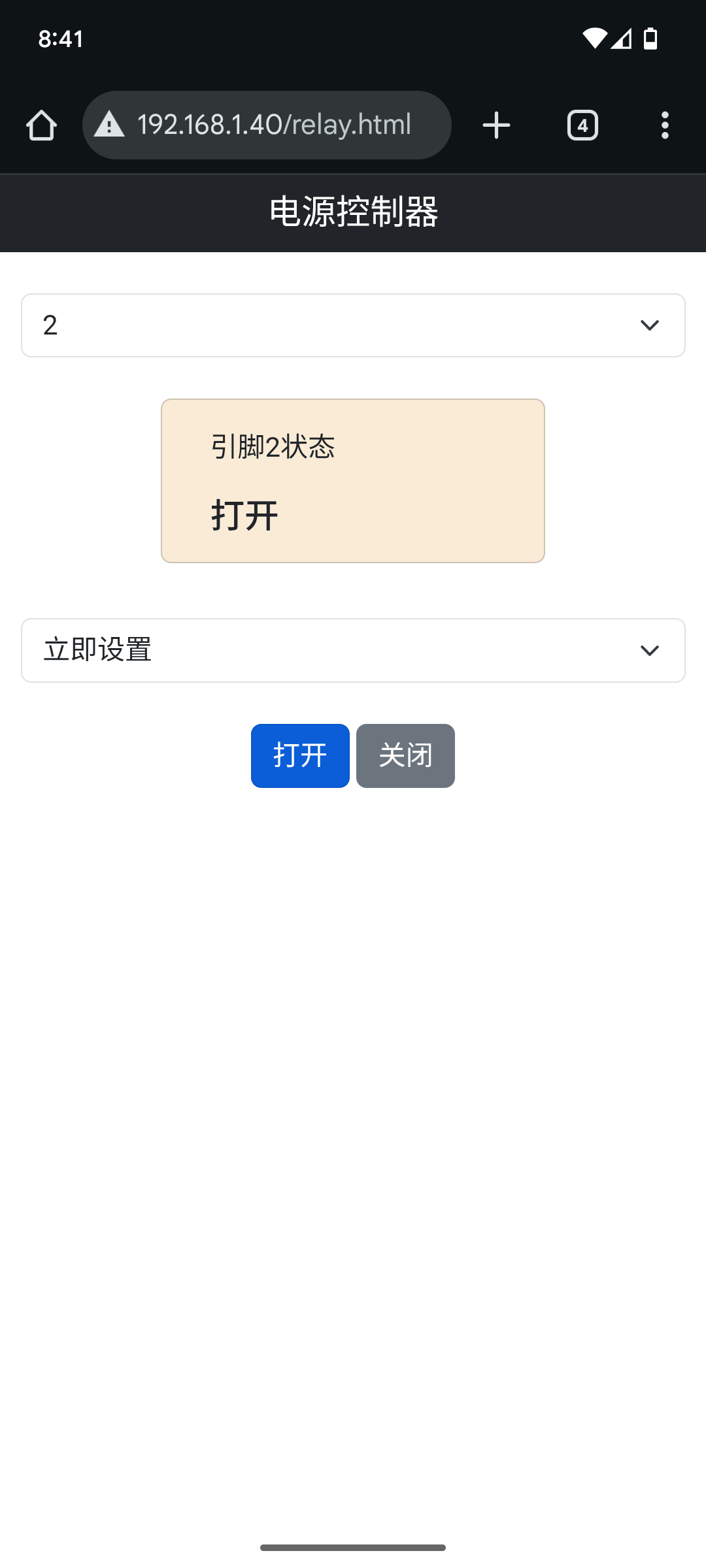

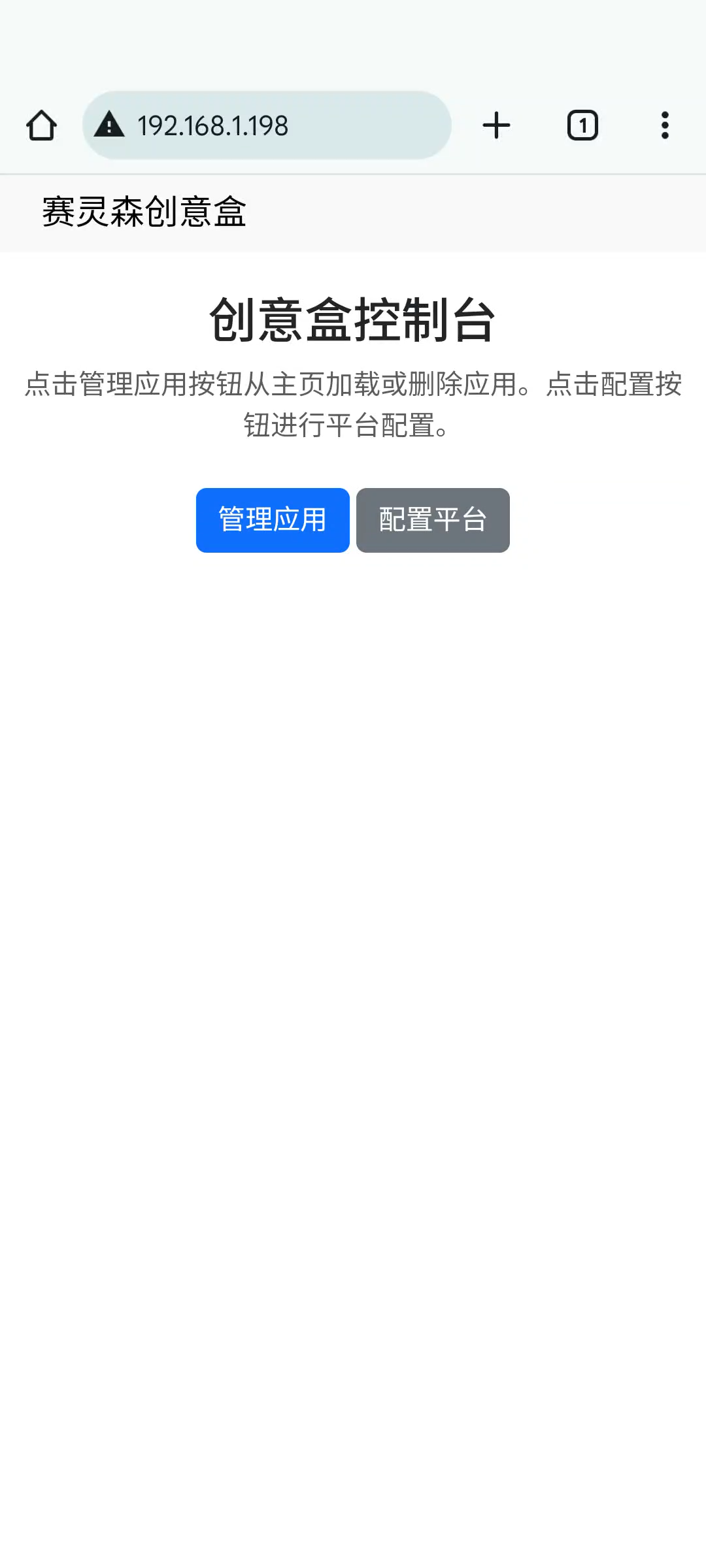

使用
原理
继电器的核心是电磁铁，它其实是一根导线线圈，当电流通过时变成临时磁铁。继电器可以被看作是一种电动杠杆，可以通过一个相对较小的电流触发，然后产生更大的电流，以此来打开另一个设备。

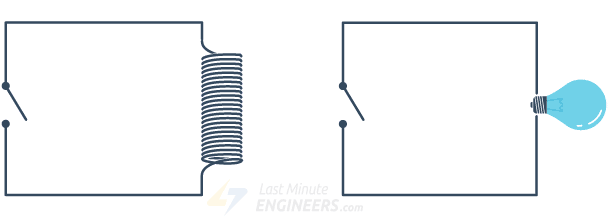

下图展示了继电器是如何连接两个电路的。
最初，两个电路都是开放的，没有电流流过它们。当第一个电路中的开关闭合后，产生一个小电流，电磁铁被激发，产生一个围绕它的磁场。激发的电磁铁吸引第二电路的触点，闭合开关并允许大电流流过，从而点亮灯泡。
当第一个电路中的电流停止流动时，第二个电路中的触点返回到原始位置，开关被打开，灯泡熄灭。
引脚分布

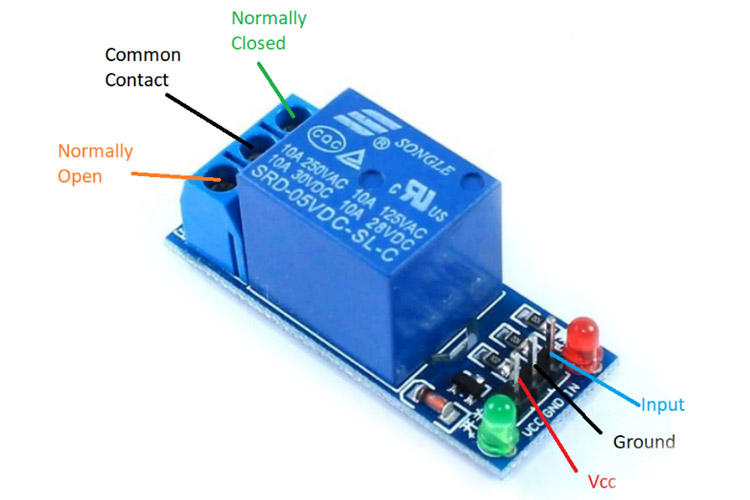

下图是一个典型的单通道继电器模块，其中三个是高电压端子（NC、COM和NO），连接到被控制的设备。
具体的引脚说明如下：
| 引脚编号 | 引脚名称 | 描述 |
|---|---|---|
| 1 | 继电器触发(input) | 输入信号以激活继电器 |
| 2 | 地(Ground) | 0V 参考电压 |
| 3 | VCC | 供电电压 |
| 4 | 常开(Normally Open) | 继电器的常开端子 |
| 5 | 公共(Common Contact) | 继电器的公共端子 |
| 6 | 常闭(Normally Closed) | 继电器的常闭端子 |
通常情况下（初始位置），COM端子连接到NC端子，而NO端子是开放的。
当电流流经线圈时，电磁铁被激发，导致开关的内部触点移动。然后，COM连接到NO端子，与NC端子断开连接。
当电流停止流经线圈时，内部触点返回到其初始位置，重新连接NC端子到COM，并重新打开NO端子。
换句话说，继电器的工作原理类似于单刀双掷开关（SPDT）。而高电压的设备连接在COM端子和NC端子之间，还是COM端子和NO端子之间，取决于设备是否应该保持通常开启或关闭的状态。
