空气质量传感器

更新: 6/13/2025 字数: 0 字 时长: 0 分钟

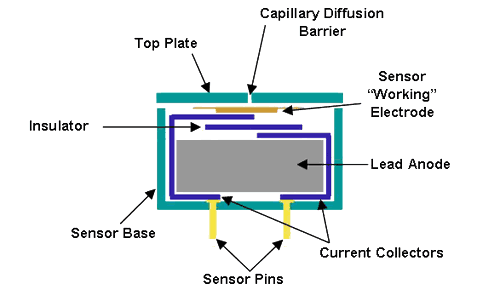

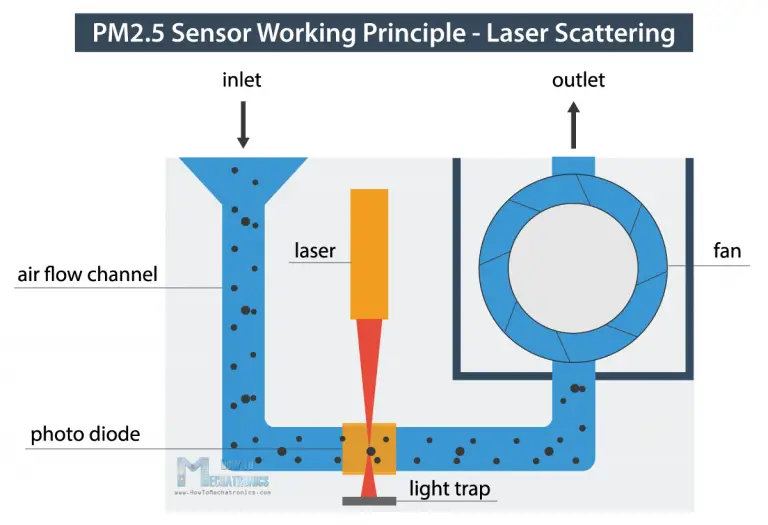

空气质量传感器用于检测和量化空气中的污染物，包括对人体健康有害的颗粒物、污染物和有害气体，以及温度、湿度等环境条件。它们可用于空气质量监测、工业气体检测、飞机上的燃烧控制器和制氧机等应用。

准备

硬件

硬件	说明	图片
创意盒平台

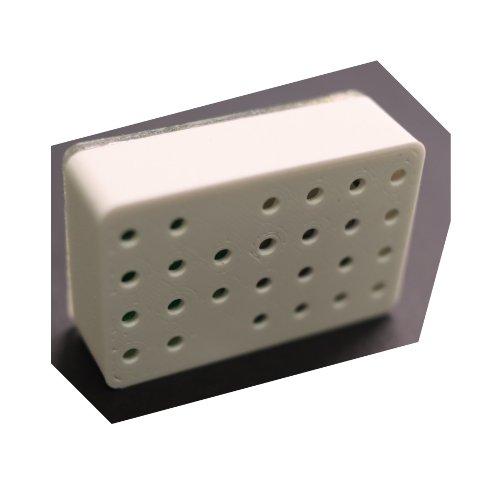

环境监测模块	购买创意盒附送

软件

软件	链接	说明
环境监测应用	链接	官方前端应用，可直接通过控制台加载和使用。

连接

连接

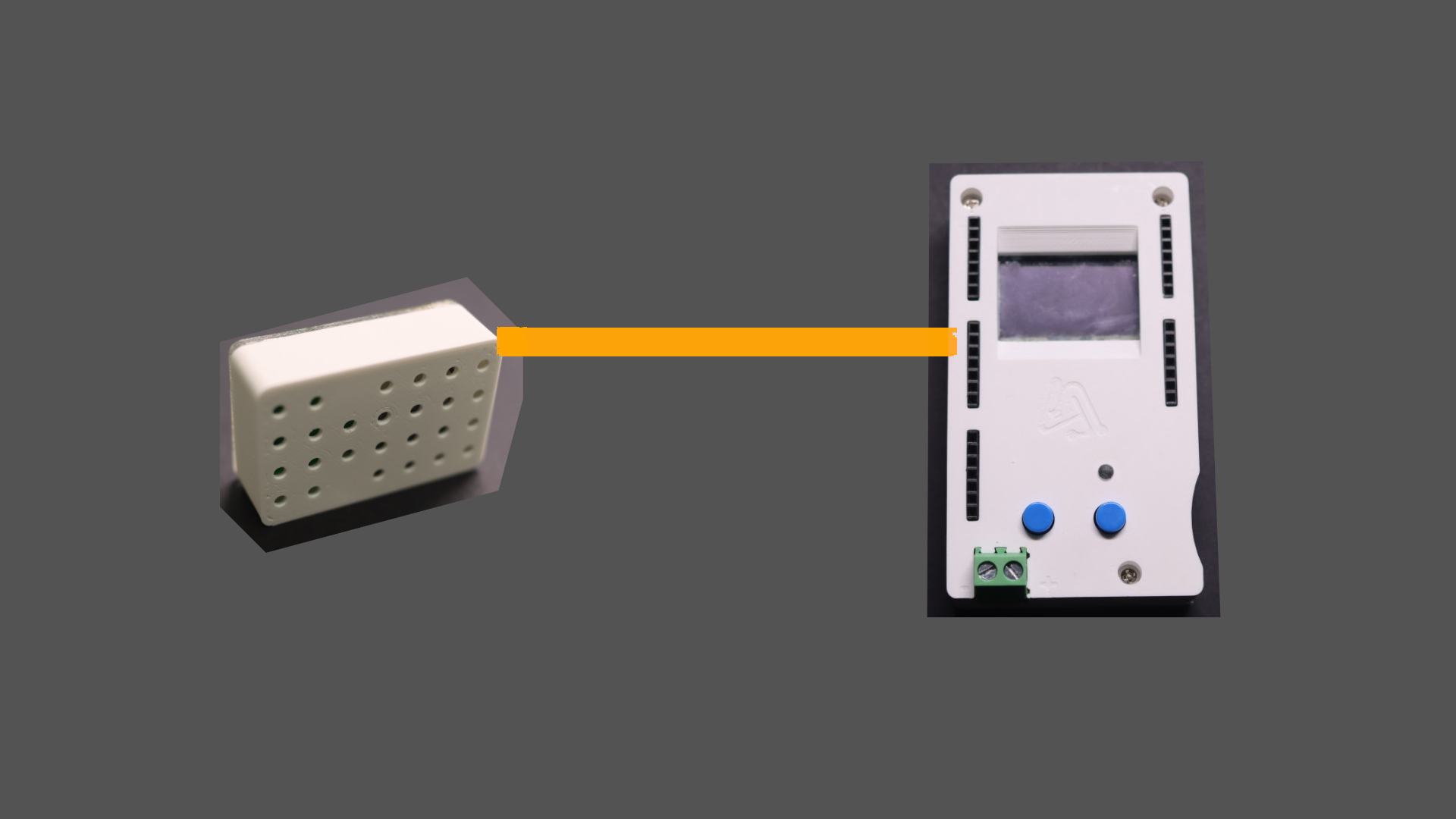

▀ 将环境监测模块和平台任意一组排针连接，上面连接的是引脚12-15

使用

读取当前空气质量信息

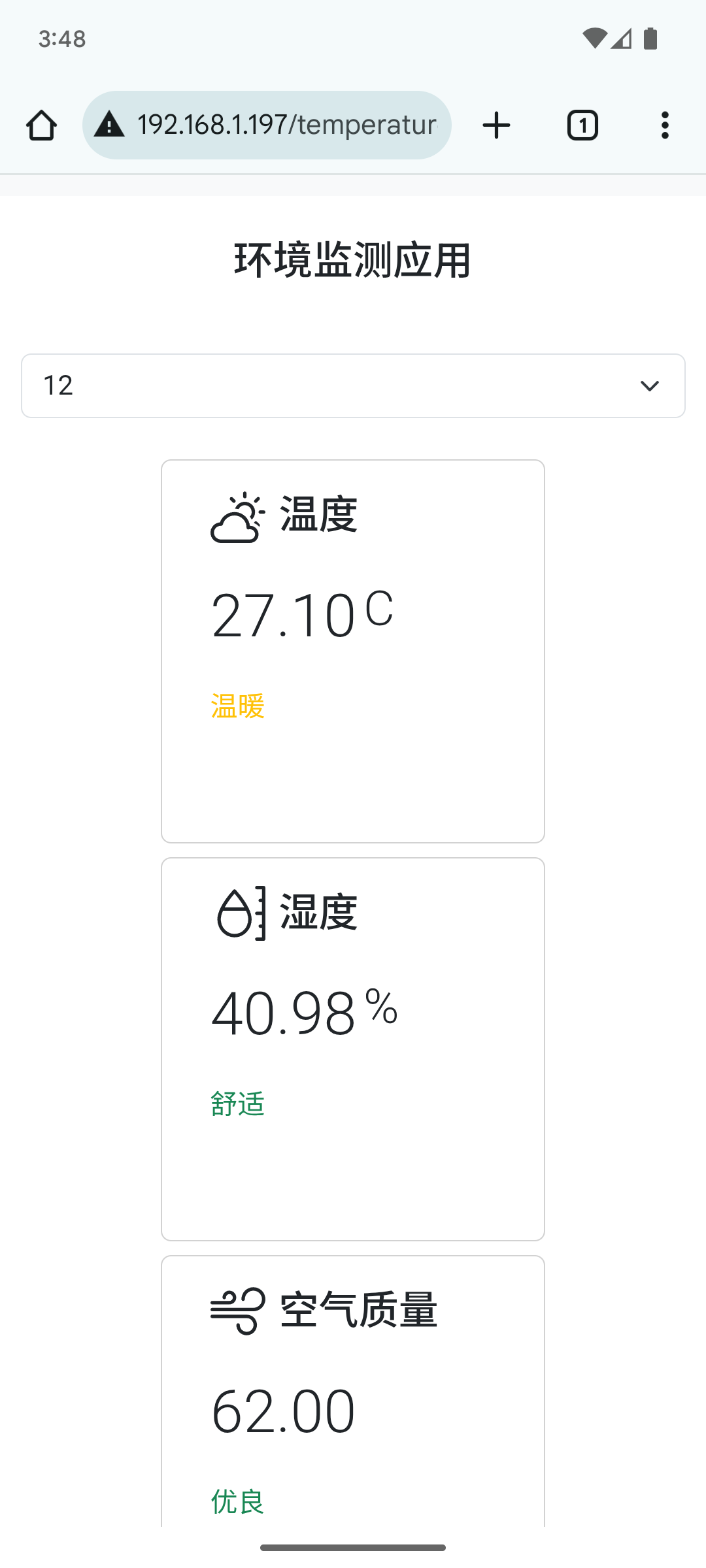

打开创意盒控制台，并加载传感器类应用中的环境监测插板应用。进入该应用，选择创意盒与环境监测模块连接的引脚编号。然后网页会自动显示出当前的空气质量信息。

提示

空气质量传感器上电后需要三至五分钟预热并产生稳定的读数。请等待其读数稳定。

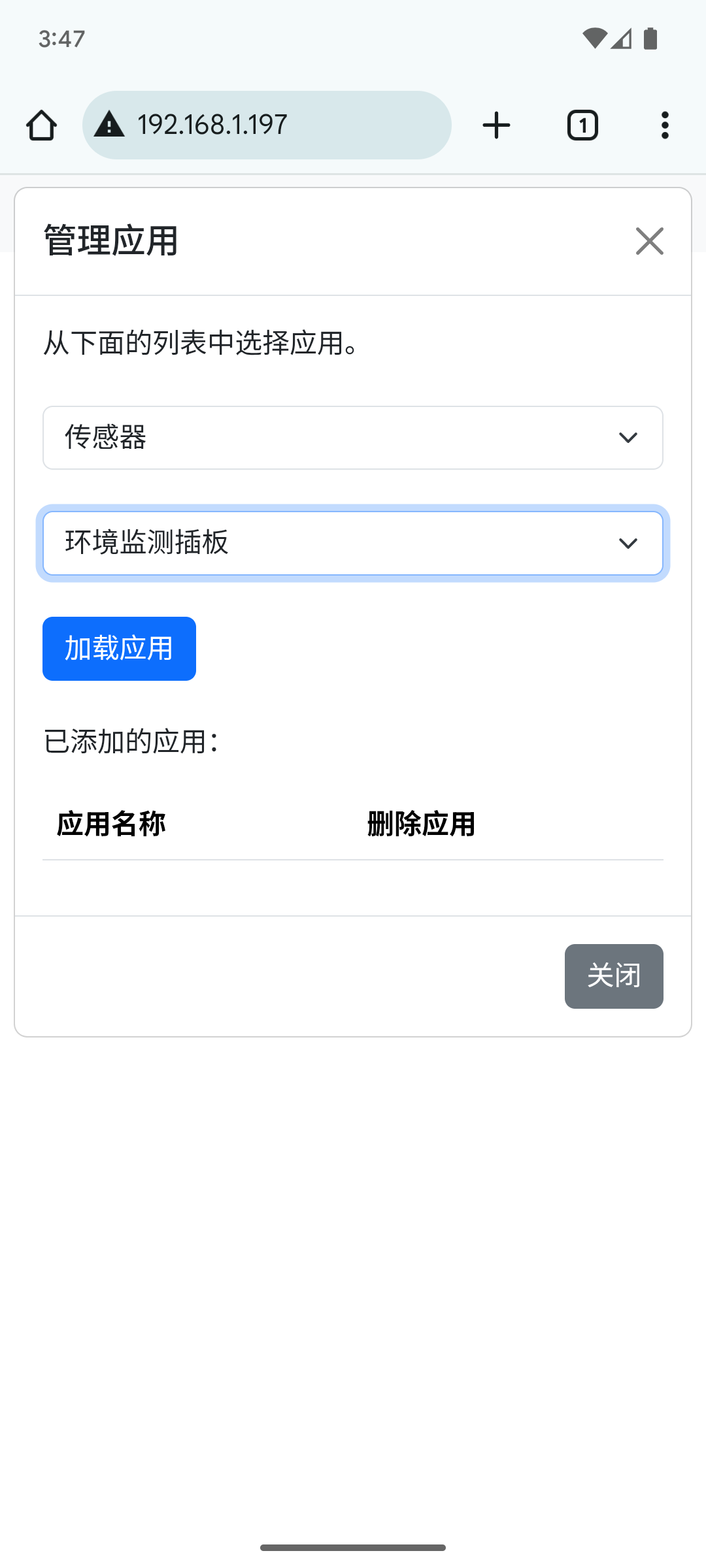

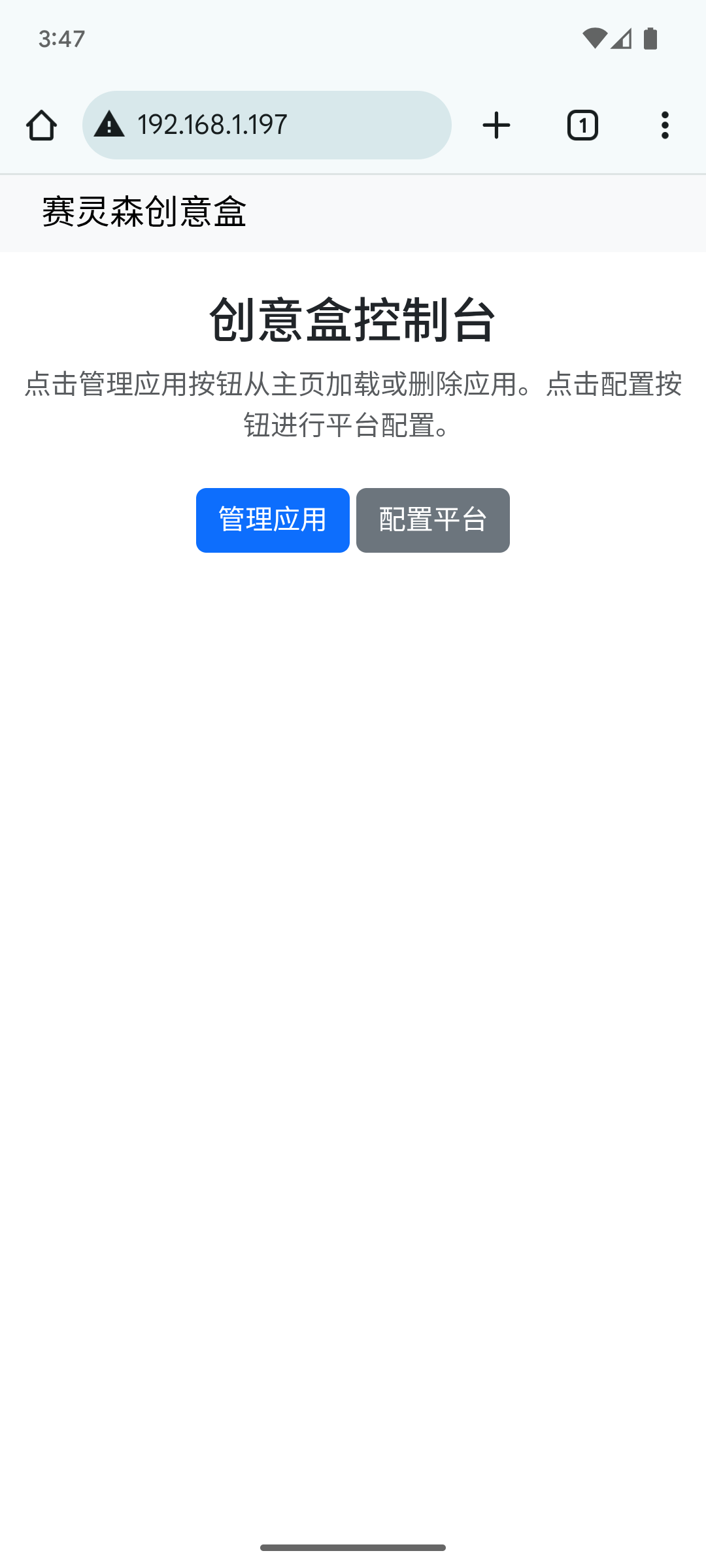

创意盒控制台	加载应用	选择引脚编号并显示当下的环境数据

原理

AGS02MA 空气质量传感器

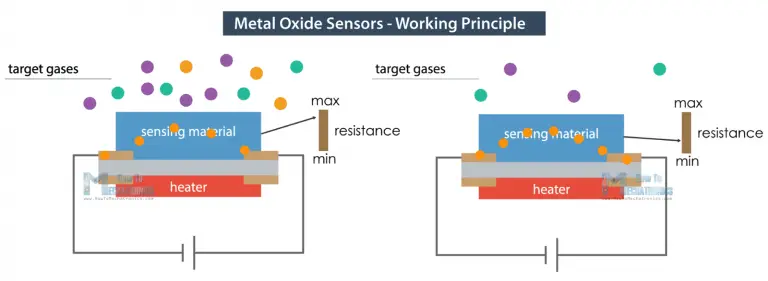

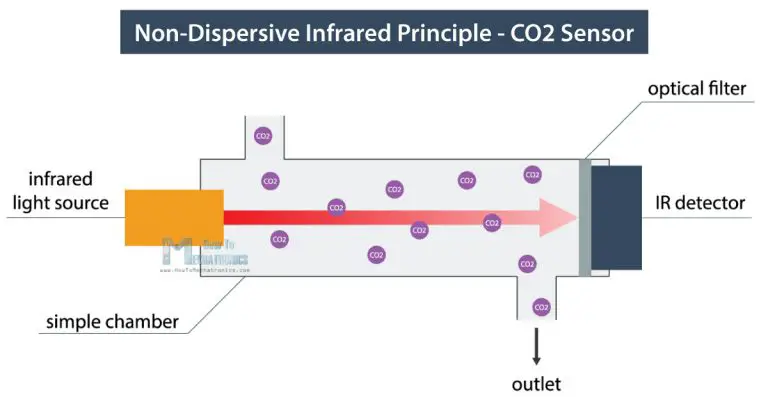

官方的环境监测模块上面集成了AGS02MA空气质量传感器。该传感器监测空气中总挥发性有机化合物(即TVOC值，如甲醛、苯、酒精、甲烷等有机挥发物)和等效二氧化碳(通过 TVOC 数据结合算法估算的 CO₂ 浓度)的浓度。采用金属氧化物半导体气敏材料（如 SnO₂、WO₃ 等），其电阻会随周围气体成分的变化而改变。当 TVOC 气体分子接触到传感器表面时，会与气敏材料发生 氧化还原反应，导致材料电阻值变化。通过测量电阻变化，间接推算出气体浓度。

参考数据手册下载

数据手册下载	链接
AGS02MA	链接

参数

参数名称	AGS02MA
工作温度	0-50C
控制接口	I2C 接口
I2C地址	0x1A
接口支持速率	小于30kHZ
工作电压	3.3V-5.5V
功耗	正常供电电流为 28mA

读取空气质量

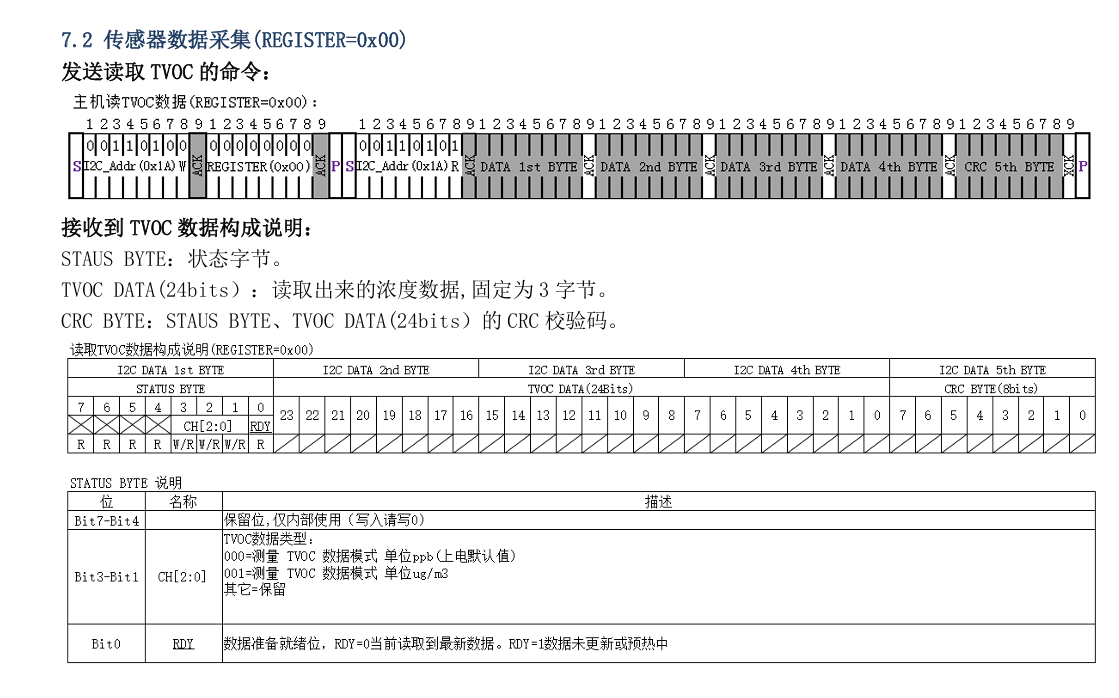

下面的截图(AGS02MA 数据手册7.2)展示了如何利用I2C接口读取AGS02MA的空气质量信息。

• 首先通过I2C接口写一字节数据，数据为0x0。
• 然后通过I2C接口读五字节数据，第一个字节是状态字节，接下来是三个字节的有机化合物浓度数据，最后是一个校验字节。

空气质量的计算

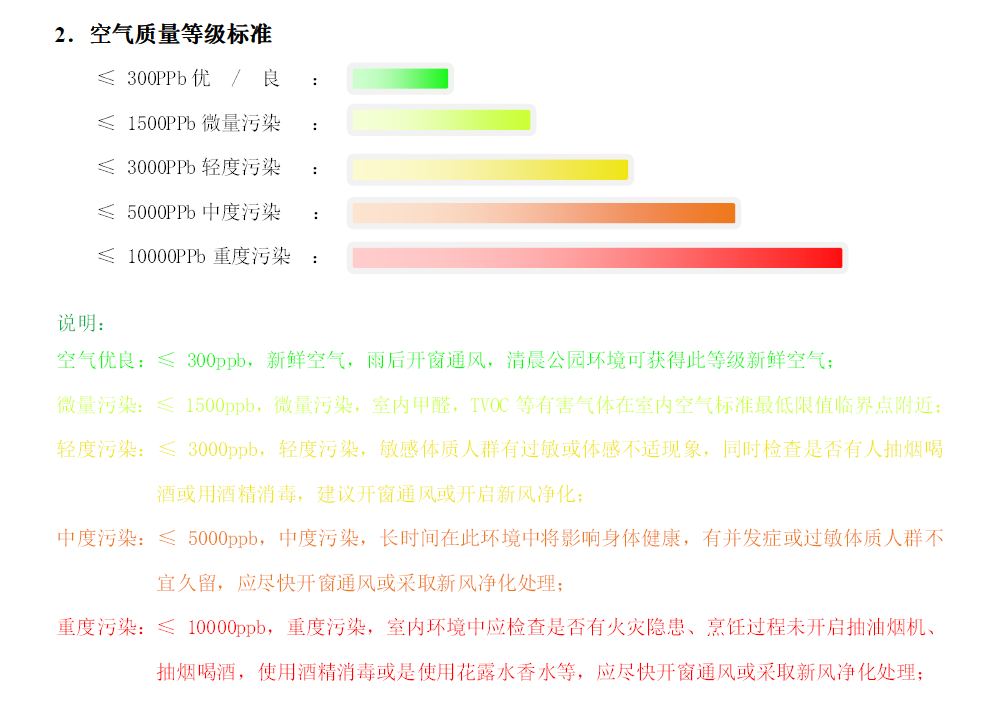

当得到有机化合物的浓度数据后，请参考下图得到对应的空气质量。
