霍尔传感器

更新: 6/13/2025 字数: 0 字 时长: 0 分钟

霍尔传感器可以检测磁场的存在和大小。 它的输出电压与磁场的强度成正比，可以将磁场的变化，转化成输出电压的变化。

准备

硬件

硬件	说明	图片
创意盒平台
电源信号模块	购买创意盒附送

下面的霍尔传感器二选一即可

硬件	说明	图片

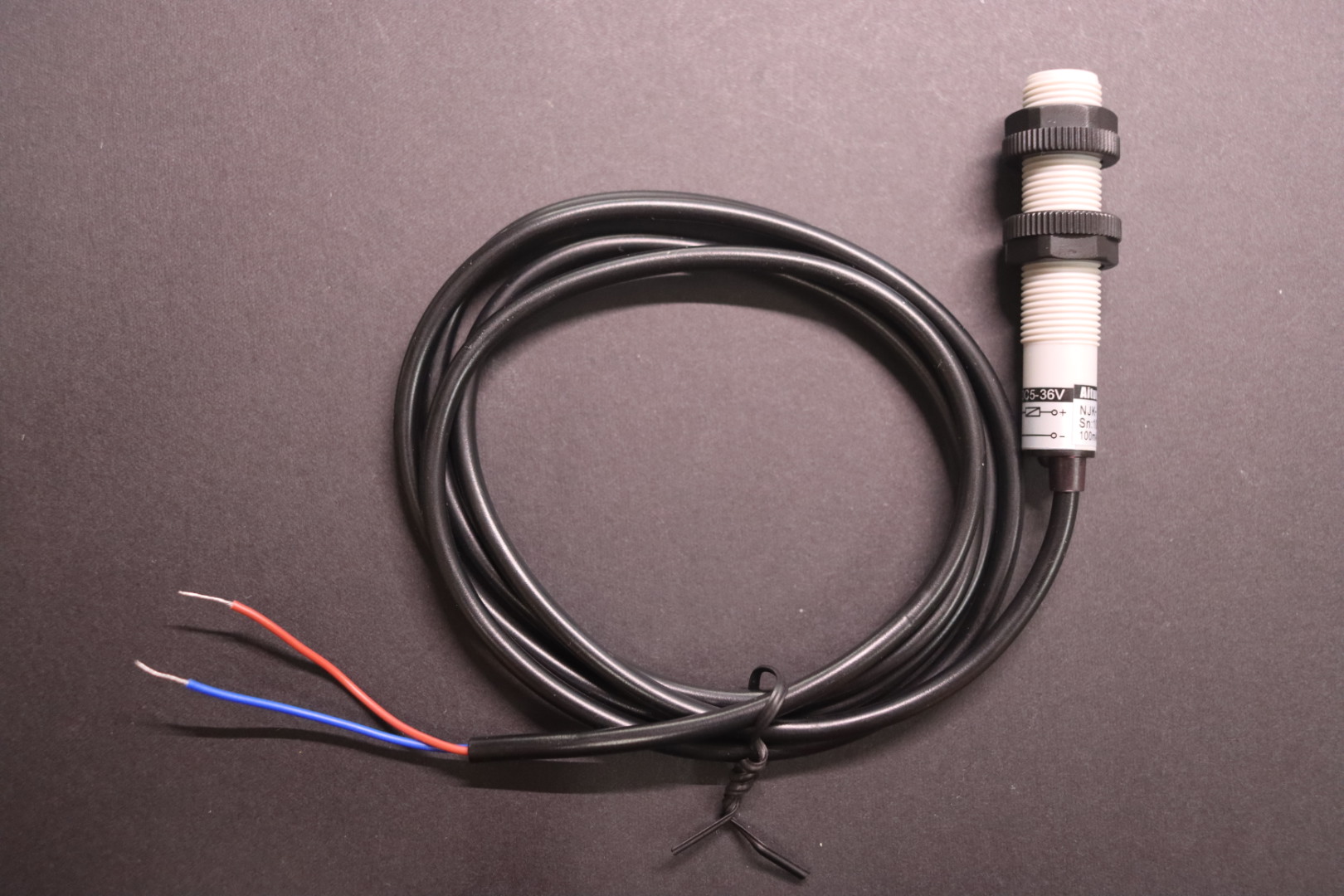

霍尔开关传感器	淘宝购买链接，选择“二线常开+磁铁”版本
霍尔开关传感器	淘宝购买链接

软件

软件	链接	说明
测试应用	链接	官方前端应用，可直接通过控制台加载和使用。

连接

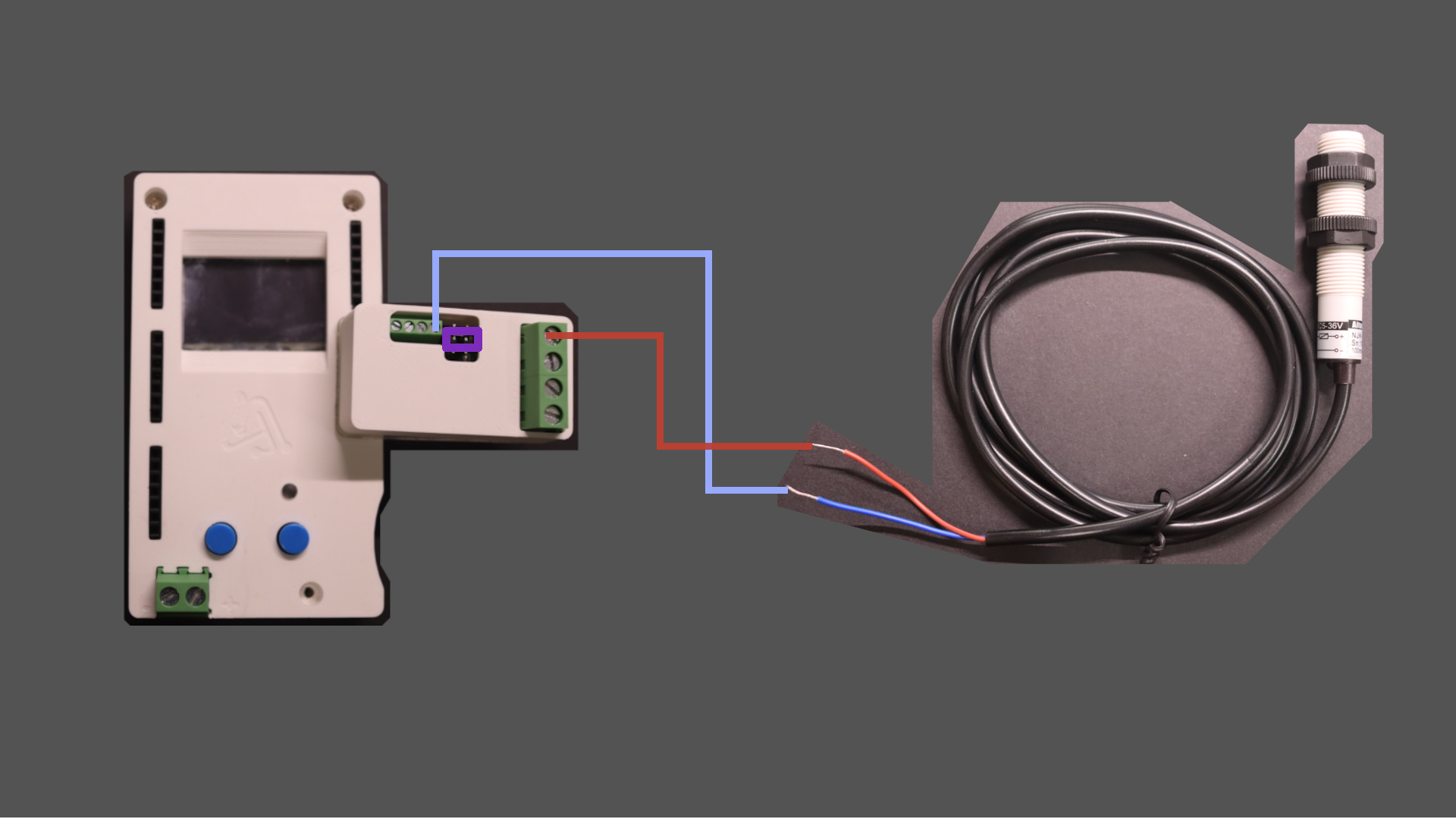

连接
电源信号模块插到创意盒的任意排针，上图是平台引脚4-7
▀ 霍尔传感器蓝线接地，和电源信号模块的地连接。
▀ 霍尔传感器信号红线和电源信号模块的信号输出端口连接。上图霍尔传感器的信号线和电源信号模块的信号输出1端口连接。
▀ 请将跳线帽调至5V输出位置

使用

打开创意盒控制台，并加载API测试应用。进入该应用，依次发送下方的两个JSON请求。当磁铁靠近霍尔传感器时，平台绿色的LED点亮；反之当磁铁离开霍尔传感器时，绿色的LED熄灭。

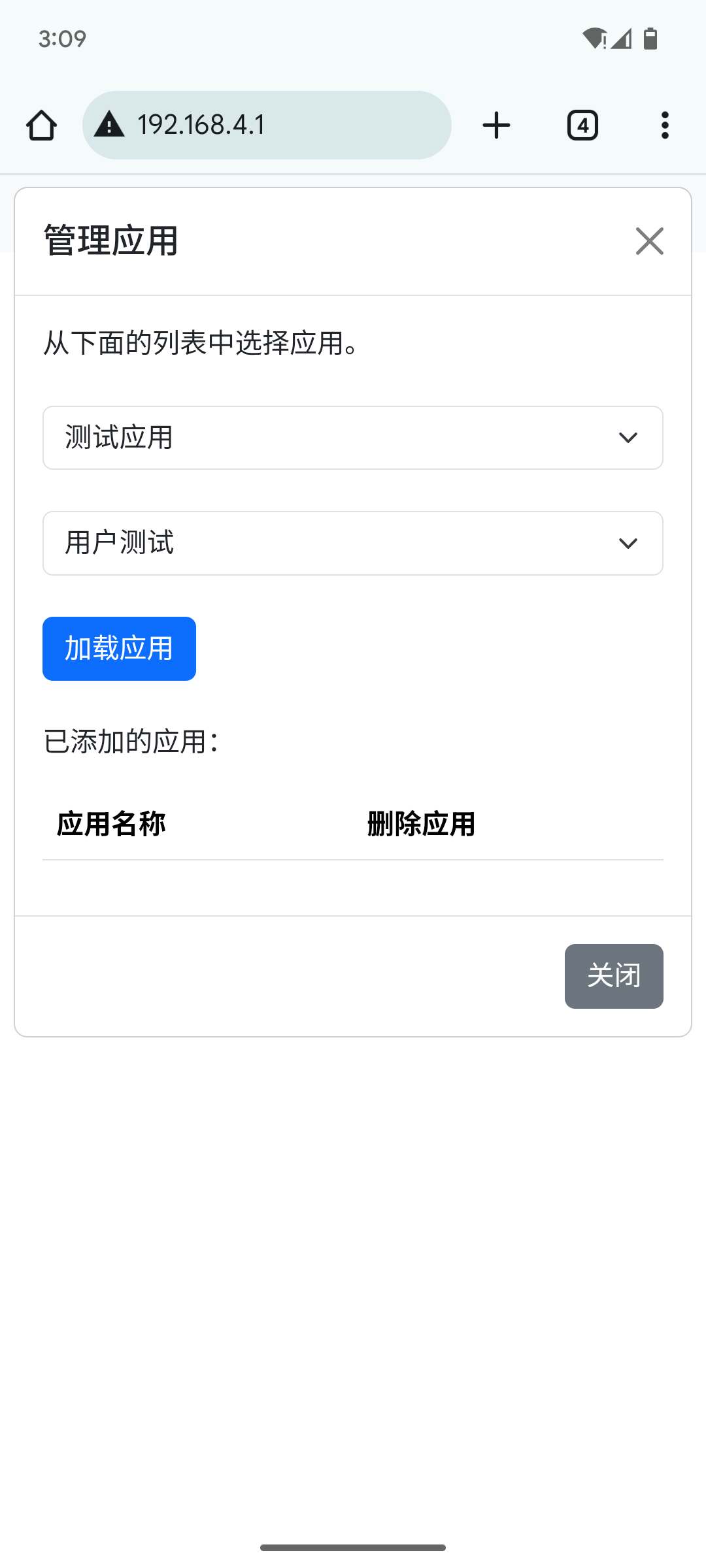

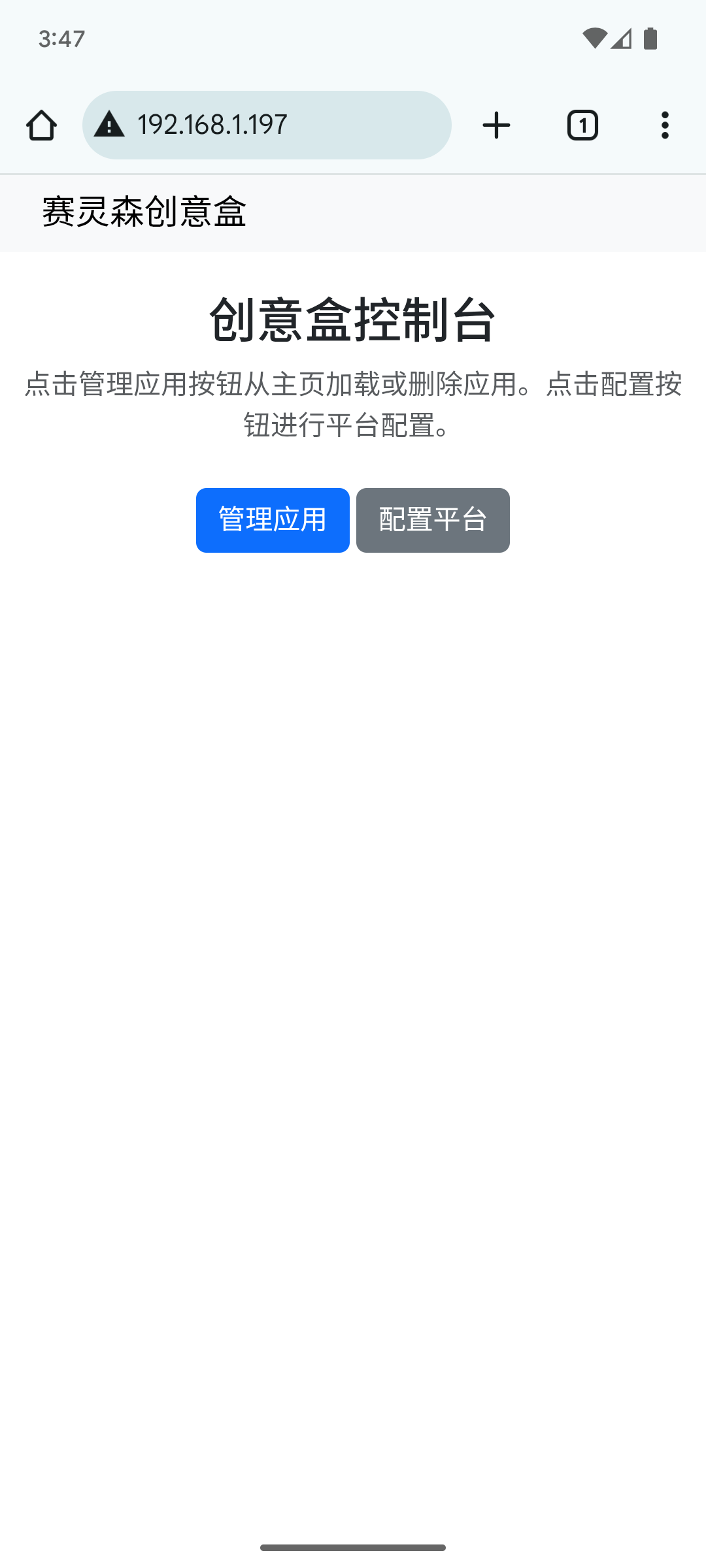

创意盒控制台	加载应用	发送第一个请求，当霍尔传感器检测到磁铁靠近时，点亮绿色LED灯	发送第二个请求，当霍尔传感器检测到磁铁离开时，关闭绿色LED灯

• 当霍尔传感器监测到磁铁靠近时，信号线会高电平变成低电平。下面的JSON请求告诉平台当检测到信号线有下降沿时，打开绿色LED灯。

{
  "event":"pinstate",
  "pin": 4,
  "trigger": "falling",
  "debounce": 10,
  "actions": [["gpio", "led", "output",0]]
}

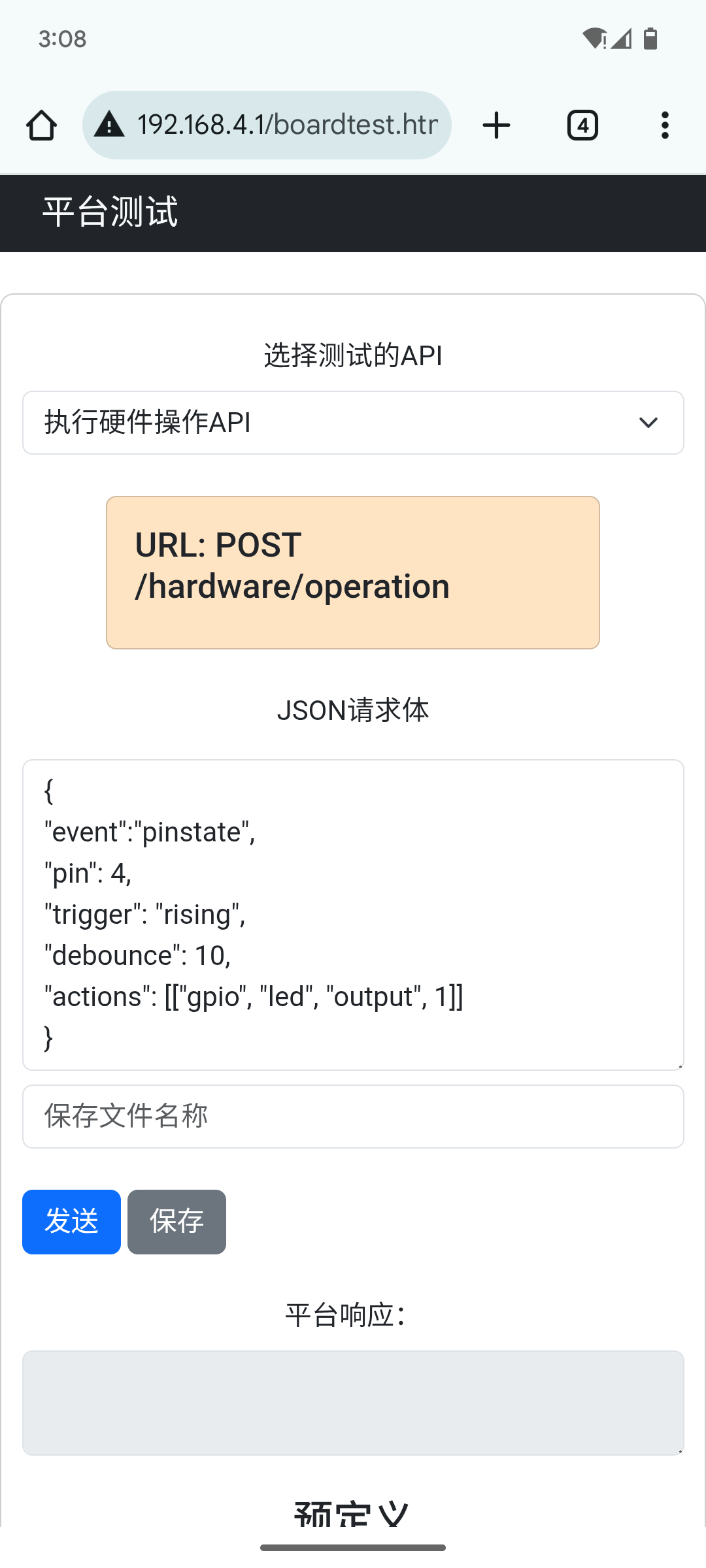

• 当霍尔传感器监测到磁铁离开时，信号线会从低电平变成高电平。下面的JSON请求告诉平台当检测到信号线有上升沿时，关闭绿色LED灯。

{
  "event":"pinstate",
  "pin": 4,
  "trigger": "rising",
  "debounce": 10,
  "actions": [["gpio", "led", "output",1]]
}

原理

霍尔效应(Hall Effect)

霍尔效应是一种基本的物理现象，即当固体导体放置在一个磁场内，且有电流通过时，导体垂直于电流方向和磁场线方向之间会产生电压差，称为霍尔电压。这种效应用于霍尔传感器中，用于测量磁场、检测磁铁的存在以及确定其极性。

由于霍尔元件产生的电势差很小，故通常将霍尔元件与放大器电路、温度补偿电路及稳压电源电路等集成在一个芯片上，就是霍尔传感器，也叫霍尔集成电路（Hall Effect IC）。

类型

霍尔传感器分为线性型、开关型和锁存器型三种。

• 线性型霍尔传感器输出模拟信号。它的输出电压与外加的磁场强度成正比，用于检测绝对位置或角度运动。

• 开关型霍尔传感器输出数字信号。它有一个预定的磁感应强度的阈值。当低于这个值时，传感器输出低电平；当高于这个值时，传感器输出高电平。用于简单的开关或开闭应用。

• 锁存器型霍尔传感器。它可以用来确定旋转编码的速度和方向，以及电机换向的位置。

应用

霍尔传感器具有对磁场敏感、结构简单、体积小、频率响应宽、输出电压变化大和使用寿命长等优点，因此，在测量、自动化、计算机和信息技术等领域得到广泛的应用,包括：

• 接近检测：霍尔传感器可用于检测磁性物体的接近。例如，在汽车应用中，它们常用于感知曲轴或凸轮轴的位置，以用于发动机定时。

• 电流检测：在某些情况下，霍尔传感器可以通过感知电流流动产生的磁场来测量电路中的电流。

• 开关：霍尔传感器可用作开关，应用于门（或窗户）的开合传感器、安全系统和磁性编码器等应用中。

• 速度和位置检测：它们可以确定旋转部件的速度和位置，例如防抱死制动系统（ABS）中的车轮转速、电动自行车速度检测，或无刷直流电机（BLDC）控制。

霍尔传感器因其可靠性、耐用性和能够在恶劣环境中工作的能力而备受重视，成为各种电子和汽车系统中的重要组件。
