触摸传感器

更新: 6/13/2025 字数: 0 字 时长: 0 分钟

触摸传感器用于检测和响应物理触摸或压力。它通常用于各种电子设备和系统，以使用户以直观和用户友好的方式与它们互动。触摸传感器已经成为现代技术的基本组成部分，广泛应用于智能手机、平板电脑、笔记本电脑、信息亭和许多其他应用中。

准备

硬件

硬件	说明	图片
创意盒平台

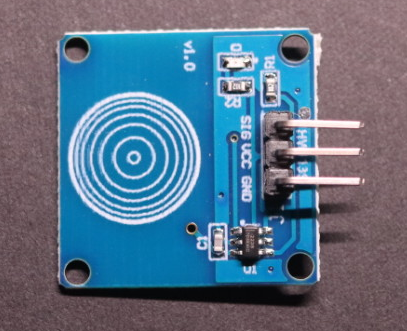

触摸传感器	淘宝购买链接
杜邦线	淘宝购买链接，请选择公对母类型

软件

软件	链接	说明
测试应用	链接	官方前端应用，可直接通过控制台加载和使用。

连接

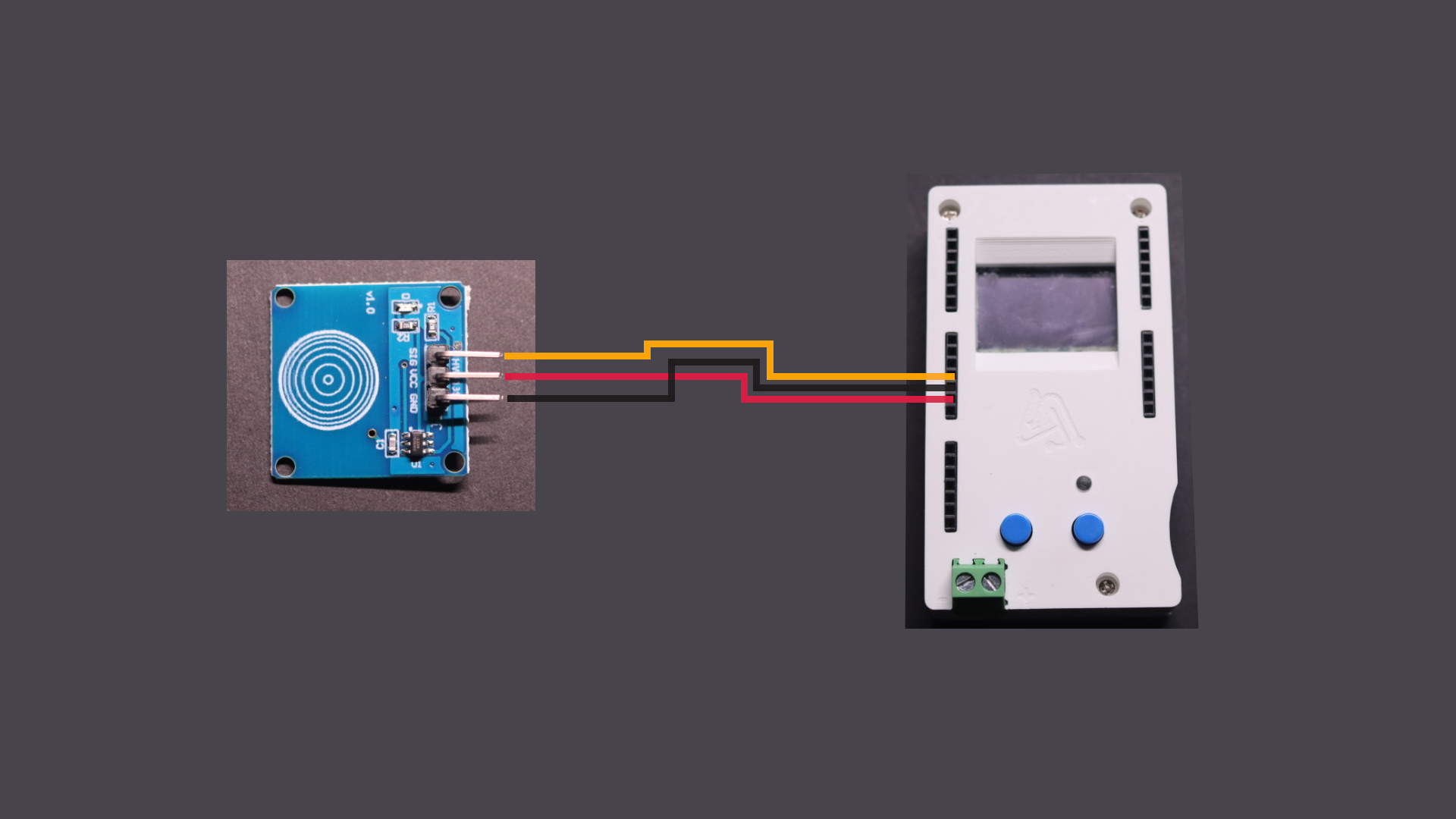

连接
▀ 触摸传感器电源VCC和平台3.3V电源连接。
▀ 触摸传感器GND和平台GND地连接。
▀ 触摸传感器SIG信号线和平台任意引脚连接，上图为平台引脚12。

使用

打开创意盒控制台，并加载API测试应用。进入该应用，依次发送下方的两个JSON请求。当用手指接触触摸传感器时，平台绿色的LED点亮；当手指离开触摸传感器时，绿色的LED熄灭。

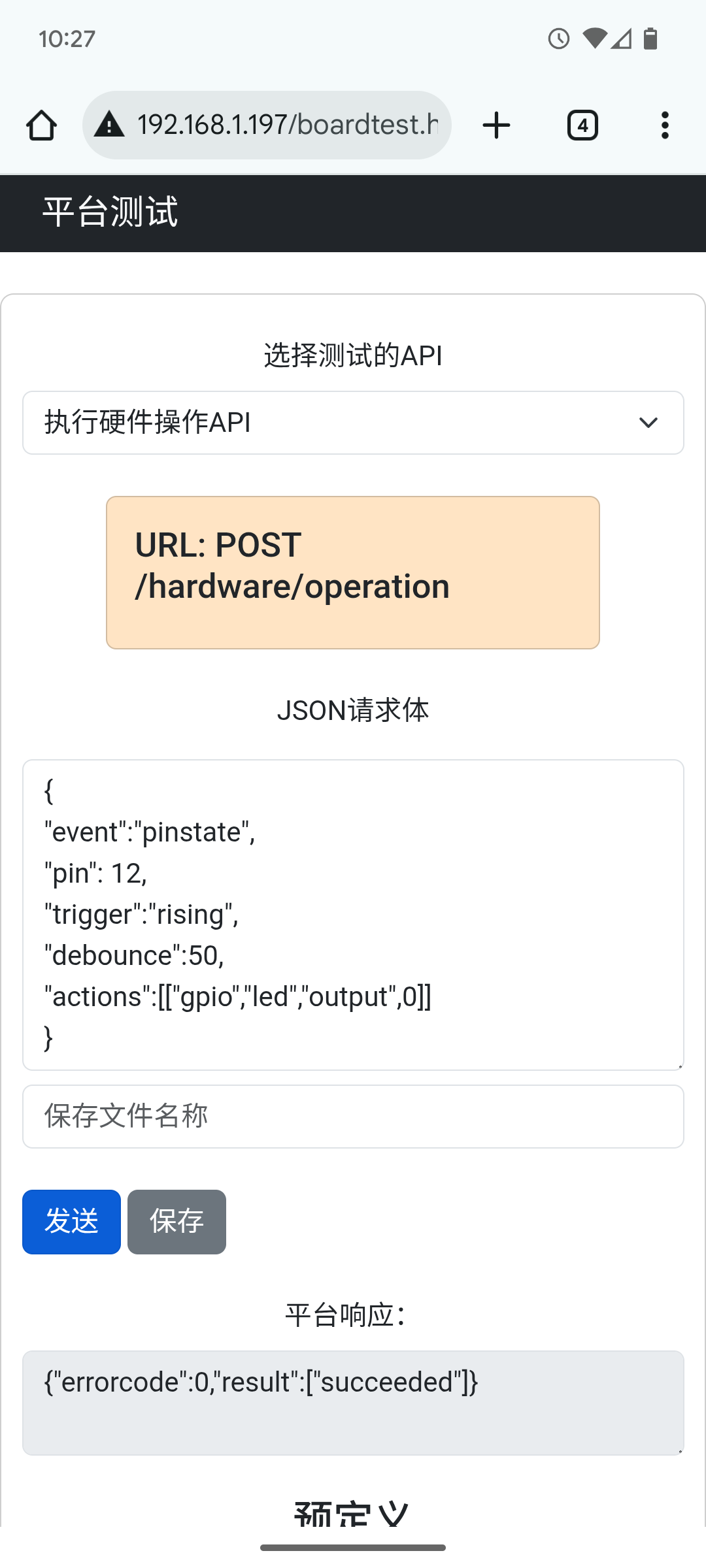

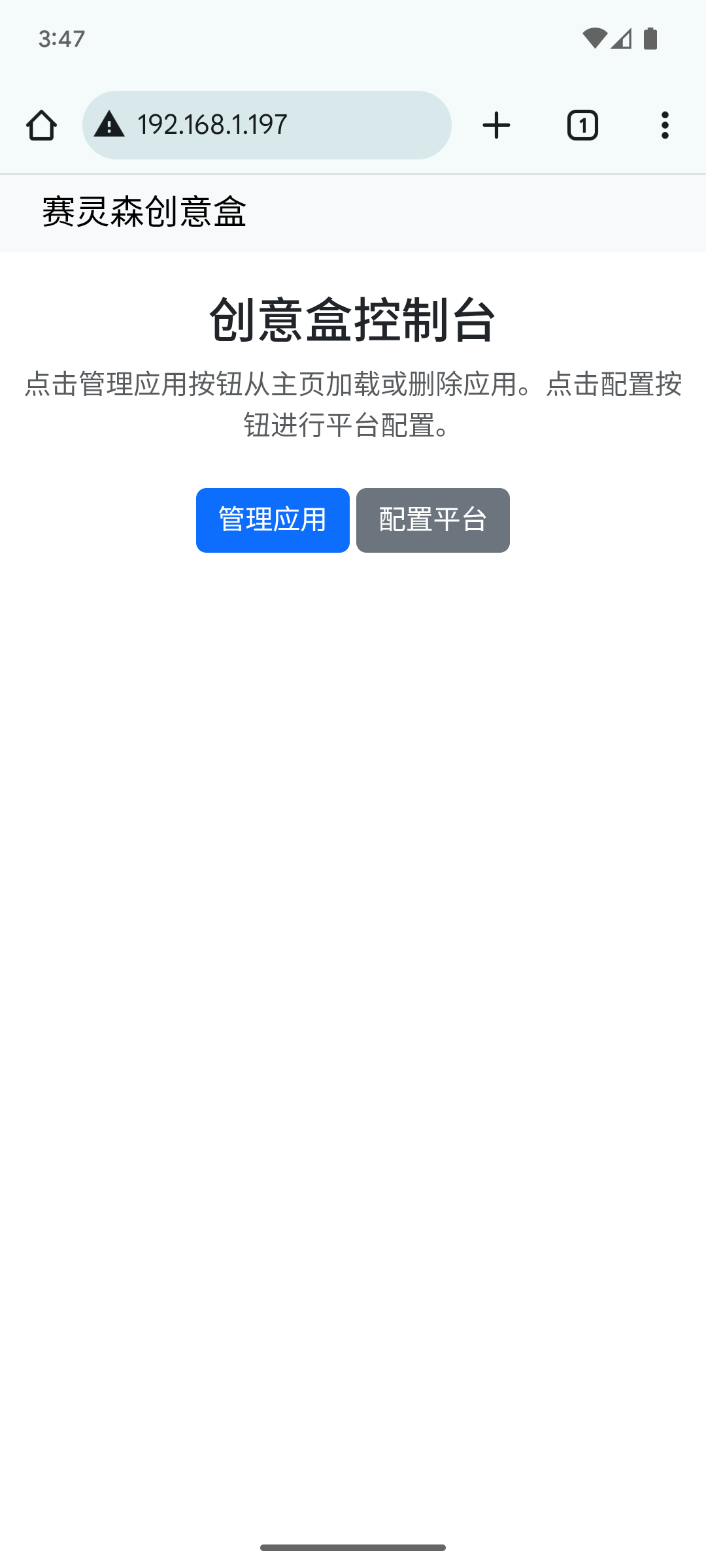

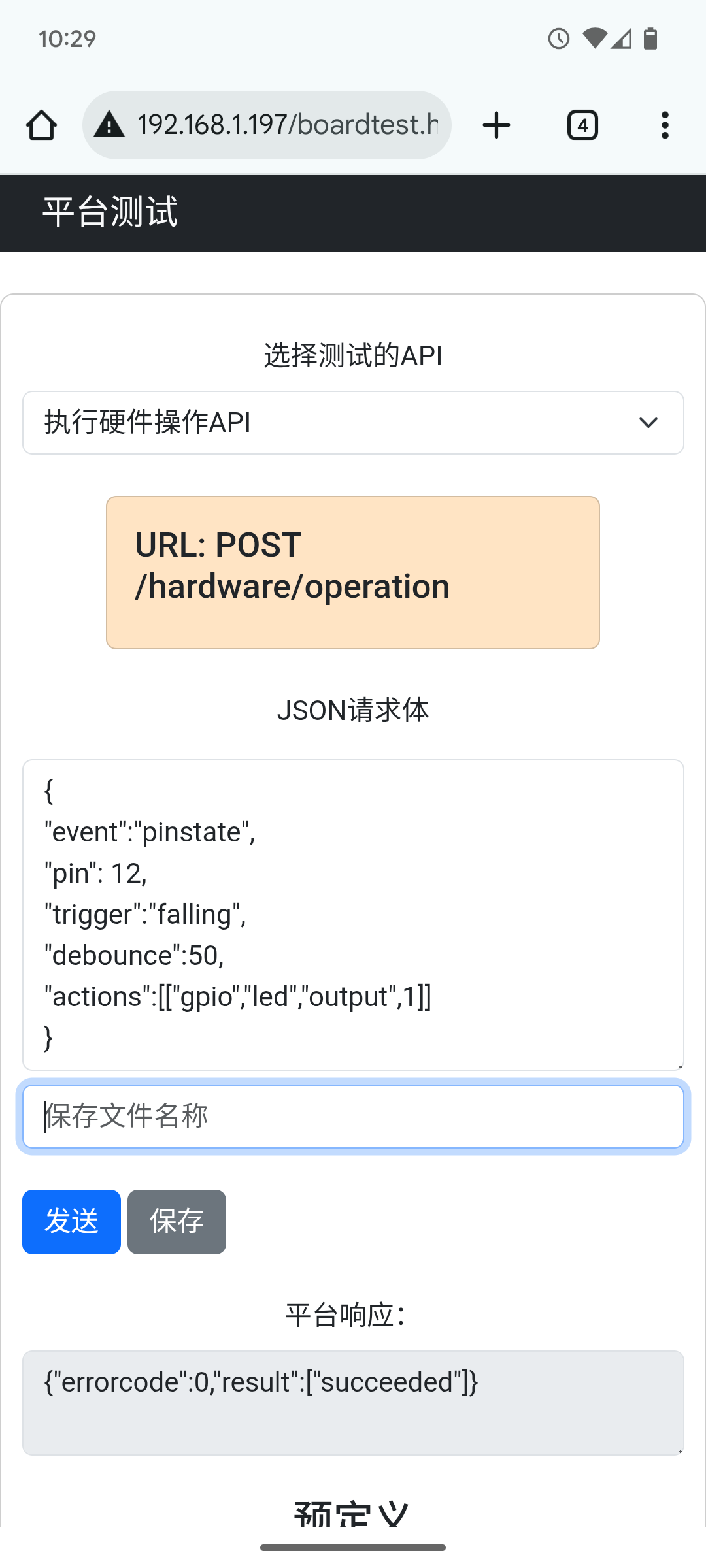

创意盒控制台	加载应用	发送第一个请求，当手指接触触摸传感器时，点亮绿色LED灯	发送第二个请求，当手指离开触摸传感器时，关闭绿色LED灯

• 当手指接触触摸传感器时，触摸传感器的SIG信号线会低电平变成高电平。下面的JSON请求告诉平台当检测到信号线有上升沿时，打开绿色LED灯。

{
  "event":"pinstate",
  "pin": 12,
  "trigger": "rising",
  "debounce": 50,
  "actions": [["gpio", "led", "output",0]]
}

• 当手指离开触摸传感器时，触摸传感器的SIG信号线会从高电平变成低电平。下面的JSON请求告诉平台当检测到信号线有下降沿时，关闭绿色LED灯。

{
  "event":"pinstate",
  "pin": 12,
  "trigger": "falling",
  "debounce": 50,
  "actions": [["gpio", "led", "output",1]]
}

原理

触摸传感器通过检测其表面的物理接触来工作。当用户触摸传感器的表面时，它会通过发送信号给连接的电子设备或系统来响应。这些信号可用于执行特定功能，例如在屏幕上选择项目、移动光标或执行命令。

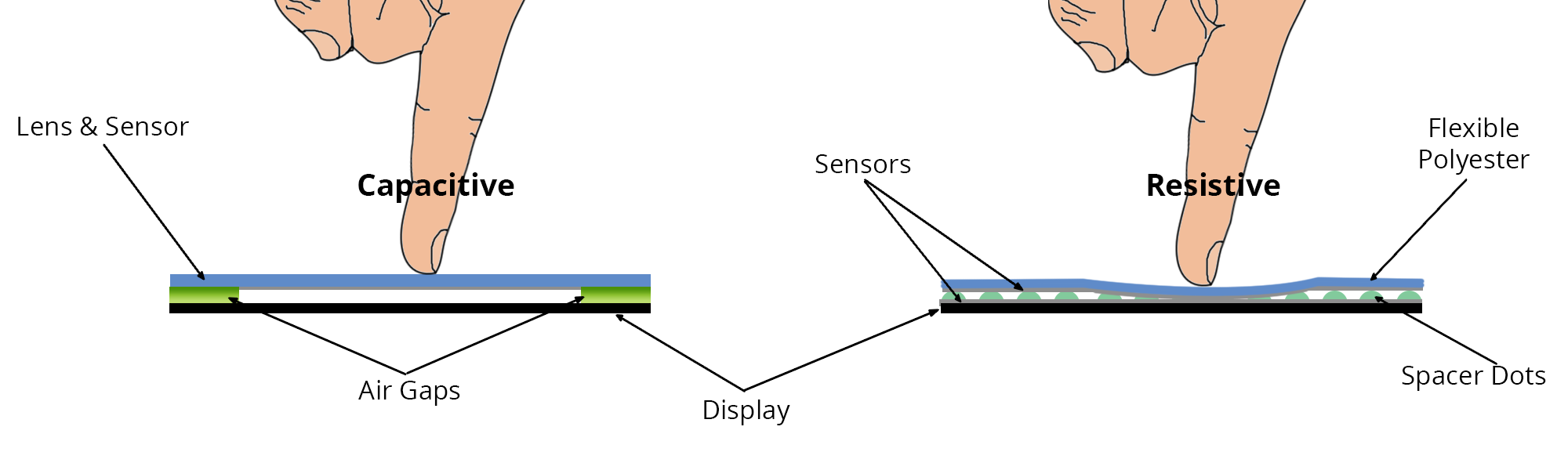

触摸传感器主要有以下几种类型：

• 电容触摸传感器： 利用人体电容来检测触摸。当导电物体（例如手指）触摸屏幕时，它会改变该点的电容，从而产生电信号。
• 电阻触摸传感器： 由两层分开的层组成，之间有绝缘间隙。当按下顶层时，它与底层接触，产生电流。

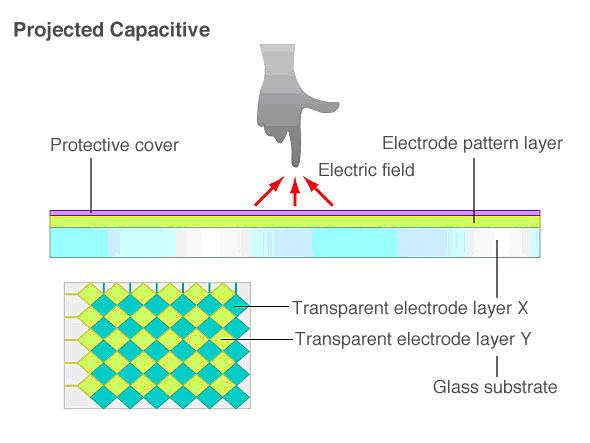

电容触摸传感器

电容触摸传感器通过检测电容变化来检测触摸。它们比电阻式的更加敏捷、坚固、耐用，成本也更低，所以非常流行。

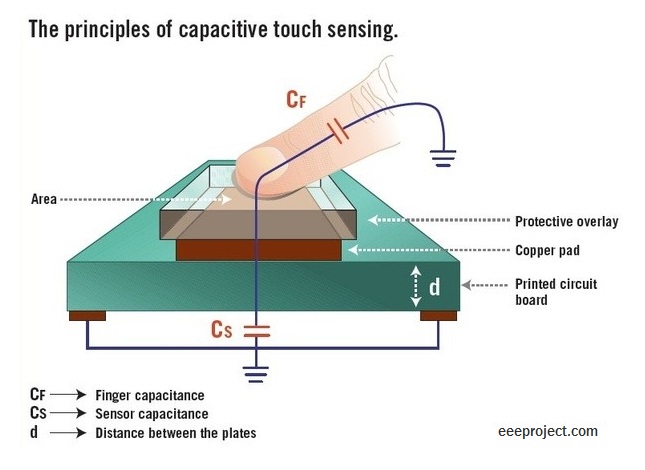

在电容式触摸传感器中，电容测量电路持续测量电容CS。如果任何导电物体（例如我们的手指）触摸了传感器，电容会增加。电容测量电路再将检测到的电容变化转换为信号。

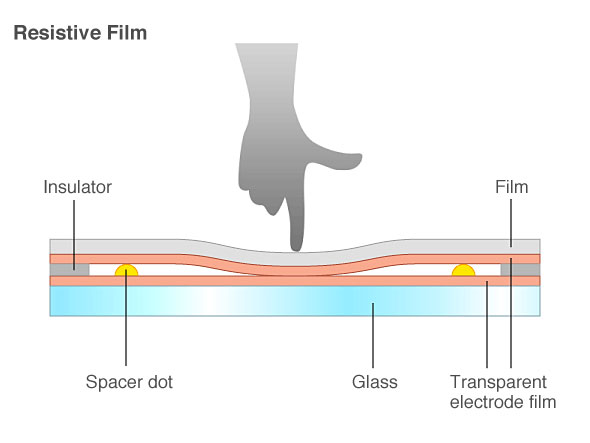

电阻触摸传感器

电阻触摸传感器通过感知施加在表面上的压力来工作。它们可以感知来自非导电材料的压力，比如笔、棒或戴手套的手指，所以应用场景很广泛。

电阻触摸传感器由两个导电层组成，它们之间有非常小的距离。当顶层和底层接触时，它们产生电位差。下图电路展示了电阻式触摸传感器的基本工作原理。外界的施压会形成一个闭合电路，产生电流变化。

应用

• 移动设备：智能手机、平板电脑和智能手表。
• 计算机：笔记本电脑、台式计算机显示器和一体机。
• 信息亭：公共信息终端和自助服务亭。
• 零售和酒店业：销售点（POS）系统和数字标牌。
• 工业控制面板：用于制造和自动化。
• 汽车：车辆信息娱乐系统中的触摸屏。
