电源监控传感器

更新: 6/6/2025 字数: 0 字 时长: 0 分钟

电流计是一种用于测量电路中电流大小的仪器。测量电流在电子产品中非常重要，比如电池管理系统中，实时监测充放电电流，防止过流/短路。监测用电器的电流，可以监测能耗，实现节能或故障预警。车灯监测通过检测电流实现，正常工作时电流稳定，断路时电流为零，由此判断车灯状态。

准备

硬件

硬件	说明	图片
创意盒平台

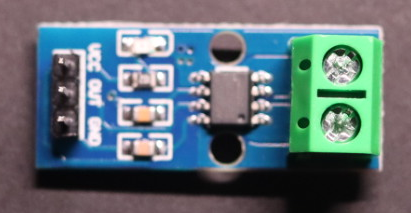

ASC712	淘宝购买链接，基于霍尔效应的电源监控传感器，选择所需的测量电流量程。
480欧姆电阻	淘宝购买链接。不需完全一样，480欧姆附近的阻值皆可。
杜邦线	淘宝购买链接，请选择公对母类型

用电器准备：

提示

除了使用灯带作为用电器，您也可以使用其他用电器，比如电机等用电设备。

硬件	说明	图片
电源信号模块	购买创意盒附送
WS2812 灯带	淘宝购买链接，您可以控制灯带上每个LED的颜色

软件

软件	链接	说明
电流监控应用	链接	官方前端应用，可直接通过控制台加载和使用。
灯带控制应用	链接	官方前端应用，可直接通过控制台加载和使用。

连接

连接
▀ ASC712模块信号输出口和平台任意引脚连接。上图中连接的为平台引脚4。
▀ ASC712模块的地信号和平台的地连接。
▀ ASC712模块的电源信号和平台的5V电源连接。
▀ ASC712的接线端子连接测量信号，这里一端连接5V电源，另一端连接灯带的电源输入。

灯带的连接方式请参考：灯带

使用

提示

点击开始按钮时，应用会对ASC712模块进行校准，需要保证用电器处于关闭状态。

以下的步骤截图为手机网页端，请使用电脑浏览器得到更好的效果。

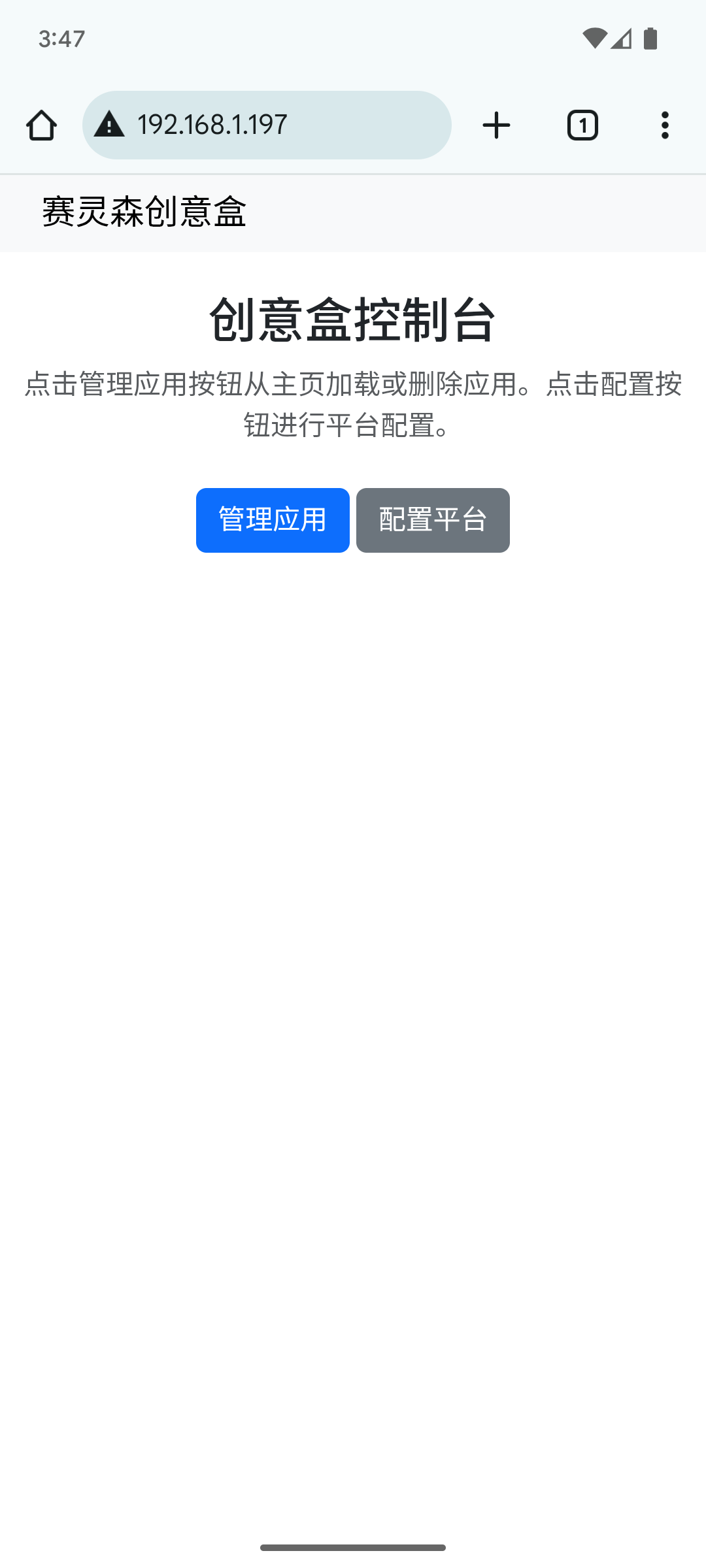

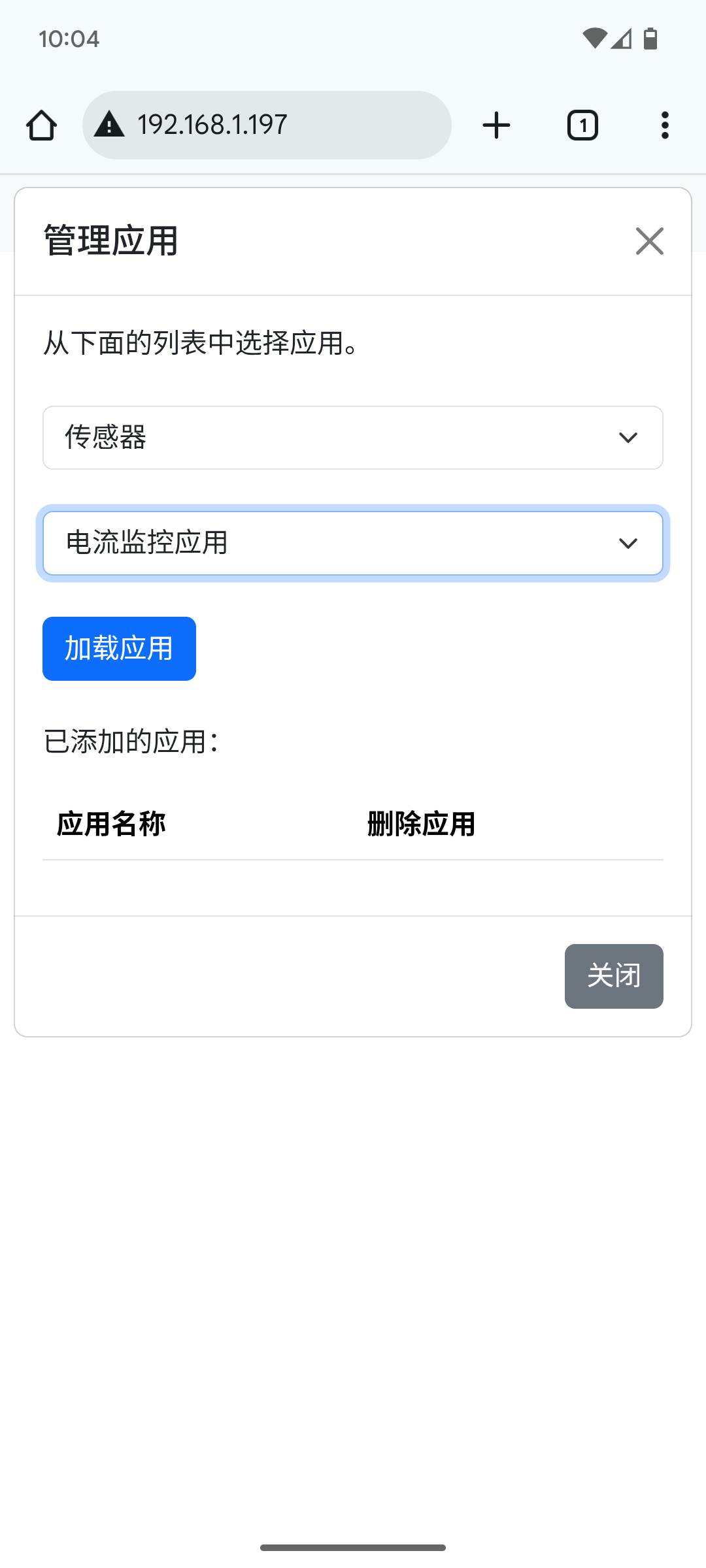

打开创意盒控制台，并加载传感器类应用中的电流监测应用。进入该应用，选择测量模块ASC712，创意盒与信号输出连接的引脚编号,以及所使用的ASC721模块的量程。点击开始按钮会

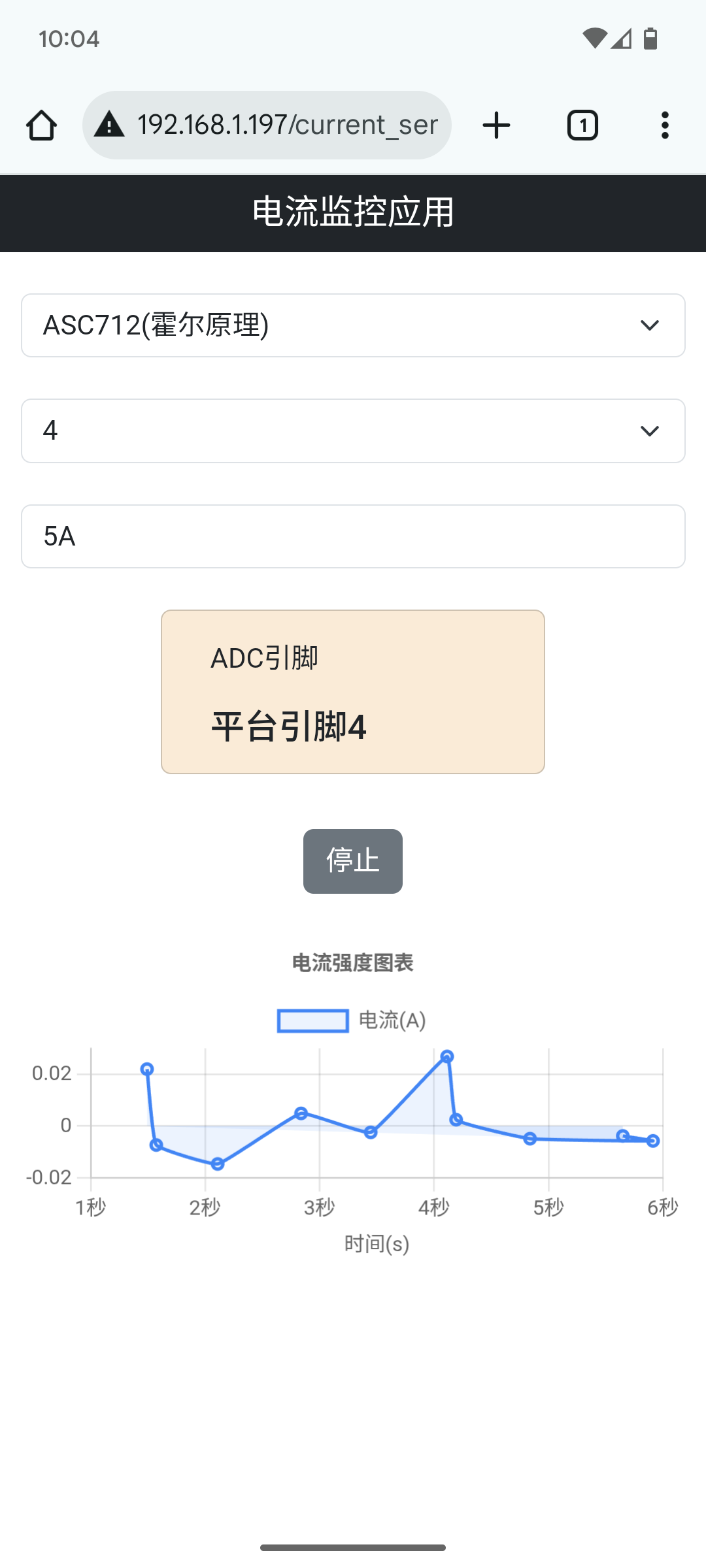

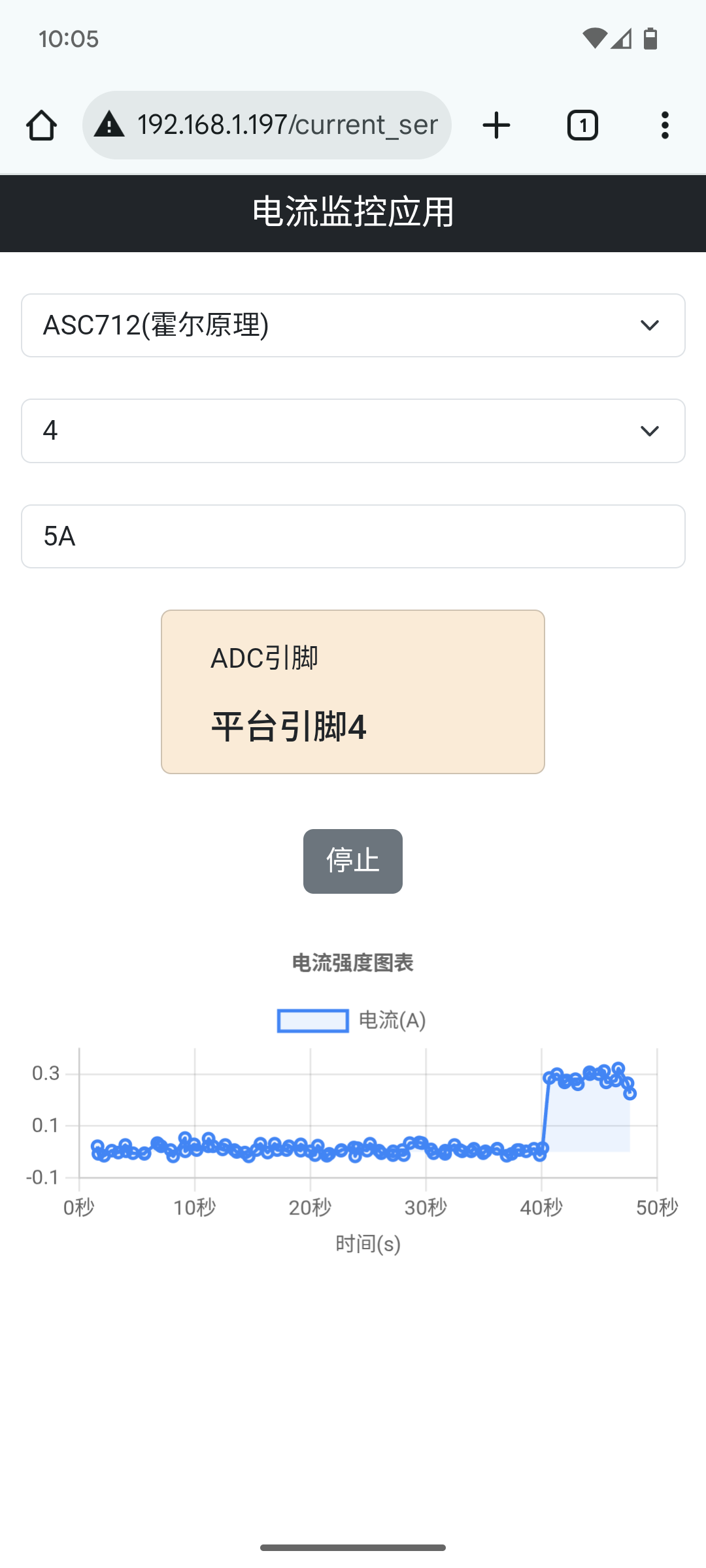

创意盒控制台	加载应用	选择测量模块，引脚编号和量程	开始电流监测	在灯带应用中点亮100个LED,选择蓝色。

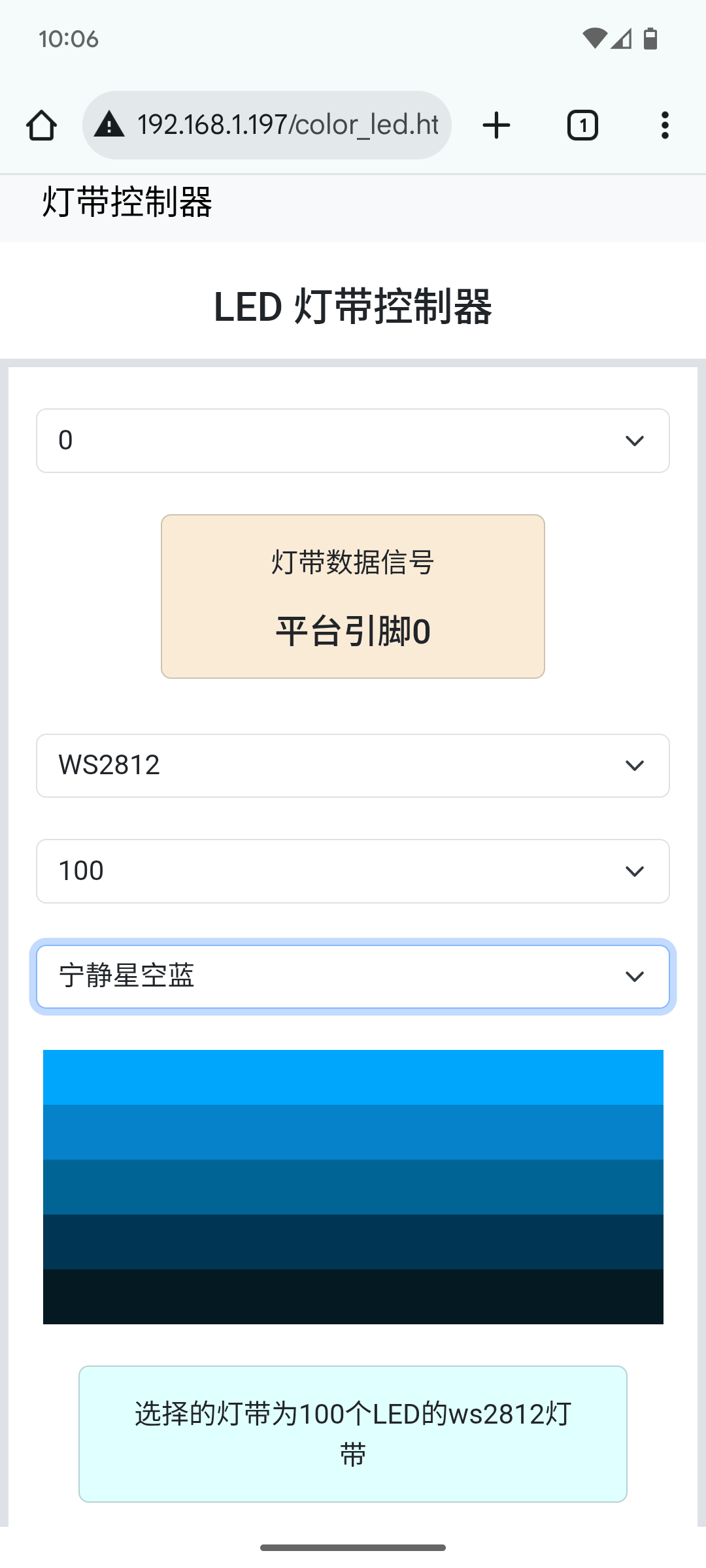

灯带应用中点亮100个LED,选择蓝色。

原理

ACS712电源监测模块

测试直流电流，交流电流的测量会更加复杂。因为电流的方向和电压是变化的。

ASC712是一款基于霍尔传感器的电流监测模块。当电流通过导体时，在垂直于电流方向施加磁场，导体两侧会产生电势差，该电压被称为霍尔电压。ASC712即可施加磁场，并监测霍尔电压。当电流强度增大时，对应的霍尔电压也相应增大；反之，当电流强度减小时，对应的霍尔电压也相应减小。ASC712通过在输出引脚输出0-5V电压来代表电流大小。当电流为0时，ASC712会输出零点电压，为5V/2，即2.5V。

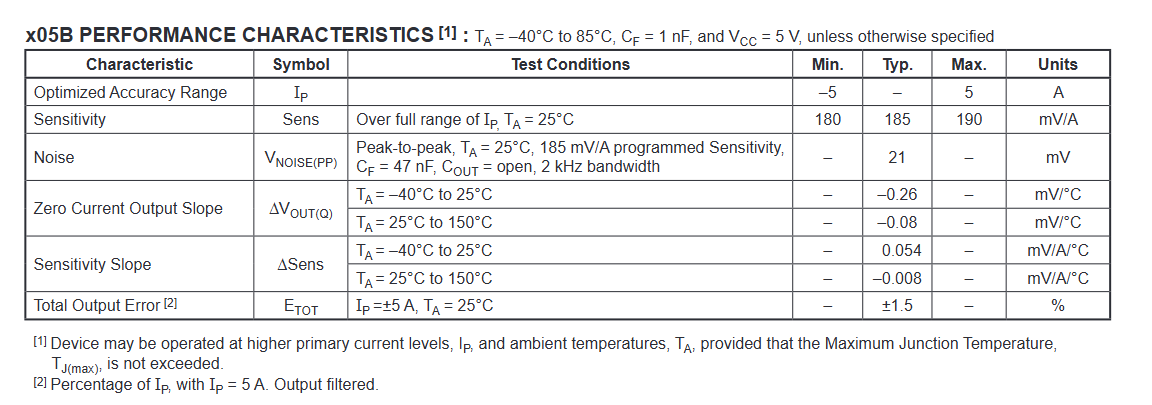

平台的ADC的范围为0-3.1V，而ASC712的零点电压为2.5V，不同量程的ASC712具有不同的灵敏度。参考下面的数据手册截图，对于量程为5A的ASC712来说，其灵敏度为185mV/A，即输出电压每变化185mV，对应的为1A的电流。

量程	灵敏度
5A	185mV/A
20A	100mV/A
30A	66mV/A

以5A量程的ASC712为例，通过计算可以得到其电压输出范围在1.575V和3.425V之间，因为平台ADC量程(0-3.1V)的限制，ADC最多可测量到3.1V。所以，在不接外部分压电阻的情况下，平台最多可以监测3.25A的正向电流。当然对于反向电流，平台可以监测到其量程，即-5A。

对于20A量程的ASC712，平台最多可以监测6A的正向电流；30A量程的ASC712，平台最多可以监测9A的正向电流。

参考数据手册下载

数据手册下载	链接
ACS712	链接

• 有三个不同的型号，分别对应5A,20A和30A量程。
