引脚式单色 LED

更新: 4/10/2025 字数: 0 字 时长: 0 分钟

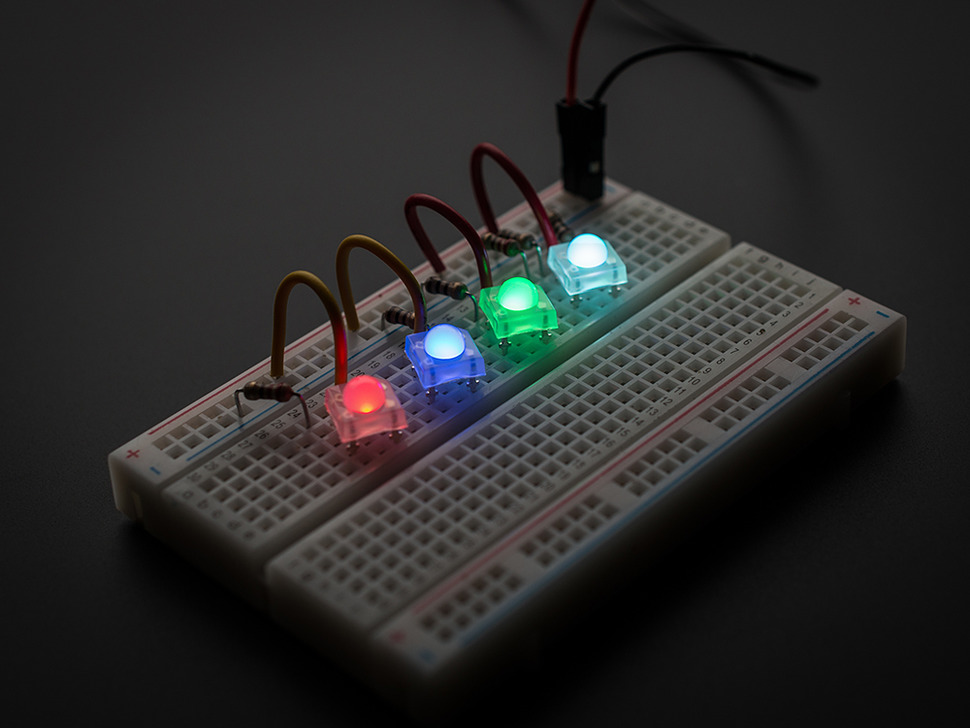

引脚式单色LED是一种具有两个引脚的发光二极管，它能够发出单一颜色的光。您可以使用创意盒来控制各种不同颜色的单色LED。

通过单色LED，您可以实现装饰照明，电子玩具，指示灯等创意。

准备

硬件

硬件	说明	图片
创意盒平台
电源信号模块	购买创意盒附送

按照您的需求，可从下面推荐的单色LED列表任选

硬件	说明
单色LED	可在淘宝购买，宝贝购买链接。可以选择在3V至20V电压范围任意选择，您可以在创意盒的接线端子选择不同的输出电压。越高的电压意味着LED的亮度越高。
防水LED	淘宝购买链接。选择任意12V电压即可。
广告牌LED	淘宝购买链接

如果您需要通过TypeC PD协议在接线端子输出比5V更高的电压，请使用支持USB TypeC的电源，推荐：

硬件	说明
支持USB TypeC PD电源	宝贝购买链接。
支持USB TypeC PD电源	宝贝购买链接。

软件

软件	说明
电源控制应用	官方前端应用，可直接通过控制台加载和使用。

视频讲解

单色LED灯

电源信号模块

连接

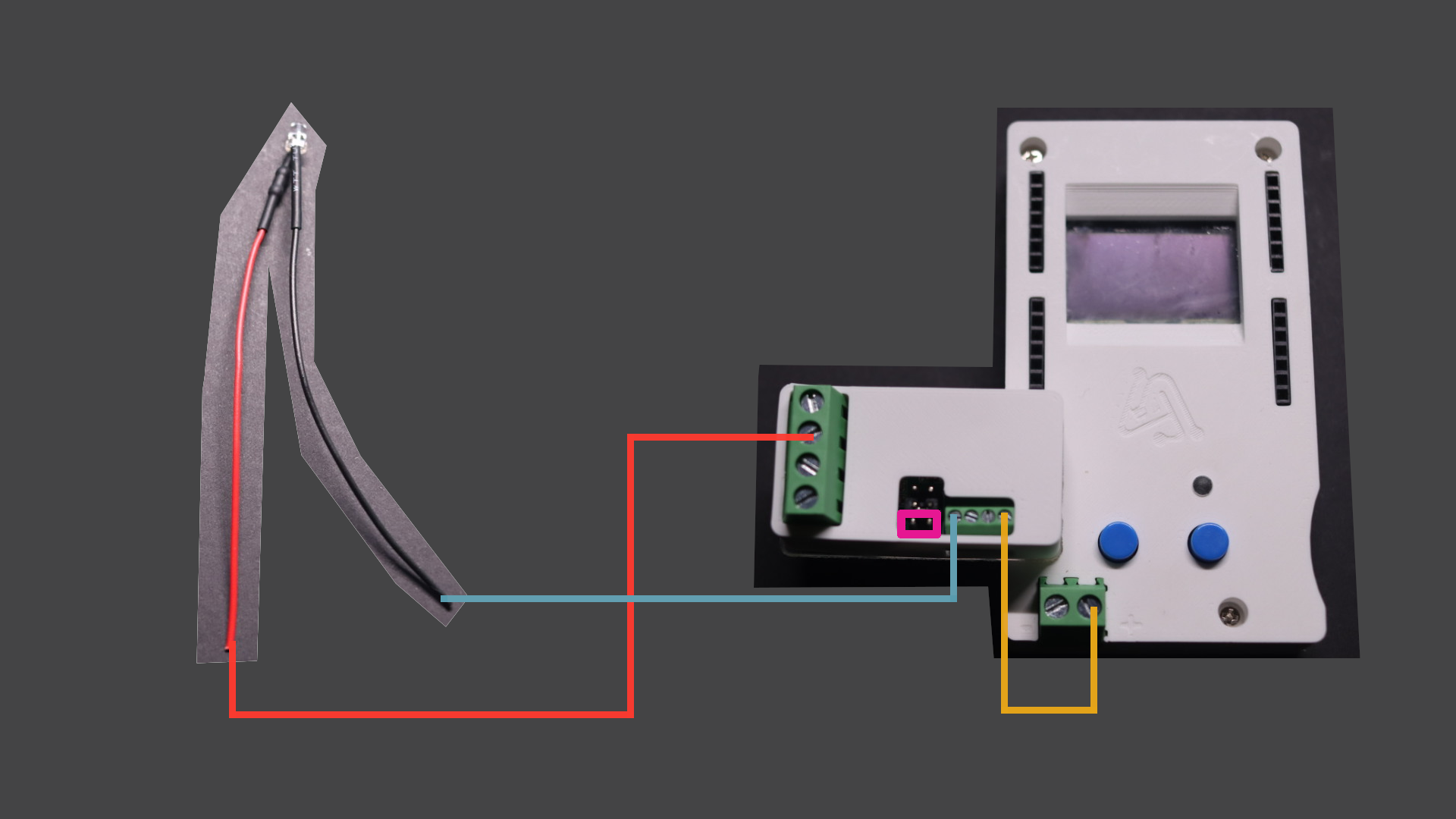

连接
电源信号模块插到创意盒的任意排针，上图是平台引脚8-11
▀ 单色LED的正极和电源信号模块的电源输出端口连接
▀ 单色LED的负极和电源信号模块的地连接
▀ 如果您的单色LED需要比5V更高的电压，请将平台端子输出正极和电源信号模块的端子输入端口连接
▀ 如果您的单色LED需要比5V更高的电压，请将跳线帽调至端子输入位置

使用

打开创意盒控制台，并加载灯光类应用中的电源控制器应用。进入该应用，选择创意盒与电源输出连接的引脚编号。点击打开或关闭即可控制该单色LED。

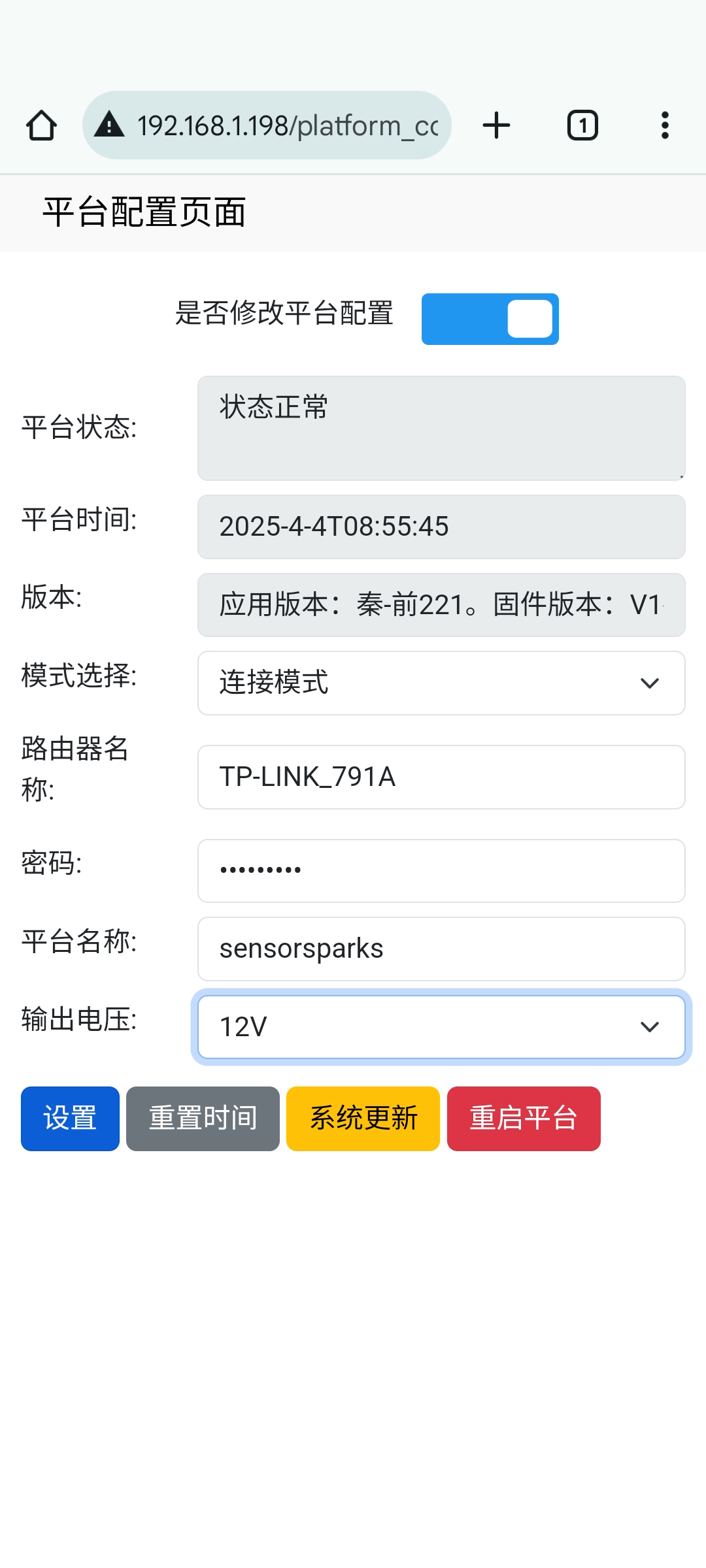

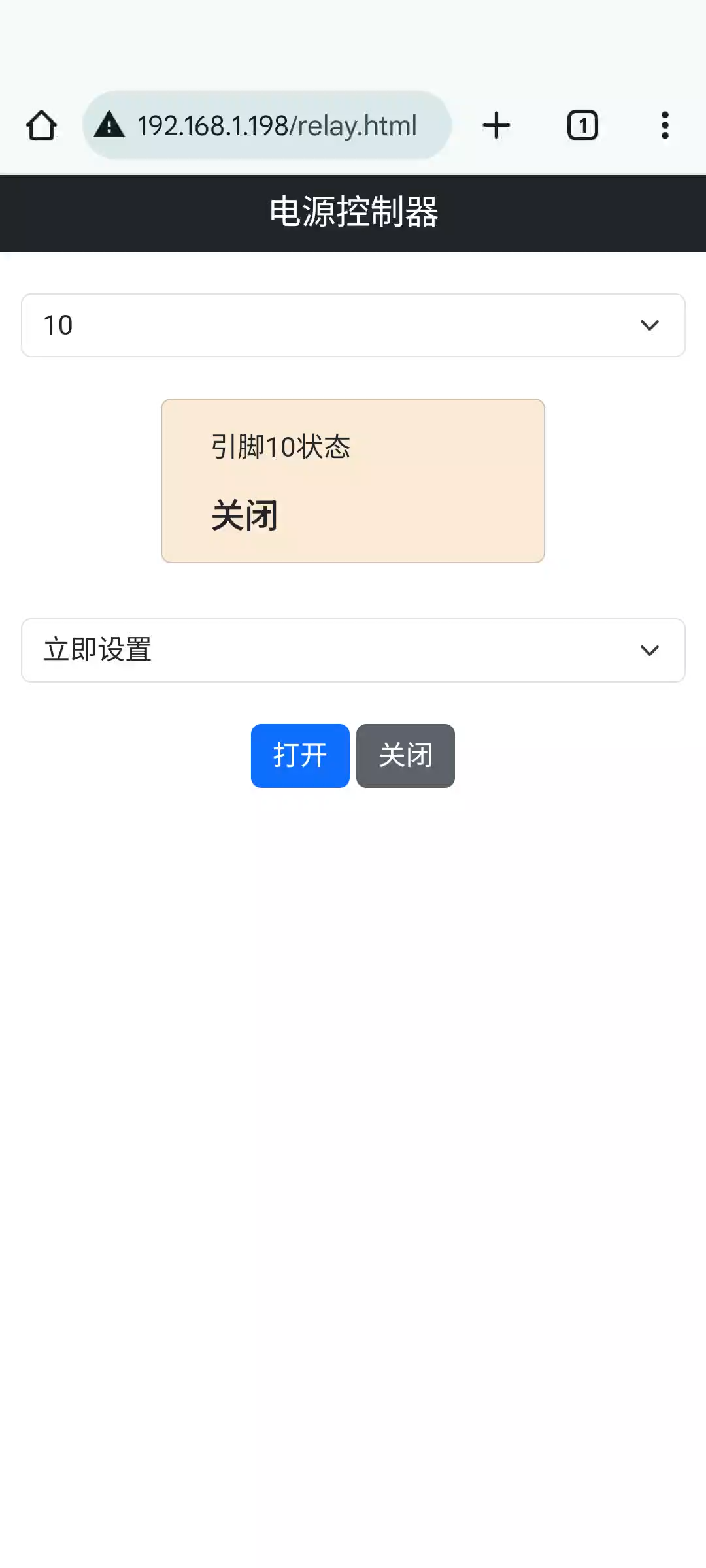

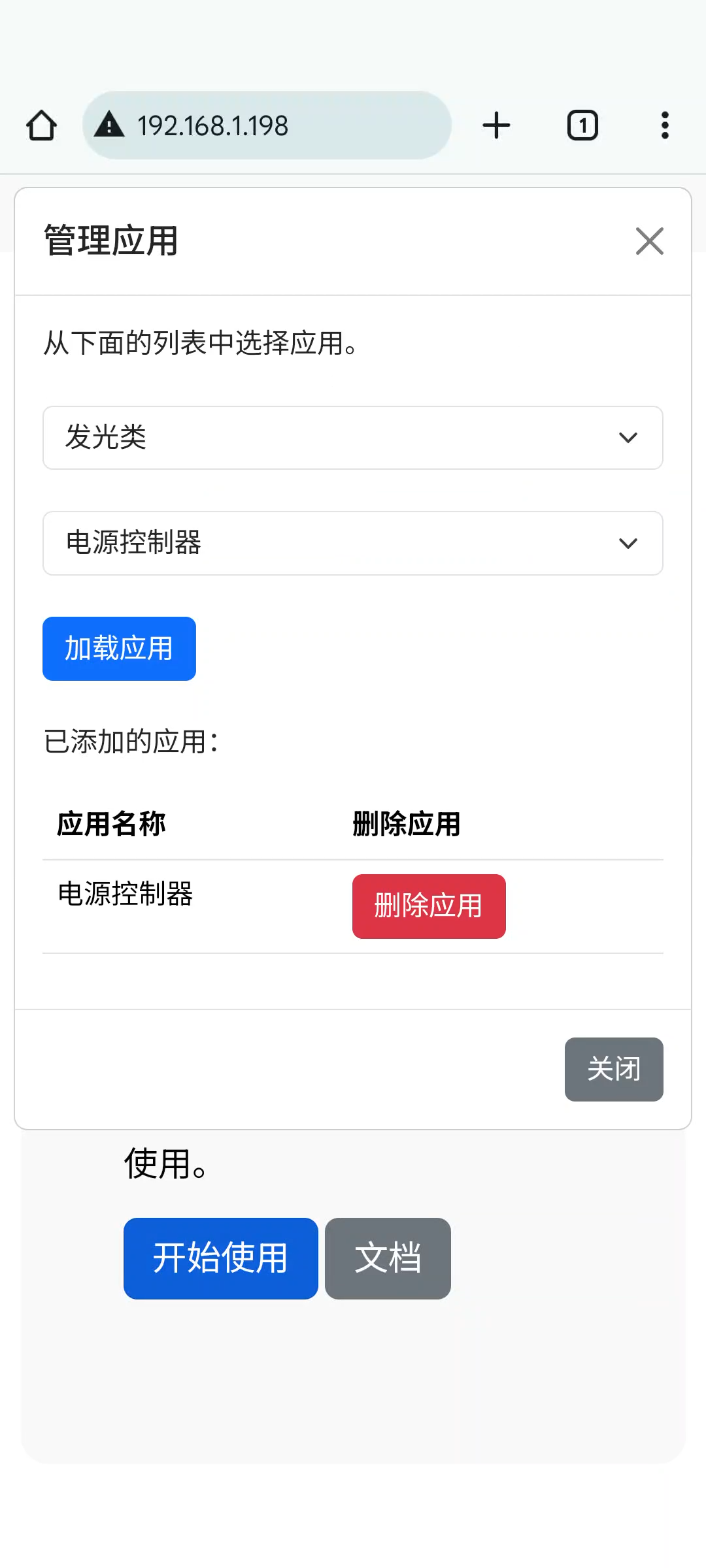

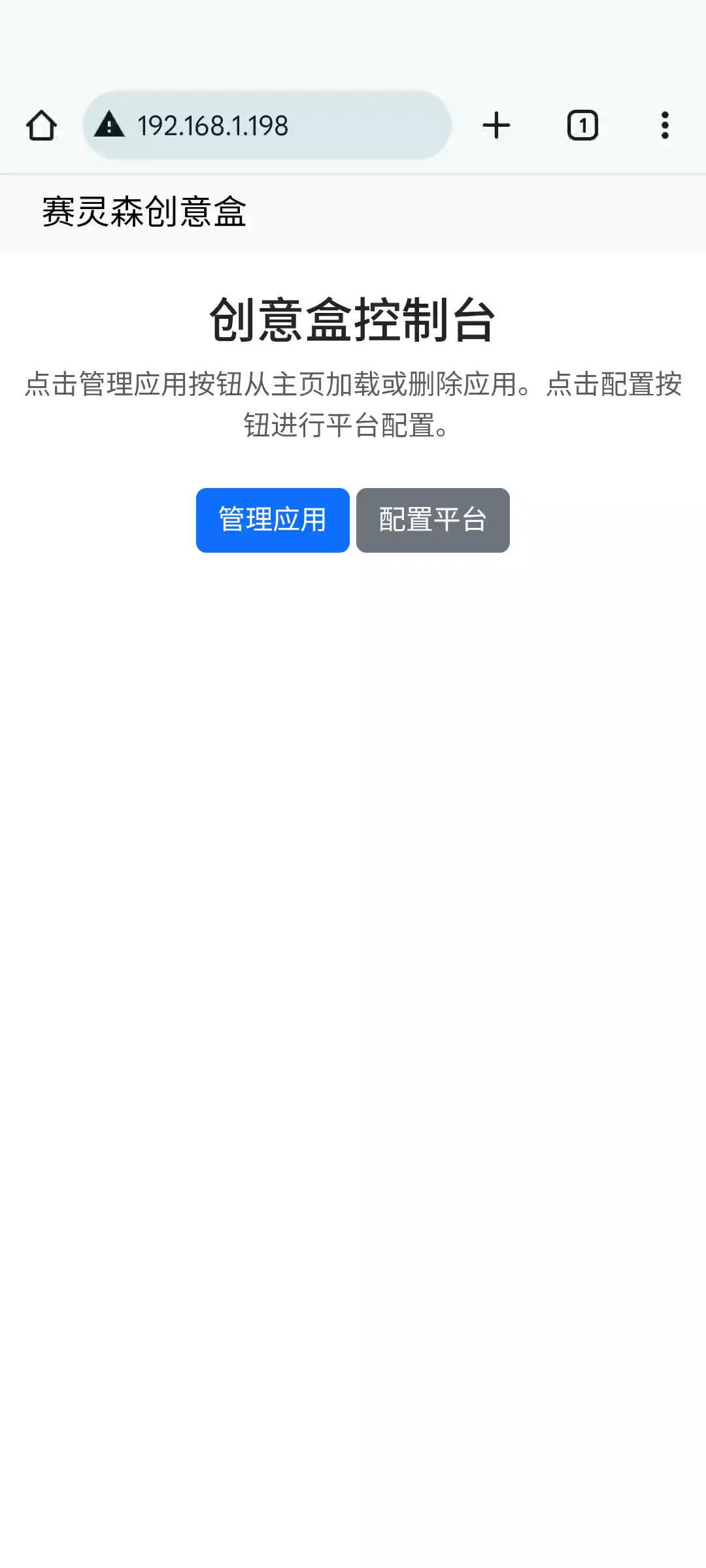

创意盒控制台	设置输出电压	加载应用	选择引脚编号并进行控制

原理

正向电压（Forward Voltage）

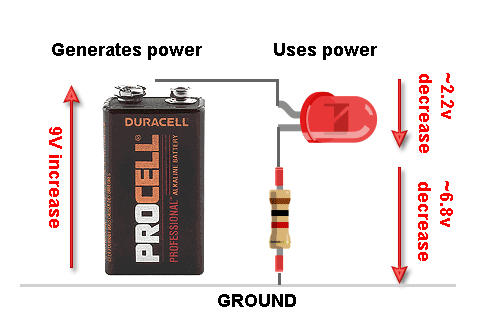

对于每个 LED，为了正确使用它，我们需要了解正向电压。什么是正向电压？让我们通过一张照片来解释：

在上图电路中，有电池（产生电压）和电阻+LED（消耗电压）。电阻和 LED，一共需要吸收 9 伏的电压。假设 LED 的正向电压是 2.2V，那么电阻就需要吸收剩下的 6.8V。如果这个电阻的阻值是 1000 欧姆，那么通过该电阻的电流为 6.8 伏特/1000 欧姆 = 6.8 毫安（欧姆定律）。

电阻电流为 6.8 毫安，该电流也通过 LED，因此 LED 电流为 6.8 毫安。而通过 LED 的电流（I）与 LED 的亮度成正比。如果增加电流，LED 就会更亮。同样地，如果减小电流，LED 就会变暗。

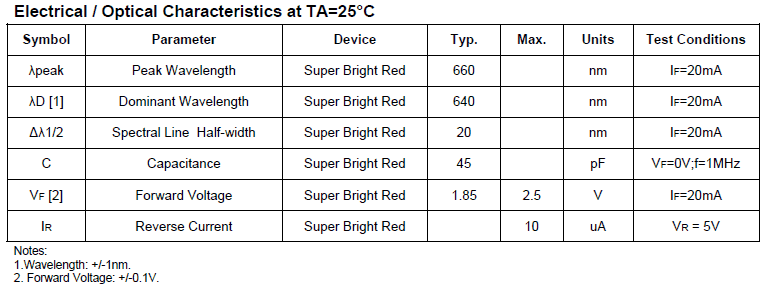

但是，过高的电流会让 LED 损坏。那么，我们应该使用多少电流才是最佳的呢？对于一些非常大的“高功率 LED”，电流可能高达 1 或 2 安培，但对于几乎所有的 3mm、5mm 或 10mm LED，恰当的电流量为 20 毫安。之前提到的 datasheet 可以验证这一点。最右侧的一列，IF 代表正向电流（I），它们使用了 20 毫安。
