Sensor Sparks霍尔传感器
更新: 4/10/2025 字数: 0 字 时长: 0 分钟
霍尔传感器可以检测磁场的存在和大小。 它的输出电压与磁场的强度成正比，可以将磁场的变化，转化成输出电压的变化。
准备
| 硬件 | 说明 | 图片 |
|---|---|---|
| 创意盒平台 |  | |
| 电源信号模块 | 购买创意盒附送 |
下面的霍尔传感器二选一即可
| 硬件 | 说明 | 图片 |
|---|---|---|
| 霍尔开关传感器 | 淘宝购买链接，选择“二线常开+磁铁”版本 | |
| 霍尔开关传感器 | 淘宝购买链接 |
视频讲解
霍尔传感器
电源信号模块
连接
使用
原理
它以德国物理学家埃德温·霍尔（Edwin Hall）的名字命名，他于 1879 年发现了霍尔效应。
霍尔效应(Hall Effect)

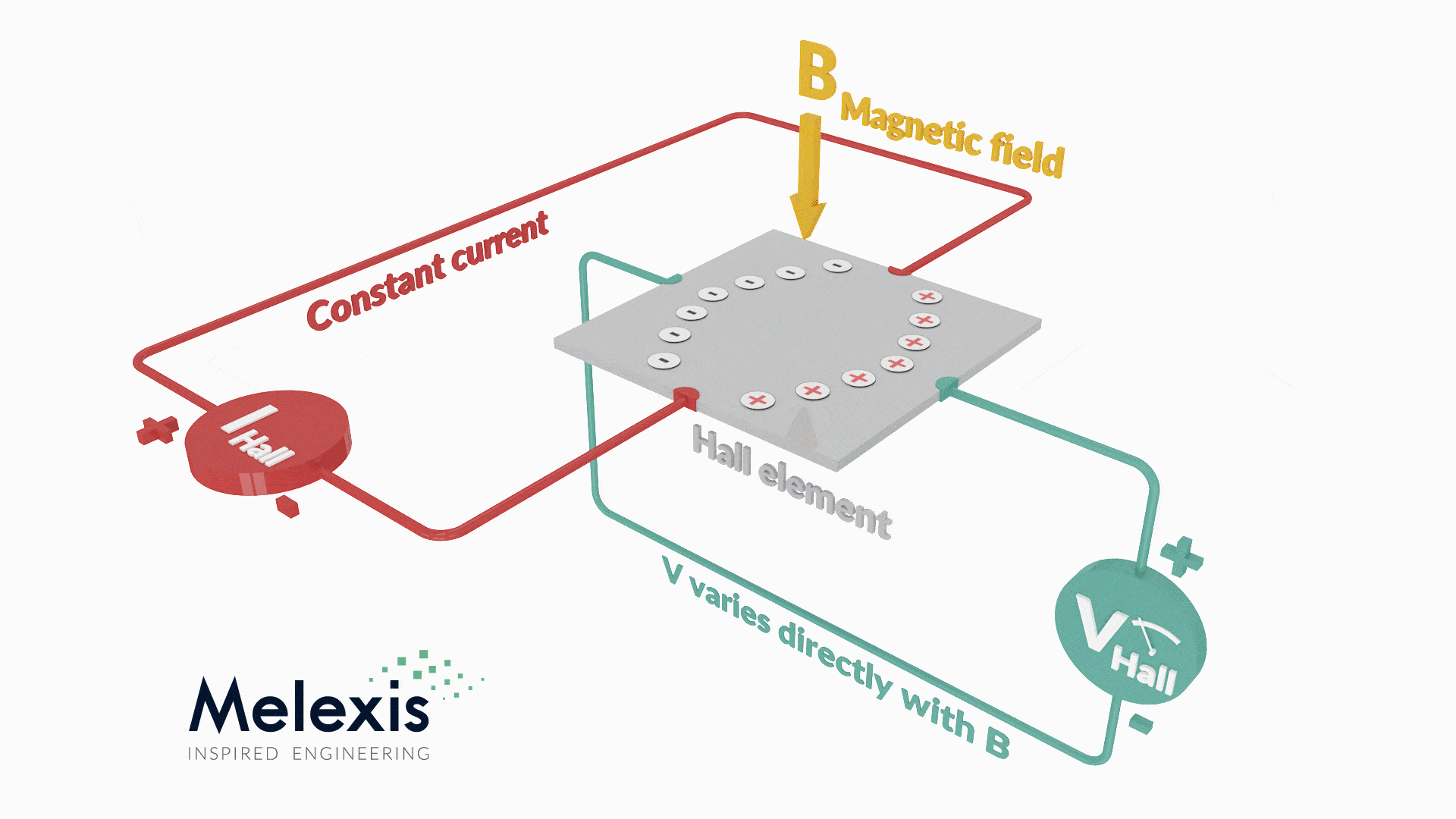

霍尔效应是一种基本的物理现象，即当固体导体放置在一个磁场内，且有电流通过时，导体垂直于电流方向和磁场线方向之间会产生电压差，称为霍尔电压。这种效应用于霍尔传感器中，用于测量磁场、检测磁铁的存在以及确定其极性。

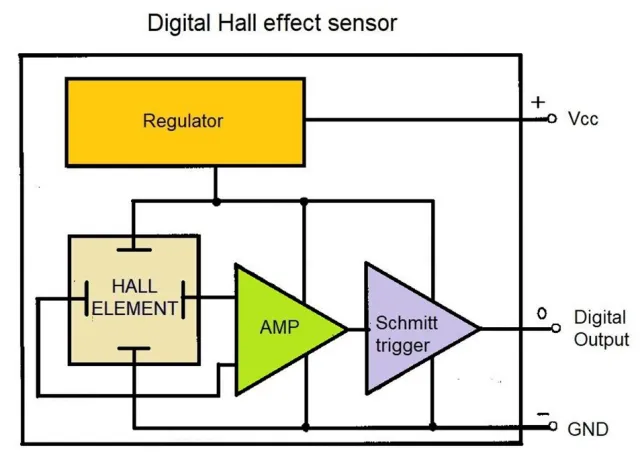

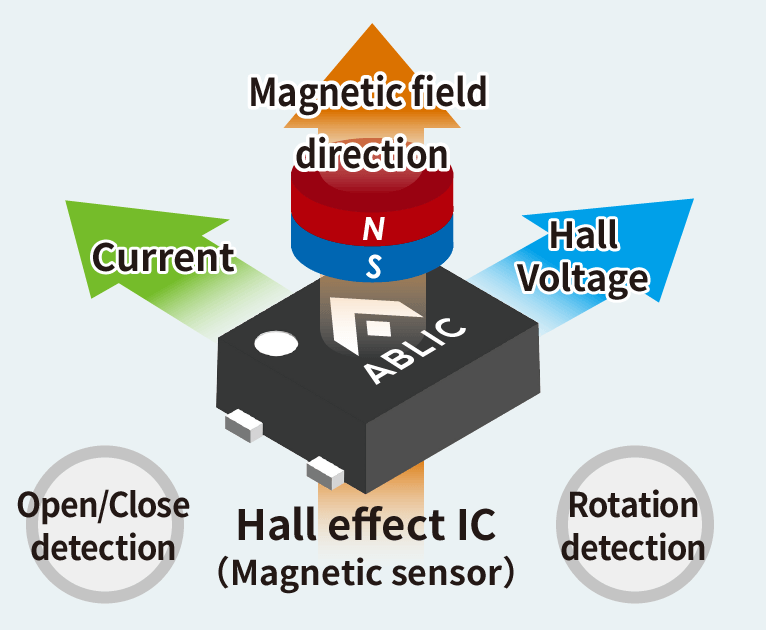

由于霍尔元件产生的电势差很小，故通常将霍尔元件与放大器电路、温度补偿电路及稳压电源电路等集成在一个芯片上，就是霍尔传感器，也叫霍尔集成电路（Hall Effect IC）。
类型
霍尔传感器分为线性型、开关型和锁存器型三种。

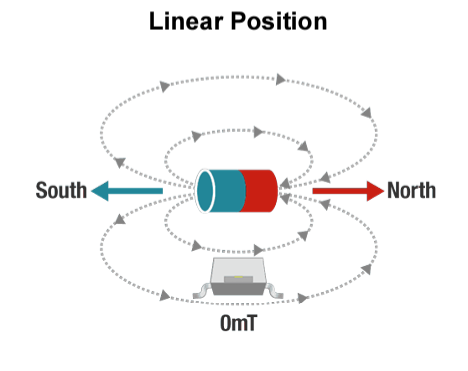

（一）线性型霍尔传感器输出模拟信号。它的输出电压与外加的磁场强度成正比，用于检测绝对位置或角度运动。
（二）开关型霍尔传感器输出数字信号。它有一个预定的磁感应强度的阈值。当低于这个值时，传感器输出低电平；当高于这个值时，传感器输出高电平。用于简单的开关或开闭应用。
（三）锁存器型霍尔传感器。它可以用来确定旋转编码的速度和方向，以及电机换向的位置。
应用
霍尔传感器具有对磁场敏感、结构简单、体积小、频率响应宽、输出电压变化大和使用寿命长等优点，因此，在测量、自动化、计算机和信息技术等领域得到广泛的应用,包括：

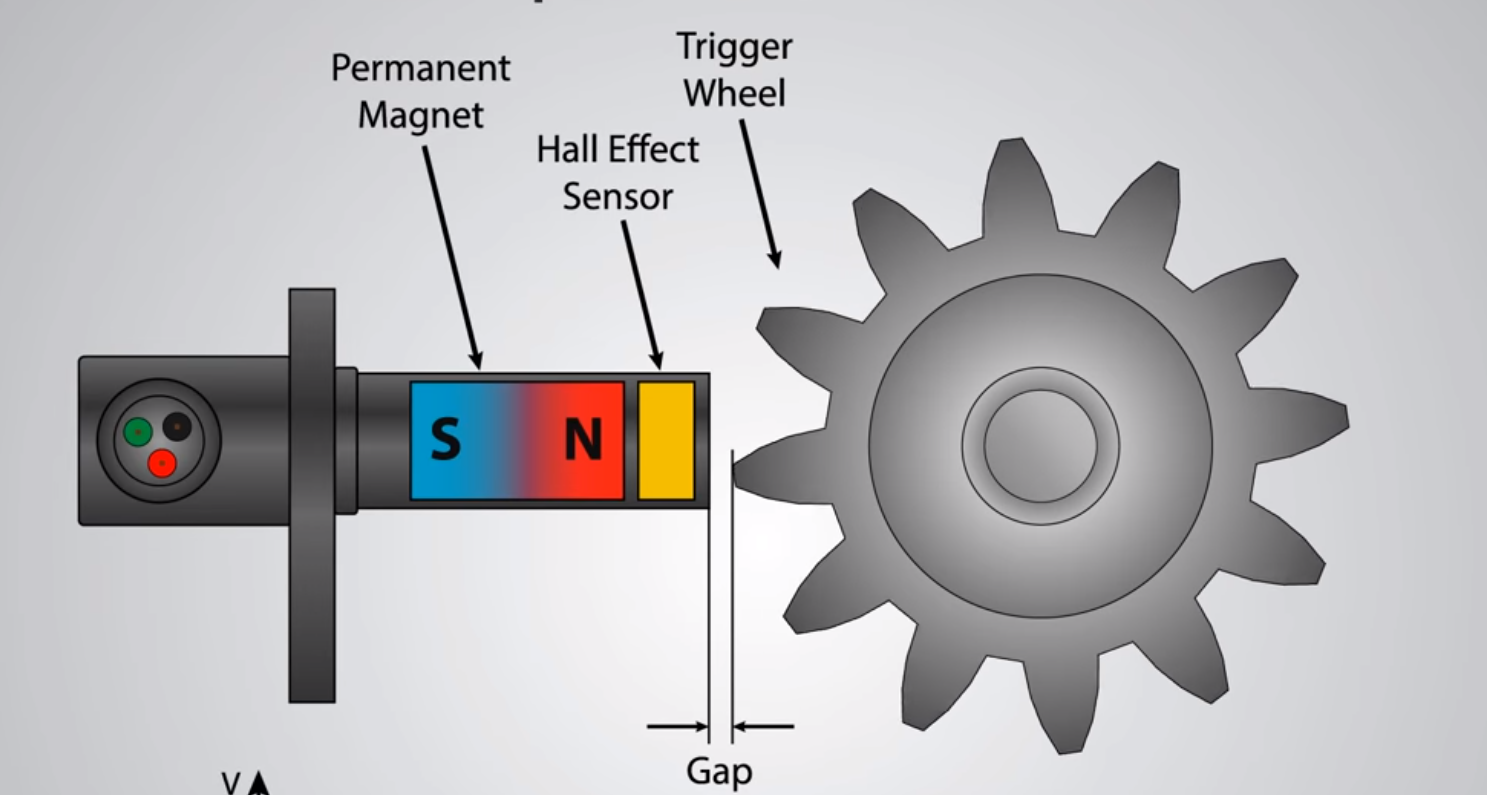

接近检测：霍尔传感器可用于检测磁性物体的接近。例如，在汽车应用中，它们常用于感知曲轴或凸轮轴的位置，以用于发动机定时。
电流检测：在某些情况下，霍尔传感器可以通过感知电流流动产生的磁场来测量电路中的电流。
开关：霍尔传感器可用作开关，应用于门（或窗户）的开合传感器、安全系统和磁性编码器等应用中。
速度和位置检测：它们可以确定旋转部件的速度和位置，例如防抱死制动系统（ABS）中的车轮转速、电动自行车速度检测，或无刷直流电机（BLDC）控制。
霍尔传感器因其可靠性、耐用性和能够在恶劣环境中工作的能力而备受重视，成为各种电子和汽车系统中的重要组件。
